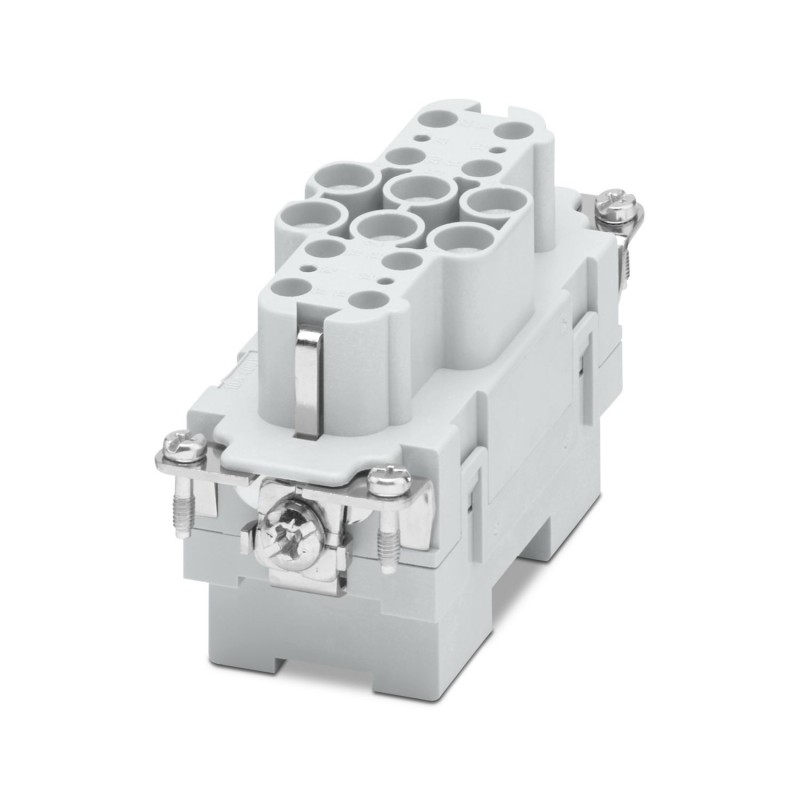

HC-K 6/12-EBUS 1636363 PHOENIX CONTACT Inserto de contactos
HC-K 6/12-EBUS
1636363
PHOENIX_CONTACT
Inserto de hembras HEAVYCON, serie K6/12, con 6 contactos de potencia (conexión por tornillo axial) y 12 contactos de mando (conexión por tornillo)
Inserto de contactos, número de polos: 6+12+PE, tamaño: B16, contactos de potencia: 6, contactos de mando: 12, Hembra, Conexión por tornillo axial, 690 V, 40 A, 2,5 mm² ... 10 mm², aplicación: Potencia/señal
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1636363 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ABA - |
| Página del catálogo | Página 557 (C_2_2017) |
| EAN | 4046356011501 |
| Peso por unidad (sin incluir el embalaje) | 151,200 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Observación | Para carcasa HEAVYCON-ADVANCE y HEAVYCON de construcción B16/B32, conexión axial para llave macho hexagonal de 2 mm |
|---|---|
| La conexión por tornillo axial debe accionarse con una llave Allen de 2 mm (solo para conductores flexibles) | |
| Técnica de conexión | Conexión por tornillo axial (Contactos de potencia) |
| Conexión por tornillo (Contactos de mando) | |
| Par de apriete | 1,5 Nm (Contactos de potencia, 2,5 ... 4 mm²) |
| 0,8 Nm (Contactos de mando) | |
| 0,8 Nm (Contactos de mando) | |
| 2 Nm (Contactos de potencia 6 ... 8 mm²) | |
| Cuchilla de destornillador | 0,5 x 3,5 mm (Contactos de mando) |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 6+12+PE |
| Número de contactos de potencia | 6 |
| Número de contactos de mando | 12 |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B16 |
| Numeración de contacto | 1 - 6 |
| Sección de conexión | 2,5 mm² ... 8 mm² (Contactos de potencia) |
| 0,2 mm² ... 2,5 mm² (Contacto de mando) | |
| Sección de conexión AWG | 12 ... 10 (Contactos de potencia) |
| 24 ... 14 (Contactos de mando) | |
| Longitud a desaislar del conductor individual | 8 mm +1 (Contactos de potencia 6 ... 8 mm²) |
| 10 mm (Contactos de mando) | |
| 5 mm +1 (Contactos de potencia, 2,5 ... 4 mm²) | |
| Diámetro de conductor incl. aislamiento | 6,1 mm (máx., contactos de potencia) |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Nota sobre tecnología de conexión axial: Solamente para hilos flexibles. Las secciones del cable especificadas se refieren a la sección geométrica del cable empleado. El inserto de cables cuya sección transversal geométrica difiera mucho de la sección nominal del cable, deberá comprobarse antes de su uso. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5. Las construcciones de cables que difieran (p. ej. cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje deberá cerciorarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Los hilos deberán introducirse en la cámara de contacto hasta el tope (hasta que el aislamiento se ajuste en el contacto). Sujetar el hilo en la posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los extremos usados del hilo. Solamente se podrá reapretar el tornillo de conexión una vez para evitar que se rompan los hilos trenzados. Para evitar daños en el contacto, el hilo/cable deberá sujetarse mecánicamente a una distancia adecuada del punto de conexión (p. ej., si se emplea en una abertura de chapa). Las indicaciones para una ejecución correcta están recogidas en DIN VDE 0100-520:2003-06. Las conexiones no utilizadas deben apretarse con un par de apriete máximo. |
Datos del material
| Material contacto | Aleación de Cu |
|---|---|
| Material superficie del contacto, contacto de potencia | Ag |
| Material superficie del contacto, contacto de mando | Ag |
| Material soporte de contactos | PC |
Datos eléctricos
| Tensión asignada Contactos de potencia | 230/400 V |
|---|---|
| Tensión de dimensionamiento (III/3) | 690 V |
| 230 V (Conductor-tierra) | |
| 400 V (Contactos de señal, Leiter-Leiter) | |
| Tensión transitoria de dimensionamiento | 8 kV (Contactos de potencia) |
| 4 kV (Contactos de mando) | |
| Corriente asignada | 40 A (Contactos de potencia) |
| 10 A (Contactos de mando) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1636363-HC-K 6/12-EBUS | 138 Kbytes |
|
