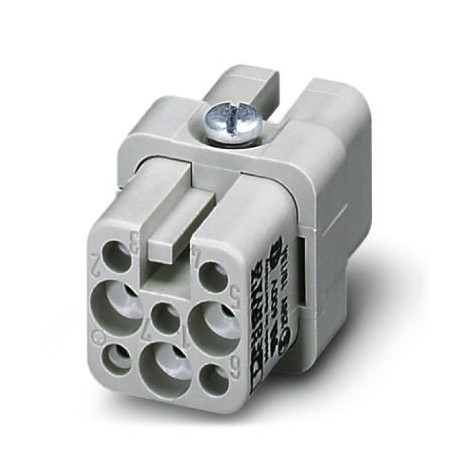

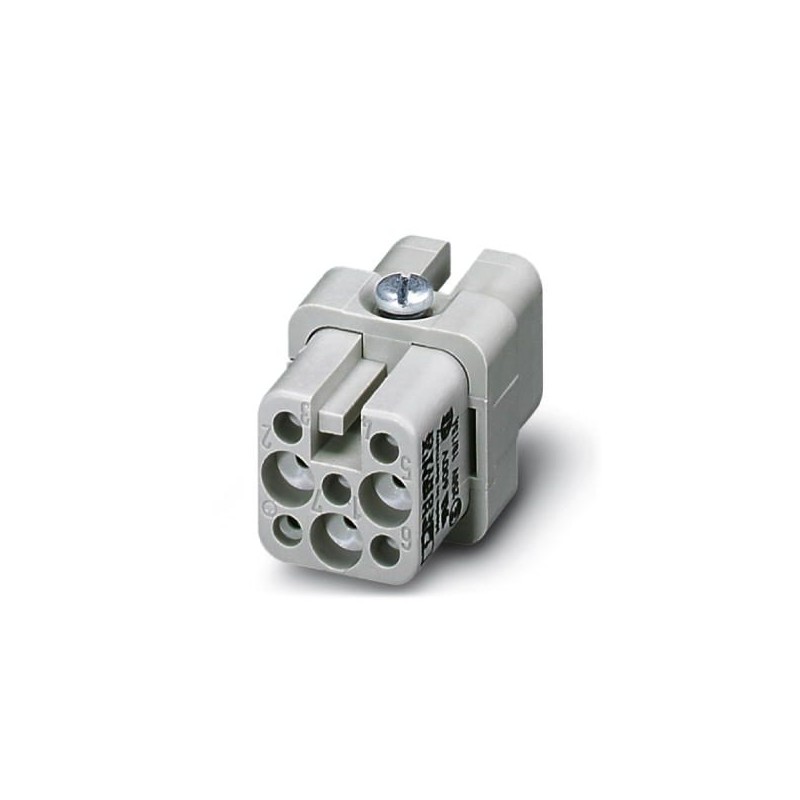

HC-D 7-EBUC-R 1679508 PHOENIX CONTACT Inserto de contactos
HC-D 7-EBUC-R
1679508
PHOENIX_CONTACT
10
Inserto hembra HEAVYCON, serie D7, 7 polos, conexión engastada para contactos enrollados, con tornillo obturador IP65
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1679508 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BF7ABE - |
| Página del catálogo | Página 407 (C_4_2013) |
| EAN | 4017918163730 |
| Peso por unidad (sin incluir el embalaje) | 16,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CZ (República Checa) |
Generalidades
| Observación | Para carcasa HEAVYCON, modelo D7, contactos engast. CK1,6-ER / CK1,6-BR (contactos engastad. no incluidos en vol. suministro) |
|---|---|
| Técnica de conexión | Conexión engastada |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 7+PE |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | D7 |
| Numeración de contacto | 1 - 7 |
| Sección de conexión | 0,14 mm² ... 1,5 mm² |
| Sección de conexión AWG | 26 ... 16 |
| Longitud a desaislar del conductor individual | 3 mm +0,5 mm (0,14 mm² ... 0,5 mm²) |
| 3,5 mm +1 (0,5 mm² ... 1,5 mm²) | |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| A unas tensiones >42 V, los insertos sólo deben montarse en carcasas de plástico, ya que no se puede establecer ninguna conexión entre el conductor de protección y la carcasa. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PBTP |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 250 V |
|---|---|
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 10 A |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1679508-HC-D 7-EBUC-R | 118 Kbytes |
|
