HC-B 24-I-CT-F 1648348 PHOENIX CONTACT Inserto de contactos
HC-B 24-I-CT-F
1648348
PHOENIX_CONTACT

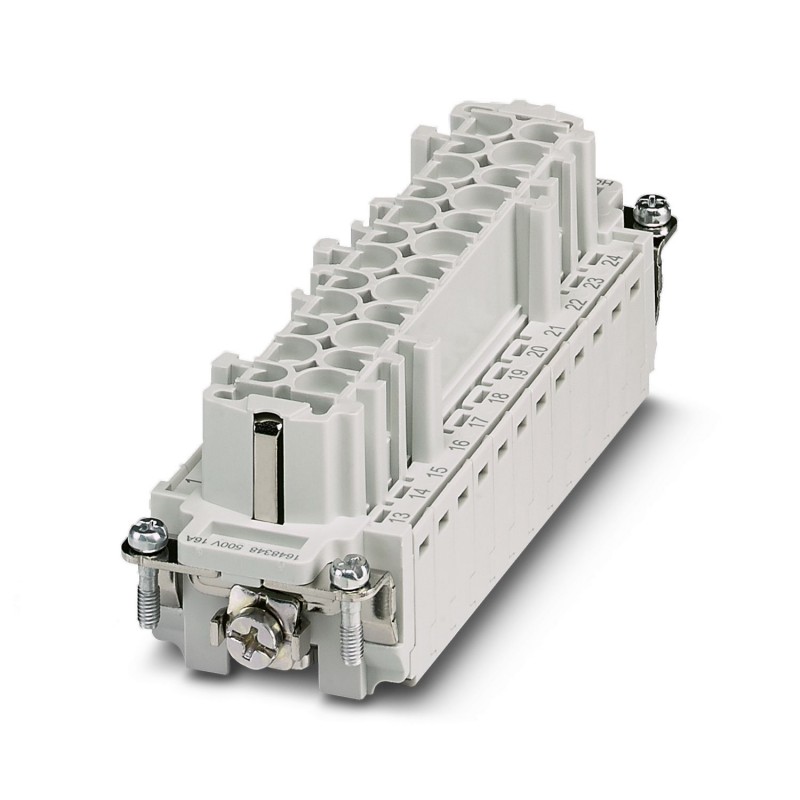

Inserto de hembras HEAVYCON, serie B24, 24 polos, para contactos engastados
Inserto de contactos, número de polos: 24+PE, tamaño: B24, número de conexiones por polo: 1, Hembra, Conexión engastada, 500 V, 16 A, 0,5 mm² ... 4 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1648348 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ABC - |
| Página del catálogo | Página 541 (C_2_2017) |
| EAN | 4046356092470 |
| Peso por unidad (sin incluir el embalaje) | 75,700 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Generalidades
| Observación | Para carcasa HEAVYCON ADVANCE y HEAVYCON de la construcción B24, contactos engastados CK 2,5-ED (contactos engastados no incluidos en el volumen de suministro). |
|---|---|
| Los conectores deben accionarse sólo sin carga/tensión. | |
| Técnica de conexión | Conexión engastada |
| Número de conexiones por polo | 1 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 24+PE |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B24 |
| Numeración de contacto | 1 - 24 |
| Sección de conexión | 0,5 mm² ... 4 mm² |
| Sección de conexión AWG | 20 ... 12 |
| Longitud a desaislar del conductor individual | 7,5 mm |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Para carcasa de construcción B24. Los conectores enchufables se pueden conectar únicamente sin carga/tensión. Desmontaje de los contactos engastados con un destornillador. La abertura para el destornillador está ubicada junto al orificio de introducción de conductores. |
Condiciones ambientales
| Índice de protección (IP) | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PA |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 500 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| Normas de construcción y ensayo | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
