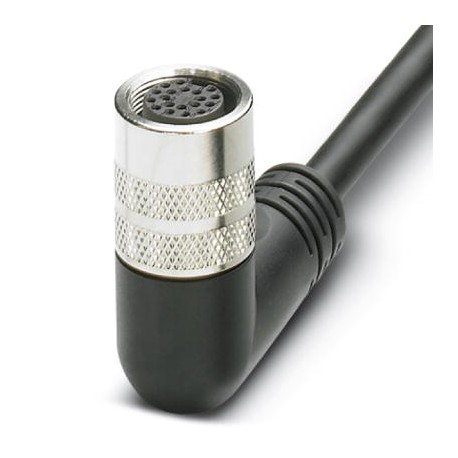

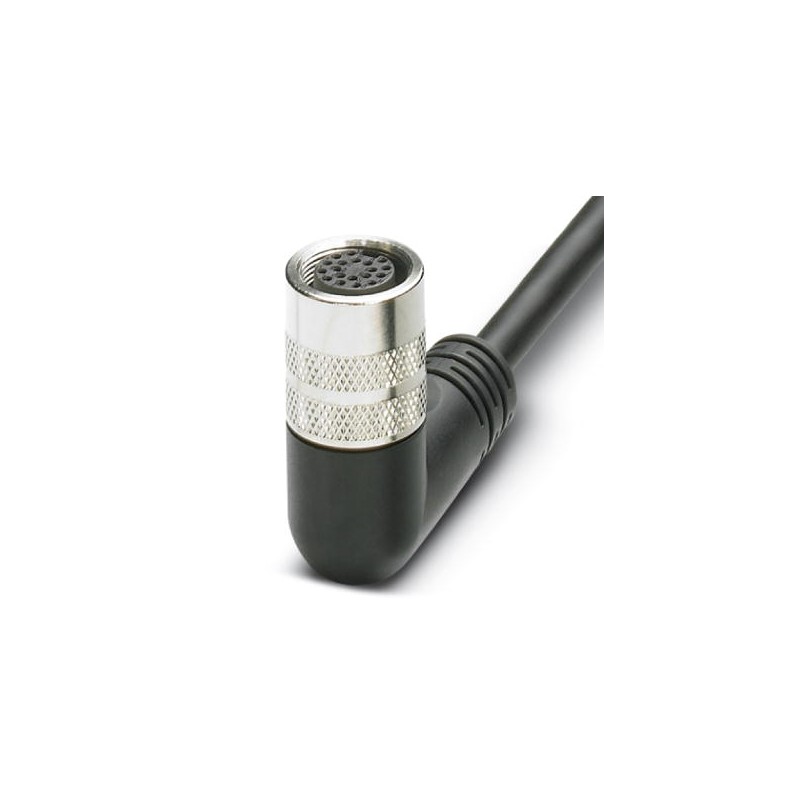

SAC-14P-10,0-PUR/M16FR 1693759 PHOENIX CONTACT Cable principal
SAC-14P-10,0-PUR/M16FR
1693759
PHOENIX_CONTACT
Cable principal, aplicación: caja de sensores/actuadores, tipo de conexión: Hembra M8 Metal, número de puestos enchufables: 10, número de polos: 14, ocupación de los puestos enchufables: simple, indicación de estado: No; conexión de cable principal: Conexión enchufable M16, PUR/PVC, longitud del cable: 10 m, apantallamiento: no
Cable principal, aplicación: caja de sensores/actuadores Metal, número de puestos enchufables: 10, número de polos: 14, indicación de estado: No; conexión de cable principal: Conexión enchufable M16, PUR/PVC, longitud del cable: 10 m, apantallamiento: no
Sensores > Cable de sensor-actuador prefabricado
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1693759 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABRDAB - |
| Página del catálogo | Página 313 (C_2_2017) |
| EAN | 4017918189099 |
| Peso por unidad (sin incluir el embalaje) | 1.203,100 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión de dimensionamiento | 125 V AC |
|---|---|
| 150 V DC | |
| Número de polos | 14 |
| Número de puestos enchufables | 10 |
| Tipo de conexión sensor/actuador | Hembra M8 |
Condiciones ambientales
| Índice de protección | IP67 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
| -40 °C ... 90 °C (Para disposición fija) | |
| -5 °C ... 80 °C (Para disposición móvil) |
Datos del cable principal
| Tipo de conexión | Conexión enchufable M16 |
|---|---|
| Longitud de cable | 10 m |
| Tipo de cable | Cable principal apto para cadenas de arrastre |
| Sección cable de señales | 10x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Sección alimentación de tensión | 2x 0,75 mm² |
| Alimentación de tensión AWG | 18 |
| Construcción del conductor alimentación de tensión | 96x 0,10 mm |
| Diámetro exterior | 9,1 mm |
| Ciclos de flexión máx. | 1500000 |
| Radio de flexión | 100 mm |
| Trayecto de avance | 2 m |
| Velocidad de avance | 2 m/s |
Aislamiento
| Material carcasa | PUR |
|---|---|
| Material contacto, lado cable principal | Aleación de Cu |
| Material superficie del contacto, lado cable principal | dorado |
| Material Soporte de contactos Lado del cable principal | TPU |
| Material Casquillo roscado | Aleación de Cu |
| Material Superficie de casquillo roscado | Niquelado |
| Material de la junta | NBR |
Ocupación de las conexiones
| Puesto enchufable/polo = pin = color del conductor | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 7 / 4 (A) = E = BK | |
| 8 / 4 (A) = O = VT | |
| 9 / 4 (A) = C = WH/PK | |
| 10 / 4 (A) = N = PK/BN | |
| 1-10 / 1 (+120 V) = A+M = BN | |
| 1-10 / 3 (0 V) = L+U = BU |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1693759-SAC-14P-10,0-PUR/M16FR | 136 Kbytes |
|
