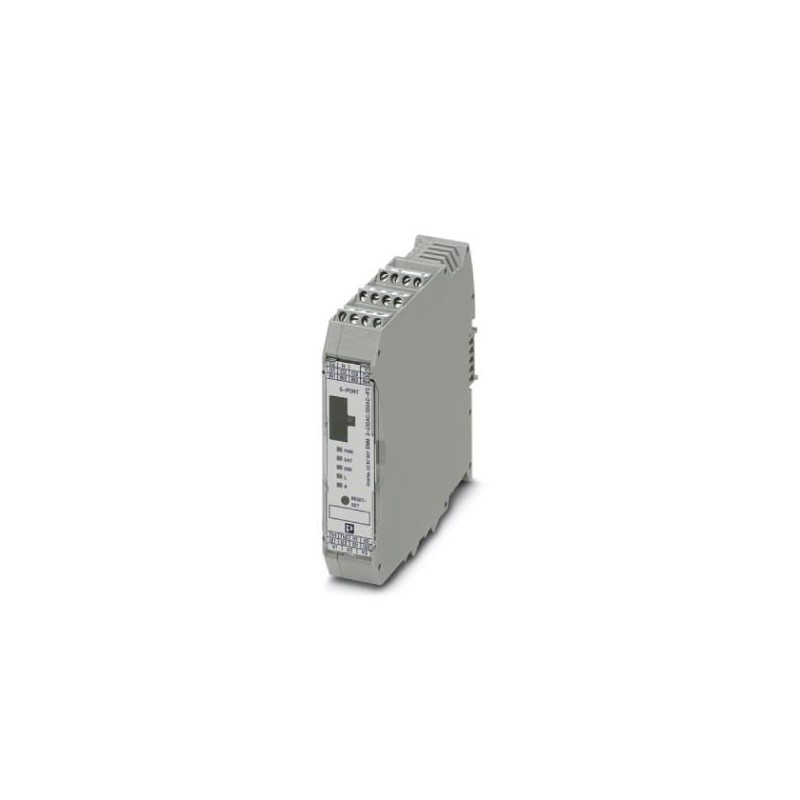

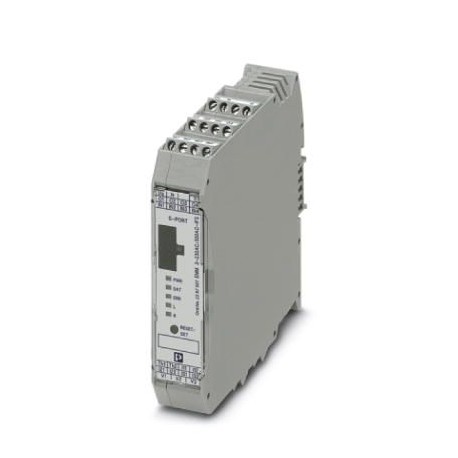

EMM 3-230AC/500AC-IFS 2297507 PHOENIX CONTACT Gestión del motor
EMM 3-230AC/500AC-IFS
2297507
PHOENIX_CONTACT
Gestión de motor electrónica para el servicio con transformadores de corriente - medición de potencia activa para la monitorización del motor y la instalación en cuanto a sobrecarga y baja carga, para una protección óptima para todas las clases de potencia. Umbrales de conmutación y aviso libremente parametrizables.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2297507 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK7512 - |
| Página del catálogo | Página 14 (C_5_2017) |
| EAN | 4046356175760 |
| Peso por unidad (sin incluir el embalaje) | 246,400 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
| Anchura | 22,5 mm |
|---|---|
| Altura | 99 mm |
| Profundidad | 114,5 mm |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Índice de protección | IP20 |
Datos de entrada
| Denominación Entrada | Alimentación del aparato |
|---|---|
| Tensión de alimentación asignada del circuito de control US | 230 V AC |
| Margen de tensión referente a US | 0,4 ... 1,1 |
| Margen de tensión de alimentación del sistema de control | 92 V AC ... 253 V AC |
| Corriente de alimentación de control de dimensionamiento IS | 10 mA |
| Umbral de conmutación | 48 V AC (Señal "0") |
| 96 V AC (Señal "1") | |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado | LED amarillo giro a la derecha (R), LED amarillo giro a la izquierda (L), LED verde comunicación de datos |
| Indicación de errores | LED rojo |
| Denominación Entrada | Entradas digitales (IN1 - IN4) |
| Tensión de accionamiento de dimensionamiento UC | 230 V AC |
| Corriente de accionamiento de dimensionamiento IC | 3,5 mA |
| Denominación Entrada | Entrada de medición de tensión V1, V2, V3 |
| Rango de tensión de entrada | 42 V AC ... 575 V AC |
| Corriente de entrada típica a UN | < 0,5 mA |
| Denominación Entrada | Entrada de medición de corriente L1/T1, L2/T2, L3/T3 |
| Corriente de entrada típica a UN | 5 A (Transformadores externos, secundarios) |
Datos de salida
| Denominación Salida | Salida de carga |
|---|---|
| Frecuencia de red | 50 Hz ... 60 Hz |
| Denominación Salida | Contactos de realimentación O1-O4 |
| Observación | El significado de las salidas de realimentación puede parametrizarse libremente, ver el manual de usuario |
| Número de salidas | 4 |
| Tensión nominal de salida | 230 V AC (Salida de relé) |
| Corriente de carga constante | 500 mA |
Medición de corriente
| Medición sobre | convertidor de corriente pasante externo conectado delante |
|---|---|
| Precisión básica | típ. 0,5 % |
Medición de tensión / tensión en estrella
| Margen de tensión | 0 V AC ... 350 V AC (Tensión en estrella) |
|---|---|
| Precisión básica | típ. 0,75 % |
Medición de potencia
| Margen de potencia | 4,5 kW (x factor de transferencia, transformador de corriente) |
|---|---|
| Precisión básica | típ. 2 % |
Generalidades
| Tensión de prueba entrada/salida | 8 kV |
|---|---|
| Posición para el montaje | vertical (carril horizontal) |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Categoría según ISO 13849 | ≤ 1 (Desconexión segura) |
| Nivel de rendimiento según ISO 13849 | ≤ b (Desconexión segura) |
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Denominación Conexión | Circuito de carga |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
Normas y especificaciones
| Denominación | Normas / especificaciones |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| EN 60947 | |
| EN 60947-4-2 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297507-EMM 3-230AC/500AC-IFS | 159 Kbytes |
|
