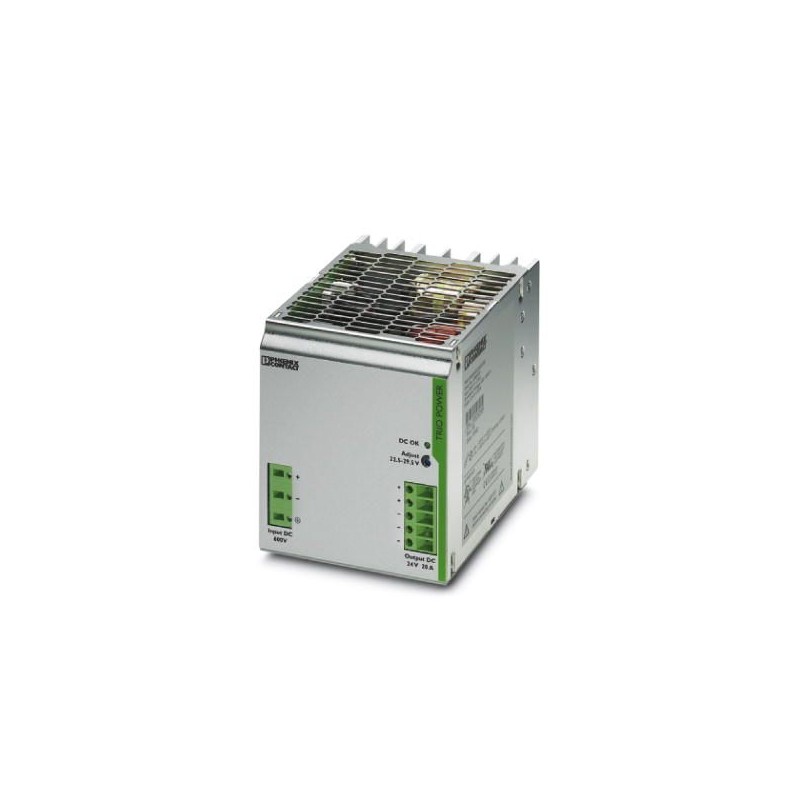

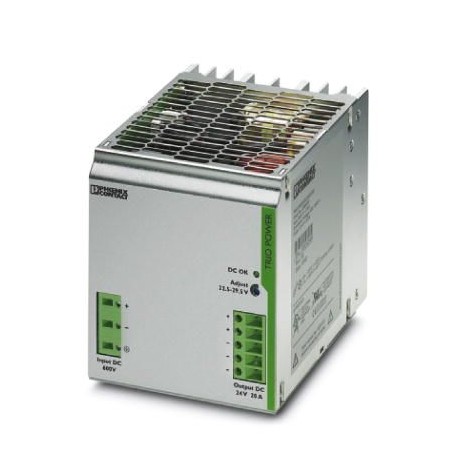

TRIO-PS/600DC/24DC/20 2866530 PHOENIX CONTACT Alimentación de corriente
TRIO-PS/600DC/24DC/20
2866530
PHOENIX_CONTACT
Fuente de alimentación para carriles simétricos, conmutada en primario, monofásica, entrada: 600 V CC, salida: 24 V CC/20 A
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2866530 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMPT43 - |
| Página del catálogo | Página 215 (C_4_2017) |
| EAN | 4046356556163 |
| Peso por unidad (sin incluir el embalaje) | 1.780,000 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | CN (China) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Margen de tensión nominal de entrada | 600 V DC |
|---|---|
| Rango de tensión de entrada | 450 V DC ... 840 V DC (resistente a tensión hasta 900 V CC) |
| Gama de frecuencias DC | 0 Hz |
| Corriente de derivación a tierra (PE) | < 3,5 mA |
| Absorción de corriente | 0,9 A (600 V CC) |
| Potencia nominal absorbida | 527,3 VA |
| Extracorriente de cierre | < 26 A |
| Puenteo en fallo de red | típ. 15 ms (600 V CC) |
| Selección de fusibles apropiados | 4 A ... 6 A (1000 V DC) |
| Factor de potencia (cos phi) | 1 |
| Denominación de la protección | Protección contra sobretensiones transitorias |
| Circuito de protección/componente de protección | Varistor |
Datos de salida
| Tensión nominal de salida | 24 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 22,5 V DC ... 29,5 V DC (UIN> 475 V CC) |
| 22,5 V DC ... 28 V DC (UIN≤ 475 V DC) | |
| Corriente nominal de salida (IN) | 20 A (-25 °C ... 55 °C) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Resistencia de recirculación | 35 V DC |
| Protección contra sobretensión a la salida | < 35 V DC |
| Carga capacitiva máxima | Ilimitado |
| Limitación de corriente activa | Aprox. 25 A (en caso de cortocircuito) |
| Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
| < 2 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 40 mVPP |
| Potencia de salida | 480 W |
| Tiempo de conexión típico | < 1 s |
| Puntas de conexión Carga nominal | < 10 mVPP |
| Disipación máxima de circuito abierto | 3,8 W |
| Disipación de carga nominal máxima | 45 W |
Generalidades
| Peso neto | 2 kg |
|---|---|
| Rendimiento | > 91 % (Con 600 V DC y valores nom.) |
| Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
| 2 kV AC (Ensayo individual) | |
| Tensión de aislamiento entrada/PE | 2 kV AC (ensayo de tipo) |
| 2 kV AC (ensayo indiv.) | |
| Tensión de aislamiento salida/PE | 500 V DC (ensayo indiv.) |
| Clase de protección | I (con conexión PE) |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 701000 h (40 °C) | |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 14 |
| Longitud a desaislar | 9 mm |
| Rosca de tornillo | M2,5 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de cable AWG mín. | 12 |
| Sección de cable AWG máx. | 10 |
| Longitud a desaislar | 14 mm |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 4 kV (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 1,4 GHz ... 2 GHz |
| Intensidad del campo de prueba | 3 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 150 kHz ... 80 MHz |
| Tensión | 10 V (Severidad del ensayo 3) |
| Normas/especificaciones | EN 61000-4-11 |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. | |
| Aplicaciones para trenes | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
