VAL-MS 600DC-PV/2+V
2800642
PHOENIX_CONTACT
1

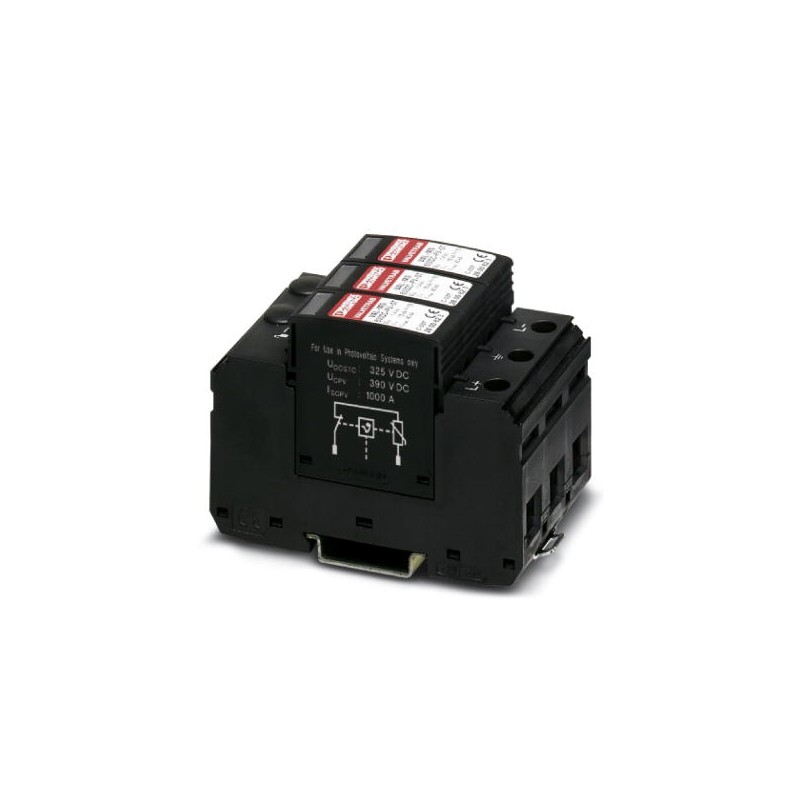

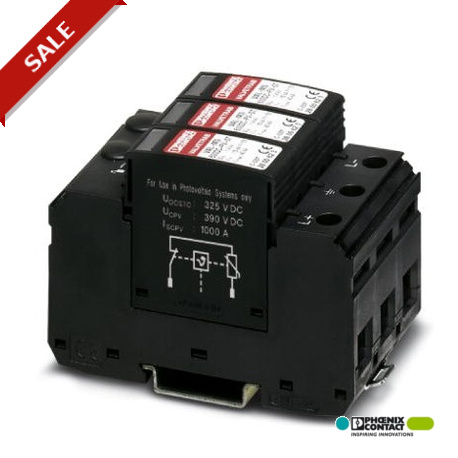

Descargador de sobretensiones para sistemas aislados de corriente continua de 600 V DC y 2 polos, para montaje sobre carril, elemento de base de 3 polos, tres elementos de protección enchufables con control de temperatura, señalización de estado en cada conector.
Dispositivo de protección contra sobretensiones para sistemas aislados y puestos a tierra de corriente continua fotovoltaica de 600 V DC de 2 polos, para montaje sobre carril, elemento de base de 3 polos, tres elementos de protección enchufables con control de temperatura, mensaje de estado en cada conector macho.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Altura | 90 mm |
---|---|
Anchura | 53,4 mm |
Profundidad | 65,5 mm |
Unidad | 3 UD |
Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
---|---|
Temperatura ambiente (servicio) | -40 °C ... 80 °C |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
Humedad de aire admisible (servicio) | 5 % ... 95 % |
Choques (en servicio) | 60g (Medio seno / 11ms / 3x XYZ) |
Vibración (en servicio) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Normas/disposiciones | EN 50539-11 2013 |
---|---|
Clase de ensayo IEC | PV T2 |
PV T2 | |
Número de puertos | One |
Comportamiento frente a averías SPD | OCM (Comportamiento con error de desconexión) |
Configuración de conexión | Configuración Y |
Diseño SPD | Tipo con limitación de tensión |
Lugar de montaje | Interior |
Accesibilidad | Accesible |
Lugar de montaje del dispositivo de desconexión | Interno |
Tipo de montaje | Carril simétrico: 35 mm |
Color | negro intenso RAL 9005 |
Material carcasa | PA 6.6-FR |
PBT-FR | |
Grado de polución | 2 |
Distancia respecto a piezas activas y con toma a tierra | 8 mm |
Clase de combustibilidad según UL 94 | V-0 |
Construcción | Módulo para carril de dos piezas enchufable |
Mensaje Protección contra sobretensiones defectuosa | óptico |
Observación | El aparato está diseñado para su montaje en una carcasa a prueba de contactos accidentales. Mantega una distancia mínima de 8 mm en los laterales y, en la zona de conexión, entre las piezas activas y las piezas con toma a tierra. |
---|
Tensión constante máxima UCPV | 800 V DC |
---|---|
Tensión en circuito abierto UOCSTC | ≤ 670 V DC |
Resistencia al cortocircuito ISCPV | 1000 A |
Corriente de servicio constante ICPV | 20 µA |
Corriente de carga nominal IL | 80 A |
Corriente de conductor de protección IPE | ≤ 20 µA DC |
≤ 300 µA AC | |
Absorción de potencia standby PC | ≤ 20 mVA |
Corriente transitoria nominal In(8/20) µs (L+) - (L-) | 15 kA |
Corriente transitoria nominal In(8/20) µs (L+) - PE | 15 kA |
Corriente transitoria nominal In(8/20) µs (L-) - PE | 15 kA |
Corriente transitoria máxima Imáx(8/20) µs (L+) - (L-) | 40 kA |
Corriente transitoria máxima Imáx (8/20) µs (L+) - PE | 40 kA |
Corriente transitoria máxima Imáx (8/20) µs (L) - PE | 40 kA |
Corriente transitoria total ITotal(8/20) µs | 40 kA |
Nivel de protección Up(L+) - (L-) | ≤ 2,7 kV |
Nivel de protección Up(L+) - PE | ≤ 2,7 kV |
Nivel de protección Up(L-) - PE | ≤ 2,7 kV |
Tensión residual Ures(L+) - (L-) | ≤ 2,7 kV (en In) |
≤ 2,2 kV (con 5 kA) | |
≤ 2,5 kV (Con 10 kA) | |
≤ 2,9 kV (con 20 kA) | |
≤ 3,4 kV (con 30 kA) | |
≤ 3,8 kV (con 40 kA) | |
Tensión residual Ures(L+) - PE | ≤ 2,7 kV (en In) |
≤ 2,2 kV (con 5 kA) | |
≤ 2,5 kV (Con 10 kA) | |
≤ 2,9 kV (con 20 kA) | |
≤ 3,4 kV (con 30 kA) | |
≤ 3,8 kV (con 40 kA) | |
Tensión residual Ures(L-) - PE | ≤ 2,7 kV (en In) |
≤ 2,2 kV (con 5 kA) | |
≤ 2,5 kV (Con 10 kA) | |
≤ 2,9 kV (con 20 kA) | |
≤ 3,4 kV (con 30 kA) | |
≤ 3,8 kV (con 40 kA) | |
Tiempo de reacción tA(L+) - (L-) | ≤ 25 ns |
Tiempo de reacción tA(L+) - PE | ≤ 25 ns |
Tiempo de reacción tA(L-) -PE | ≤ 25 ns |
Resistencia de aislamiento Riso | > 5 GΩ (a 500 V DC) |
Tipo de conexión | Conexión por tornillo |
---|---|
Sección de conductor flexible mín. | 1,5 mm² |
Sección de conductor flexible máx. | 25 mm² |
Sección de conductor rígido mín. | 1,5 mm² |
Sección de conductor rígido máx. | 35 mm² |
Sección de conductor AWG | 15 ... 2 |
10 ... 2 (UL) | |
Rosca de tornillo | M5 |
Par de apriete | 4,5 Nm |
30 lbf-in. (UL) | |
Longitud a desaislar | 16 mm |
Tipo de conexión | Bornes Biconnect |
Sección de conductor flexible mín. | 1,5 mm² |
Sección de conductor flexible máx. | 16 mm² |
Rosca de tornillo | M5 |
Tipo SPD | 4 (for Type 2 photovoltaic applications) |
---|---|
Tensión constante máxima MCOV (L+) - (L-) | 800 V DC |
Tensión constante máxima MCOV (L+) - G | 800 V DC |
Tensión constante máxima MCOV (L-) - G | 800 V DC |
Tensión nominal | 670 V AC |
Pistas de protección | (L+) - (L-) |
(L+) - G | |
(L-) - G | |
Sistema de distribución de energía | 1 |
Protección de tensión nominal VPR (L+) - (L-) | 2,5 kV |
Protección de tensión nominal VPR (L+) - G | 2,5 kV |
Protección de tensión nominal VPR (L-) -G | 2,5 kV |
Corriente transitoria nominal In(L+) - (L-) | 20 kA |
Corriente nominal de derivación In(L+) - G | 20 kA |
Corriente transitoria nominal In(L-) - G | 20 kA |
