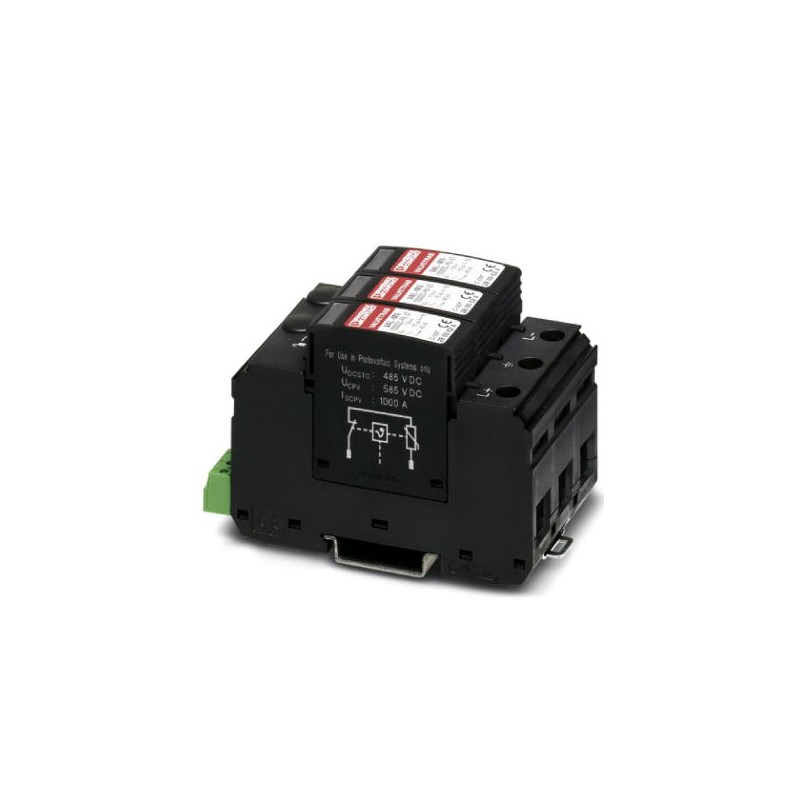

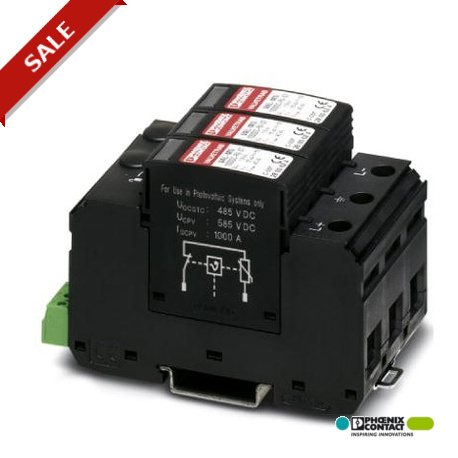

VAL-MS 1000DC-PV/2+V-FM 2800627 PHOENIX CONTACT Descargador de sobretensiones para sistemas aislados de corr..
VAL-MS 1000DC-PV/2+V-FM
2800627
PHOENIX_CONTACT
Descargador de sobretensiones para sistemas aislados de corriente continua de 1000 V DC y 2 polos, para montaje sobre carril, elemento de base de 3 polos con contacto de indicación remota, tres elementos de protección enchufables con control de temperatura, señalización de estado en cada conector.
Dispositivo de protección contra sobretensiones para sistemas aislados y puestos a tierra de corriente continua fotovoltaica de 1000 V DC de 2 polos, para montaje sobre carril, elemento de base de 3 polos con contacto de indicación remota, tres elementos de protección enchufables con control de temperatura, mensaje de estado en cada conector macho.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Medidas
| Altura | 99 mm |
|---|---|
| Anchura | 53,4 mm |
| Profundidad | 65,5 mm |
| Unidad | 3 UD |
Condiciones ambientales
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 60g (Medio seno / 11ms / 3x XYZ) |
| Vibración (en servicio) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Generalidades
| Normas/disposiciones | EN 50539-11 2013 |
|---|---|
| Clase de ensayo IEC | PV T2 |
| PV T2 | |
| Número de puertos | One |
| Comportamiento frente a averías SPD | OCM (Comportamiento con error de desconexión) |
| Configuración de conexión | Configuración Y |
| Diseño SPD | Tipo con limitación de tensión |
| Lugar de montaje | Interior |
| Accesibilidad | Accesible |
| Lugar de montaje del dispositivo de desconexión | Interno |
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | negro intenso RAL 9005 |
| Material carcasa | PA 6.6-FR |
| PBT-FR | |
| Grado de polución | 2 |
| Distancia respecto a piezas activas y con toma a tierra | 8 mm |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
Otras descripciones
| Observación | El aparato está diseñado para su montaje en una carcasa a prueba de contactos accidentales. Mantega una distancia mínima de 8 mm en los laterales y, en la zona de conexión, entre las piezas activas y las piezas con toma a tierra. |
|---|
Circuito de protección lado de tensión continua (DC)
| Tensión constante máxima UCPV | 1170 V DC |
|---|---|
| Tensión en circuito abierto UOCSTC | ≤ 970 V DC |
| Resistencia al cortocircuito ISCPV | 1000 A |
| Corriente de servicio constante ICPV | < 20 µA |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 20 µA DC |
| ≤ 250 µA AC | |
| Absorción de potencia standby PC | ≤ 25 mVA |
| Corriente transitoria nominal (8/20) µs | 15 kA |
| Corriente transitoria nominal In(8/20) µs (L+) - (L-) | 15 kA |
| Corriente transitoria nominal In(8/20) µs (L+) - PE | 15 kA |
| Corriente transitoria nominal In(8/20) µs (L-) - PE | 15 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Corriente transitoria máxima Imáx(8/20) µs (L+) - (L-) | 40 kA |
| Corriente transitoria máxima Imáx (8/20) µs (L+) - PE | 40 kA |
| Corriente transitoria máxima Imáx (8/20) µs (L) - PE | 40 kA |
| Corriente transitoria total ITotal(8/20) µs | 40 kA |
| Nivel de protección Up(L+) - (L-) | ≤ 3,7 kV |
| Nivel de protección Up(L+) - PE | ≤ 3,7 kV |
| Nivel de protección Up(L-) - PE | ≤ 3,7 kV |
| Tensión residual Ures(L+) - (L-) | ≤ 3,7 kV (en In) |
| ≤ 3,1 kV (con 5 kA) | |
| ≤ 3,5 kV (Con 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (con 30 kA) | |
| ≤ 5 kV (con 40 kA) | |
| Tensión residual Ures(L+) - PE | ≤ 3,7 kV (en In) |
| ≤ 3,1 kV (con 5 kA) | |
| ≤ 3,5 kV (Con 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (con 30 kA) | |
| ≤ 5 kV (con 40 kA) | |
| Tensión residual Ures(L-) - PE | ≤ 3,7 kV (en In) |
| ≤ 3,1 kV (con 5 kA) | |
| ≤ 3,5 kV (Con 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (con 30 kA) | |
| ≤ 5 kV (con 40 kA) | |
| Tiempo de reacción tA(L+) - (L-) | ≤ 25 ns |
| Tiempo de reacción tA(L+) - PE | ≤ 25 ns |
| Tiempo de reacción tA(L-) -PE | ≤ 25 ns |
| Resistencia de aislamiento Riso | > 5 GΩ (a 500 V DC) |
Visualización/indicación remota
| Denominación Conexión | Contacto de indicación remota de defecto |
|---|---|
| Función de conmutación | Contacto conmutado |
| Tensión de servicio | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 30 V DC | |
| Corriente de servicio | 5 mA AC ... 1,5 A AC |
| 1 A AC (UL) | |
| 1 A DC | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| 4 lbf-in. (UL) | |
| Longitud a desaislar | 7 mm |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| 30 ... 14 (UL) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor flexible mín. | 1,5 mm² |
| Sección de conductor flexible máx. | 25 mm² |
| Sección de conductor rígido mín. | 1,5 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Rosca de tornillo | M5 |
| Par de apriete | 4,5 Nm |
| 30 lbf-in. (UL) | |
| Longitud a desaislar | 16 mm |
| Tipo de conexión | Bornes Biconnect |
| Sección de conductor flexible mín. | 1,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Rosca de tornillo | M5 |
Especificaciones UL
| Tipo SPD | 4 (for Type 2 photovoltaic applications) |
|---|---|
| Tensión constante máxima MCOV (L+) - (L-) | 1170 V DC |
| Tensión constante máxima MCOV (L+) - G | 1170 V DC |
| Tensión constante máxima MCOV (L-) - G | 1170 V DC |
| Tensión nominal | 970 V AC |
| Pistas de protección | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Sistema de distribución de energía | 1 |
| Protección de tensión nominal VPR (L+) - (L-) | 2,5 kV |
| Protección de tensión nominal VPR (L+) - G | 2,5 kV |
| Protección de tensión nominal VPR (L-) -G | 2,5 kV |
| Corriente transitoria nominal In(L+) - (L-) | 10 kA |
| Corriente nominal de derivación In(L+) - G | 10 kA |
| Corriente transitoria nominal In(L-) - G | 10 kA |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800627-VAL-MS 1000DC-PV/2+V-FM | 125 Kbytes |
|
