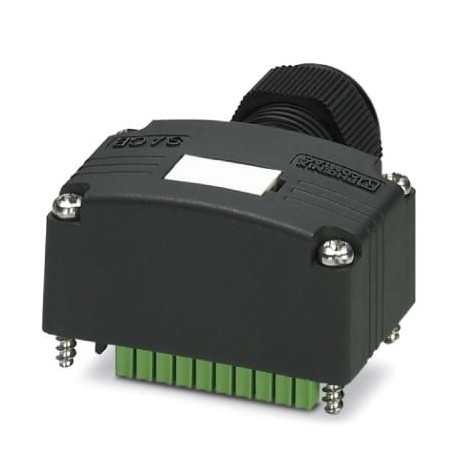

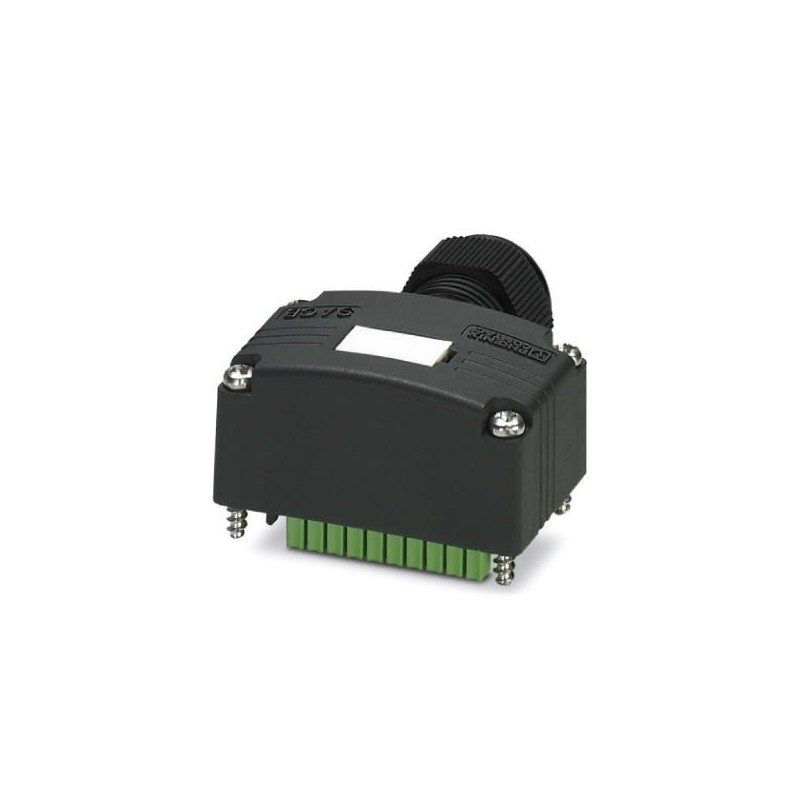

SACB-C-H180-8/16 SCO P 1453229 PHOENIX CONTACT Cubierta de conexiones
SACB-C-H180-8/16 SCO P
1453229
PHOENIX_CONTACT
Cubierta de conexiones con conector enchufable integrado, para cajas de sensores/actuadores M12 con rosca de plástico SPEEDCON y conexión por tornillo enchufable, para 4, 6 u 8 puestos enchufables
Sensores > Distribuidor de sensor pasivo / actuador (con cable)
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1453229 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF3CBG - |
| Página del catálogo | Página 269 (C_2_2017) |
| EAN | 4046356553452 |
| Peso por unidad (sin incluir el embalaje) | 46,200 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Tensión de dimensionamiento | 120 V |
|---|---|
| Capacidad de corriente por señal de E/S | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Corriente asignada total | 10 A |
| Número de puestos enchufables | 8 |
| Tipo de conexión sensor/actuador | Conector hembra SPEEDCON M12 |
| Observación | Para obtener detalles sobre los conectores para placa de circuito impreso empleados, consulte los datos técnicos del artículo MC 1,5/10-STF-3,5 - 1847204 |
Datos del cable principal
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor mín. (señal) | 0,14 mm² |
| Sección de conductor máx. (señal) | 1,5 mm² |
| Sección de conductor AWG mín. (señal) | 26 |
| Sección de conductor AWG máx. (señal) | 16 |
| Longitud de pelado (señal) | 7 mm |
| Sección de conductor mín. (energía) | 0,14 mm² |
| Sección de conductor máx. (energía) | 1,5 mm² |
| Sección de conductor AWG mín. (energía) | 26 |
| Sección de conductor AWG máx. (energía) | 16 |
| Diámetro exterior mín. del cable | 7 mm |
| Diámetro exterior máx. del cable | 12 mm |
| Longitud de desaislante | 50 mm (Cable principal) |
| Par de apriete - Tornillo de tapa | 1 Nm |
| Par de apriete-Tuerca de unión | 2,5 Nm |
Aislamiento
| Material carcasa | PBT |
|---|---|
| Material contacto, lado cable principal | Aleación de Cu |
| Material superficie del contacto, lado cable principal | Sn |
| Material Soporte de contactos Lado del cable principal | PA |
| Material de la junta | NBR |
Ocupación de las conexiones
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = 1 / 4 = WH |
|---|---|
| 1 / 2 (B) = 1 / 2 = GY/PK | |
| 2 / 4 (A) = 2 / 4 = GN | |
| 2 / 2 (B) = 2 / 2 = RD/BU | |
| 3 / 4 (A) = 3 / 4 = YE | |
| 3 / 2 (B) = 3 / 2 = WH/GN | |
| 4 / 4 (A) = 4 / 4 = GY | |
| 4 / 2 (B) = 4 / 2 = BN/GN | |
| 5 / 4 (A) = 5 / 4 = PK | |
| 5 / 2 (B) = 5 / 2 = WH/YE | |
| 6 / 4 (A) = 6 / 4 = RD | |
| 6 / 2 (B) = 6 / 2 = YE/BN | |
| 7 / 4 (A) = 7 / 4 = BK | |
| 7 / 2 (B) = 7 / 2 = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = 8 / 2 = GY/BN | |
| 1-8 / 1 (+ 120 V) = UN= BN | |
| 1-8 / 3 (0 V) = 0 V = BU | |
| 1-8 / 5 (PE) = PE = GN/YE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1453229-SACB-C-H180-8/16 SCO P | 104 Kbytes |
|
