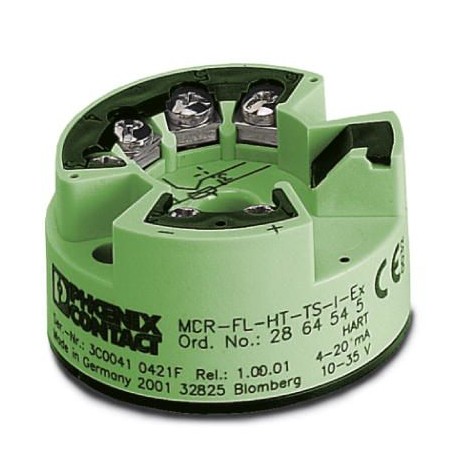

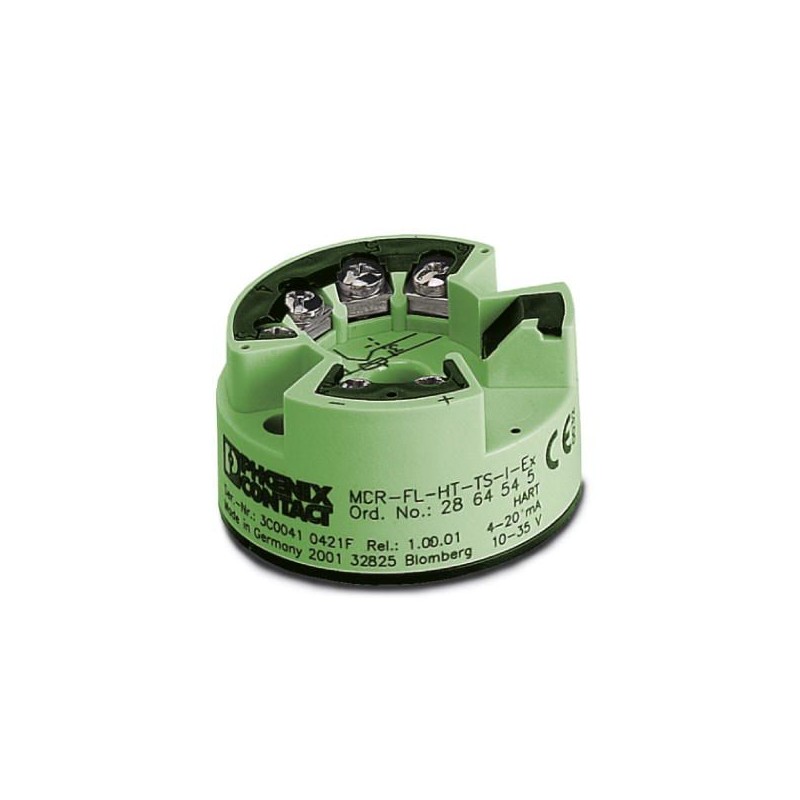

MCR-FL-HT-TS-I-EX 2864545 PHOENIX CONTACT Convertidores de medición en cabeza
MCR-FL-HT-TS-I-EX
2864545
PHOENIX_CONTACT
Convertidores de medición en cabeza
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2864545 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK3322 - |
| Página del catálogo | Página 188 (C_5_2017) |
| EAN | 4017918893200 |
| Peso por unidad (sin incluir el embalaje) | 78,200 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Datos de entrada
| Configurable/Programable | Sí, programable |
|---|---|
| Tipos de sensor utilizables (RTD) | Pt, Ni (100,500,1000); alcance de medición mín. 10 K |
| Tipos de sensor utilizables (TC) | B, C, D, E, J, K, L, N, R, S, T, U; alcance de medición mín. 50 K/500 K |
| Técnica de conexión | 2, 3, 4 conductores |
| Margen de señal de entrada | 10 Ω ... 400 Ω (Margen de medición mín. 10 Ω) |
| 10 Ω ... 2000 Ω (Margen de medición mín. 100 Ω) | |
| -10 mV ... 75 mV (Margen de medición mín. 5 mV) |
Datos de salida
| Configurable/Programable | Sí, programable |
|---|---|
| Señal de salida corriente | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Señal de salida corriente máxima | ≤ 23 mA |
| Corriente de salida en caso de cortocircuito | ≤ 3,6 mA o ≥ 21 mA (Ajustable; no para termopares) |
| Corriente de salida en caso de rotura de cable | ≤ 3,6 mA o ≥ 21 mA (ajustable) |
| Margen de la corriente de salida en caso de sobrepasar/no alcanzar el margen de medición | 3,8 mA ... 20,5 mA (Ascenso/descenso lineal) |
| Carga/Carga de salida Salida de corriente | ≤ 630 Ω (Con UV = 24 V; Ualimentación- 10 V / 0,023 A) |
| Configurable/Programable | no |
Alimentación
| Denominación | Loop Powered |
|---|---|
| Tensión de alimentación | 12 V DC ... 30 V DC |
| Absorción de corriente máxima | < 3,5 mA |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,75 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,75 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 15 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Tipo de conexión | Conexión por tornillo |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Generalidades
| Respuesta gradual (10-90%) | < 2 s |
|---|---|
| Retardo para conexión | 6 s |
| Configuración | A través de protocolo HART |
| Clase de combustibilidad según UL 94 | V0 |
| Normas/especificaciones | Recomendación NAMUR NE 21 |
| Material carcasa | Polycarbonato PC |
| Color | verde |
| Control de línea | NE 43 |
| Conformidad | Conformidad CE |
| ATEX | II 1 G o II 2 G Ex ia IIC T6/T5/T4 |
| UL, EE.UU. / Canadá | cULus |
| Seguridad funcional (SIL) | SIL 2 |
| SIL | 2 |
Datos técnicos de seguridad
| Tensión máx. de salida Uo | 5 V DC |
|---|---|
| Corriente máx. de salida Io | 5,4 mA |
| Potencia máx. de salida Po | 6,6 mW |
| Temperatura ambiente máx. | Categoría 1: T4 = 60 °C, T5 = 50 °C, T6 = 40 °C |
| Grupo | IIA |
| Inductancia externa máx. Lo | 100 mH |
| Capacidad externa máx. Co | 9,9 µF |
| Grupo | IIB |
| Inductancia externa máx. Lo | 100 mH |
| Capacidad externa máx. Co | 9,9 µF |
| Grupo | IIC |
| Inductancia externa máx. Lo | 100 mH |
| Capacidad externa máx. Co | 2 µF |
| Tensión máxima en materia de seguridad Um | 250 V |
Normas y especificaciones
| Normas/especificaciones | Recomendación NAMUR NE 21 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Conformidad | Conformidad CE |
| ATEX | II 1 G o II 2 G Ex ia IIC T6/T5/T4 |
| UL, EE.UU. / Canadá | cULus |
| Grupo | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2864545-MCR-FL-HT-TS-I-EX | 166 Kbytes |
|
