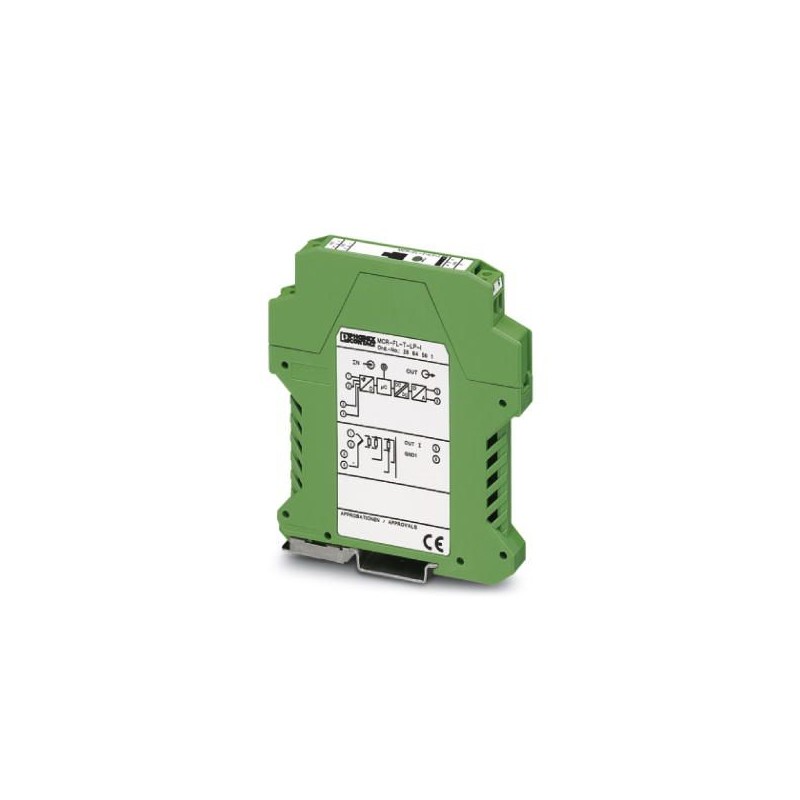

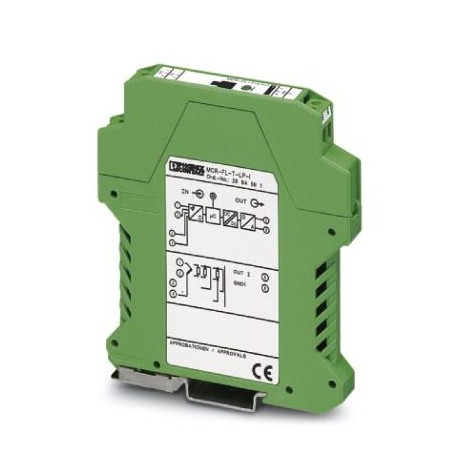

MCR-FL-T-LP-I 2864561 PHOENIX CONTACT Convertidor de temperatura
MCR-FL-T-LP-I
2864561
PHOENIX_CONTACT
Convertidor de temperatura MCR: programable, loop-powered, para termorresistencias, termopares, potenciómetros de control y transmisores de tensión.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2864561 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1322 - |
| Página del catálogo | Página 196 (C_5_2017) |
| EAN | 4017918899820 |
| Peso por unidad (sin incluir el embalaje) | 105,600 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Datos de entrada
| Configurable/Programable | Sí, programable |
|---|---|
| Tipos de sensor utilizables (RTD) | Pt, Ni (100,500,1000); alcance de medición mín. 10 K |
| Tipos de sensor utilizables (TC) | B, C, D, E, J, K, L, N, R, S, T, U; alcance de medición mín. 50 K/500 K |
| Margen de resistencia lineal | Potenciómetro de control de 10 Ω a 400 Ω y 10 Ω a 2000 Ω; alcance de medición mín. 10 Ω/100Ω |
| Técnica de conexión | 2, 3, 4 conductores |
Datos de salida
| Denominación Salida | Salida de corriente |
|---|---|
| Número de salidas | 1 |
| Configurable/Programable | Sí |
| Señal de salida corriente | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Corriente de salida en caso de rotura de cable | ≤ 3,6 mA o ≥ 21 mA (ajustable) |
| Corriente de salida en caso de cortocircuito | ≤ 3,6 mA o ≥ 21 mA (Ajustable; no para termopares) |
| Margen de la corriente de salida en caso de sobrepasar/no alcanzar el margen de medición | ≤ 20,5 mA / ≥ 3,8 mA (Ascenso/descenso lineal) |
| Carga/Carga de salida Salida de corriente | máx. (Valimentación- 12 V) / 0,023 A (salida de corriente) |
Alimentación
| Denominación | Loop Powered |
|---|---|
| Tensión de alimentación | 12 V DC ... 35 V DC |
| Absorción de corriente máxima | < 3,5 mA |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Generalidades
| Error de transmisión Termorresistencia | 0,2 K (Pt 100, Ni 100), 0,5 K (Pt 500, Ni 500), 0,3 K (Pt 1000, Ni 1000) |
|---|---|
| Error de transmisión Termopares | Típ. 0,5 K (K, J, T, E, L, U), 1,0 K (N, C, D), 2,0 K (S, B, R) |
| Error de transmisión Potenciómetro de control | ± 0,1Ω (10...400 Ω), ± 1,5 Ω (10...2000 Ω) |
| Error de transmisión Transmisor de tensión | ± 20 µV (-10...100 mV) |
| Respuesta gradual (10-90%) | < 2 s |
| Retardo para conexión | 4 s |
| Tensión de prueba Entrada/salida | 2 kV (50 Hz, 1 min) |
| Emisión de interferencias | EN 61326-1 (IEC 61326) y NAMUR NE 21 |
| Resistencia a interferencias | EN 61326-1 (IEC 61326) y NAMUR NE 21 |
| Color | verde |
| Material carcasa | Poliamida PA sin reforzar |
| Posición para el montaje | discrecional |
| Configuración | A través de paquete software de configuración MCR-PI-CONF-WIN |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D |
Normas y especificaciones
| Emisión de interferencias | EN 61326-1 (IEC 61326) y NAMUR NE 21 |
|---|---|
| Resistencia a interferencias | EN 61326-1 (IEC 61326) y NAMUR NE 21 |
| Conexión según norma | CUL |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2864561-MCR-FL-T-LP-I | 122 Kbytes |
|
