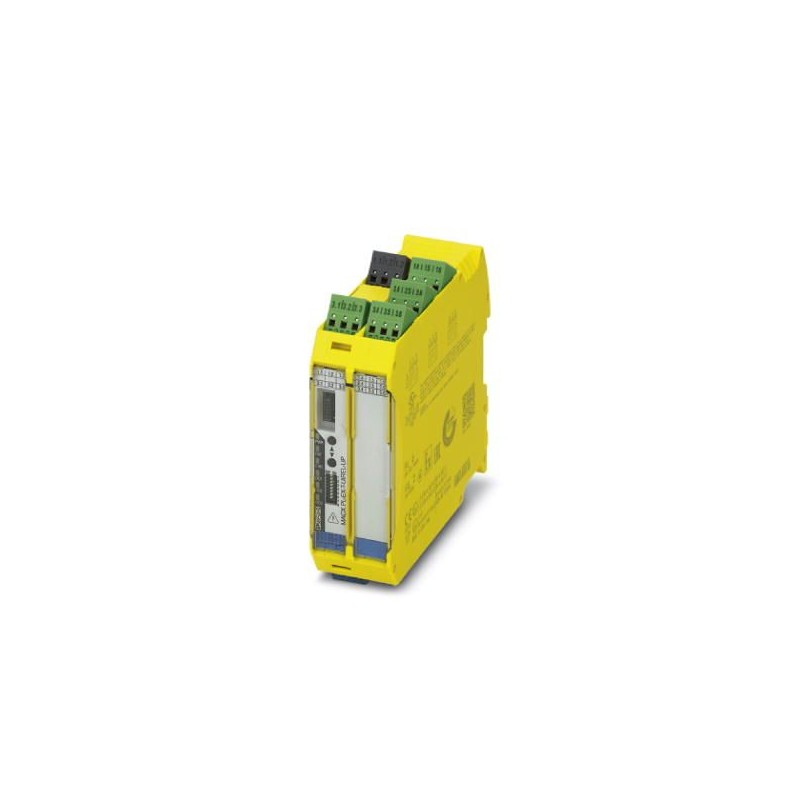

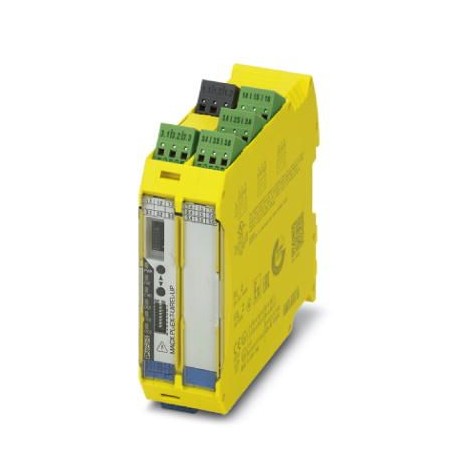

MACX PL-EX-T-UIREL-UP-SP 2904912 PHOENIX CONTACT Convertidor de temperatura
MACX PL-EX-T-UIREL-UP-SP
2904912
PHOENIX_CONTACT
Convertidor de temperatura
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2904912 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK3512 - |
| Página del catálogo | Página 170 (C_5_2017) |
| EAN | 4046356899666 |
| Peso por unidad (sin incluir el embalaje) | 180,000 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Humedad de aire admisible (servicio) | típ. 5 % ... 95 % (sin condensación) |
| Inmun. interf. | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Choque | 15g, según IEC 60068-2-27 |
| Vibración (servicio) | 5g, según IEC 60068-2-6 |
Datos de entrada
| Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, Cu: 2, 3 y 4 conductores |
|---|---|
| Tipos de sensor utilizables (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Margen de medición de temperatura | -200 °C ... 850 °C |
| Margen de señal de entrada | 0 Ω ... 50 kΩ |
| Margen de resistencia Potenciómetro | 0 Ω ... 50 kΩ |
| Margen de señal de entrada | -1000 mV ... 1000 mV |
Datos de salida
| Configurable/Programable | Sí |
|---|---|
| Señal de salida corriente | 4 mA ... 20 mA (con SIL; configuración libre adicional sin SIL) |
| Señal de salida corriente máxima | 22 mA |
| Carga/Carga de salida Salida de corriente | ≤ 600 Ω (con 20 mA) |
| Comportamiento en caso de fallo de sensor | según NE 43 o libre configuración |
| Denominación Salida | Salida de relé |
| Descripción de la salida | 1 SIL/PL |
| Configurable/Programable | Sí |
| Tipo de contacto | 2 contactos conmutados |
| Material del contacto | AgSnO2, dorado duro |
| Tensión de conmutación máxima | 250 V AC (250 V DC) |
| Corriente de conexión máxima | 2 A (250 V AC) |
| 2 A (28 V CC) | |
| 0,2 A (120 V DC) | |
| Vida útil mecánica | 1x 105 operaciones |
Alimentación
| Tensión de alimentación | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
|---|---|
| Absorción de corriente típica | < 100 mA (24 V DC) |
| Consumo de potencia | < 2,4 W |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
| Tipo de conexión | Conexión push-in |
Generalidades
| Error de transmisión máximo | 0,1 % (p. ej. con Pt 100, margen 300 K, 4 ... 20 mA) |
|---|---|
| Coeficiente de temperatura máximo | 0,01 %/K |
| Respuesta gradual (0-99 %) | típ. 1000 ms (con SIL) |
| típ. 700 ms (sin SIL) | |
| Indicación de estado | LED verde (tensión de alimentación, PWR) |
| LED rojo, intermitente (error de cable, de sensor, ERR) | |
| LED rojo (error de módulo, ERR) | |
| LED amarillo (salida de conmutación) | |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Material carcasa | PA 6.6-FR |
| Color | amarillo |
| Denominación | Entrada/salida/alimentación |
| Separación galvánica | 2,5 kV (50 Hz, 1 min., tensión de prueba) |
| Denominación | Entrada/salida |
| Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
| Denominación | Entrada/alimentación |
| Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
| Denominación | Entrada/salida conmut. |
| Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
| Denominación | Salida/alimentación |
| Separación galvánica | 300 Veff (Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1)) |
| Conformidad | Conformidad CE |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA nC ic IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC ic IIC T4 Gc X | |
| UL, EE.UU. / Canadá | UL 508 Listed |
| SIL | 2 |
Datos técnicos de seguridad
| Inductancia interna máx. Li | despreciable |
|---|---|
| Capacidad interna máx. Ci | 44 nF |
| Tensión máx. de salida Uo | 6 V |
| Corriente máx. de salida Io | 7,4 mA |
| Potencia máx. de salida Po | 11 mW |
| Grupo | IIC |
| Inductancia externa máx. Lo | 100 mH |
| Capacidad externa máx. Co | 1,3 µF |
| Grupo | IIC |
| Inductancia externa máx. Lo | 10 mH |
| Capacidad externa máx. Co | 1,7 µF |
| Grupo | IIC |
| Inductancia externa máx. Lo | 1 mH |
| Capacidad externa máx. Co | 2,6 µF |
| Grupo | IIC |
| Inductancia externa máx. Lo | 0 mH |
| Capacidad externa máx. Co | 10 µF |
| Grupo | IIB |
| Inductancia externa máx. Lo | 100 mH |
| Capacidad externa máx. Co | 6,8 µF |
| Grupo | IIB |
| Inductancia externa máx. Lo | 10 mH |
| Capacidad externa máx. Co | 9,2 µF |
| Tensión máxima en materia de seguridad Um | 253 V AC/DC |
Datos CEM
| Denominación | Campo electromagnético HF |
|---|---|
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 2 % |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 2 % |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 2 % |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| EN 61000-4-4 | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Separación galvánica | 4 vías, entre entrada/salida/alimentación/salida de conmutación |
| Clase de combustibilidad según UL 94 | V0 |
| Choque | 15g, según IEC 60068-2-27 |
| Vibración (servicio) | 5g, según IEC 60068-2-6 |
| Conformidad | Conformidad CE |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA nC ic IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC ic IIC T4 Gc X | |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Grupo | IIC |
| IIC | |
| IIC | |
| IIC | |
| IIB | |
| IIB |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
