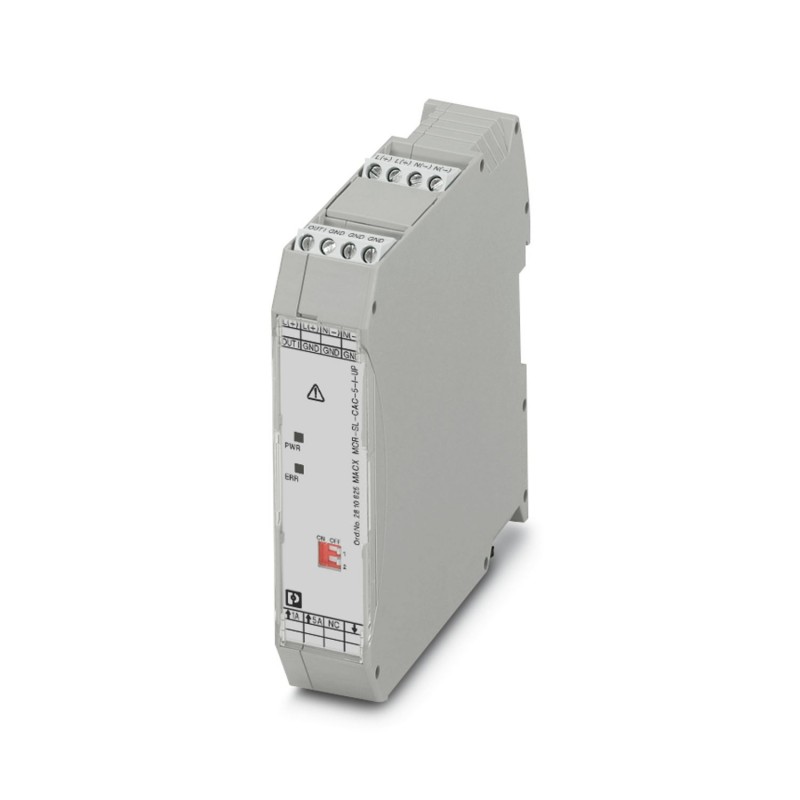

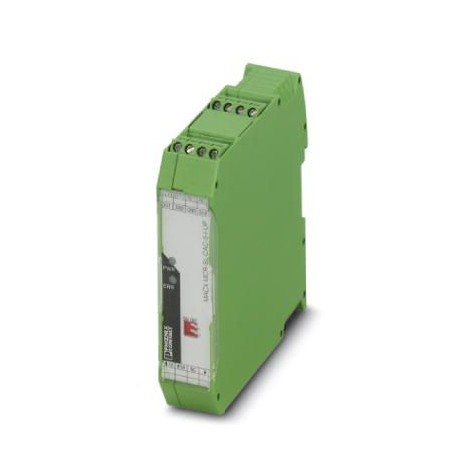

MACX MCR-SL-CAC- 5-I-UP 2810625 PHOENIX CONTACT Convertidor de corriente
MACX MCR-SL-CAC- 5-I-UP
2810625
PHOENIX_CONTACT
Convertidor de corriente para 1 A y 5 A AC, señal de salida 0...20 mA o 4...20 mA, configurable mediante interruptor DIP con señalización de estado de servicio por LED
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2810625 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4A21 - |
| Página del catálogo | Página 246 (C_5_2017) |
| EAN | 4046356153782 |
| Peso por unidad (sin incluir el embalaje) | 181,600 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 65 °C (-4 °F...149 °F) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| Máx. Altura de fijación | 2000 m |
Datos de entrada
| Configurable/Programable | Mediante selector DIP |
|---|---|
| Margen de corriente de entrada | 0 A ... 5 A |
| Margen de ajuste Corriente de entrada mínima | 0 A AC ... 1 A (configurables) |
| Margen de ajuste Corriente de entrada máxima | 0 A AC ... 5 A (configurables) |
| Capacidad de sobrecorriente | 2 x IN (constante) |
| Capacidad de sobrecorriente transitoria | 20 x IN(1 s) |
| Frecuencia nominal fN | 50 Hz |
| Margen de medición de frecuencia | 45 Hz ... 65 Hz |
| Tipo de conexión | Conexión por tornillo |
Datos de salida
| Denominación Salida | Salida de corriente |
|---|---|
| Configurable/Programable | Mediante selector DIP |
| Señal de salida corriente | 0 mA ... 20 mA (configurables) |
| 4 mA ... 20 mA (configurables) | |
| Corriente máx. de salida | 25 mA |
| Carga/Carga de salida Salida de corriente | < 500 Ω (20 mA) |
| Ripple | < 10 mVPP(Con 500 Ω en 20 mA) |
| Indicación de estado | LED rojo (error), LED verde (listo para funcionar) |
Alimentación
| Tensión de alimentación | 19,2 V AC/DC ... 253 V AC/DC |
|---|---|
| Absorción de corriente máxima | < 30 mA (Con UB= 24 V DC, IOUT= 20 mA) |
| < 13 mA (con UB= 230 V CA, IOUT=20 mA) | |
| Consumo de potencia | < 0,9 W (Con UB= 24 V DC, IOUT= 20 mA) |
| < 3,4 W (con UB= 230 V CA, IOUT=20 mA) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Generalidades
| Error de transmisión máximo | ≤ 0,5 % (Del valor nominal de la gama bajo condiciones nominales) |
|---|---|
| Coeficiente de temperatura máximo | < 0,02 %/K |
| Coeficiente de temperatura típico | < 0,015 %/K |
| Respuesta gradual (10-90%) | ≤ 300 ms |
| típ. 200 ms | |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Tensión de prueba Entrada/salida | 4 kV (50 Hz, 1 min) |
| Tensión de prueba Salida/alimentación | 2 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | gris |
| Material carcasa | Poliamida PA sin reforzar |
| Posición para el montaje | discrecional |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Recognized |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-4-5 |
| EN 61000-4-6 | |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Recognized |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210123eCl@ss 8.027210123eCl@ss 9.027210123
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2810625-MACX MCR-SL-CAC- 5-I-UP | 144 Kbytes |
|
