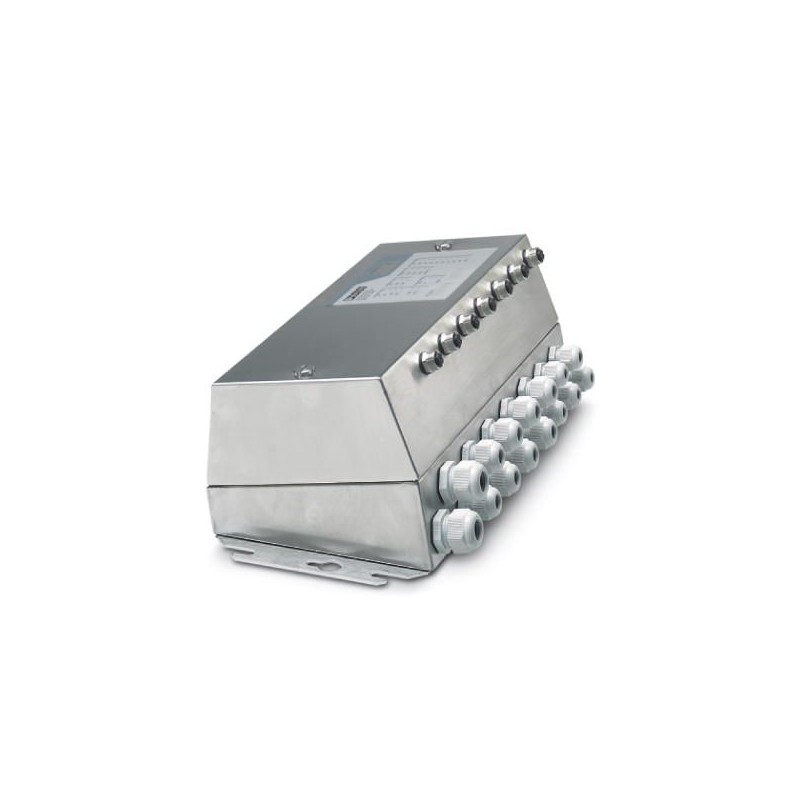

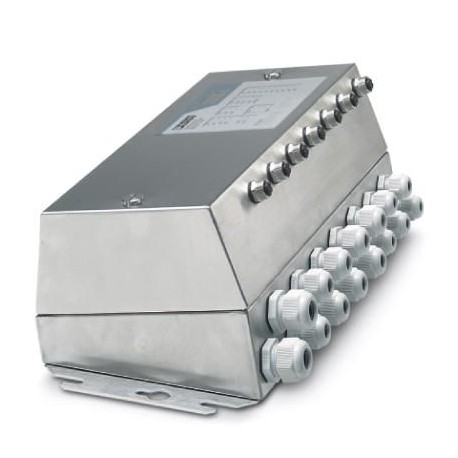

ELR 5030-2 IP PN 2701008 PHOENIX CONTACT Controlador de arranque electrónico, electrónica modular sin parte ..
ELR 5030-2 IP PN
2701008
PHOENIX_CONTACT
Controlador de arranque
Software automatización
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2701008 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRFAAA - |
| Página del catálogo | Página 51 (C_5_2017) |
| EAN | 4046356708357 |
| Peso por unidad (sin incluir el embalaje) | 3.148,000 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Medidas
| Anchura | 384 mm |
|---|---|
| Altura | 182 mm |
| Profundidad | 139 mm |
| Observación acerca de indicaciones de medida | Electrónica modular sin parte inferior |
| Distancia entre taladros | 360 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 50 °C (sin condensación) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C (sin condensación) |
| Humedad de aire admisible (servicio) | 0 % ... 85 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 75 % (una ligera condensación de corta duración puede aparecer ocasionalmente en la carcasa exterior) |
| Presión de aire (servicio) | 86 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 86 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Índice de protección | IP67 según IEC 60529 |
| Observación | Observación referente al funcionamiento Protección de la línea del cable de conexión a la red máxima 25 A, observar el derating del conector enchufable POWER-COMBICON |
Interfaces
| Número de canales | 2 |
|---|---|
| Tipo de conexión | Hembra de conexión RJ45 de 8 polos en el arrancador de motor |
| Denominación punto de conexión | X30 y X31 |
| Número de polos | 8 |
| Sección de línea admisible | máx. 0,14 mm² ... 0,22 mm² |
Alimentación de la electrónica modular
| Tipo de conexión | COMBICON |
|---|---|
| Denominación | Regleta de bornes X13 |
| Número de polos | 3 |
| Sección de línea admisible | 1,5 mm² |
| Prensaestopas Pg | Pg11 |
| Tensión de alimentación | 24 V DC (US1 / US2) |
| 20 V DC ... 30 V DC (ondulación incluida) | |
| Ondulación | Ondulación admisible 3,6 Vpp dentro del margen de tensión admisible |
| Corriente de alimentación | típ. 0,25 A (Con US1 = 24 V; más la corriente de las entradas/salidas digitales) |
| Capacidad de corriente máxima | 10 A |
Conexión de red
| Denominación | Conexión de red |
|---|---|
| Tipo de conexión | POWER-COMBICON con contactos plateados |
| Denominación punto de conexión | X11 |
| Número de polos | 5 |
| Sección de línea admisible | 2,5 mm² ... 4 mm² |
| Prensaestopas Pg | Pg11 |
| Tensión de servicio | 360 V AC ... 550 V AC (Tensión de fase, 50/60 Hz) |
| Capacidad de corriente máxima | 25 A |
Controlador de arranque Salida
| Tipo de conexión | POWER-COMBICON |
|---|---|
| Cantidad | 2 |
| Denominación punto de conexión | Regleta de bornes X10 y X12 |
| Sección de línea admisible | 2,5 mm² ... 4 mm² |
| Prensaestopas Pg | Pg16 |
| Tensión de servicio | 360 V AC ... 550 V AC (Tensión de fase, 50/60 Hz) |
| Gama de frecuencias | 50 Hz ... 60 Hz (Frecuencia de red) |
| Margen de corriente nominal | 2,4 A ... 6 A |
| Categoría de uso | Conforme a AC 3 |
| Número de maniobras | como máximo 5 operaciones por minuto |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Número de entradas | 10 |
| Tipo de conexión | Conector enchufable M12 |
| Técnica de conexión | 2, 3, 4 conductores |
| Número de polos | 5 |
| Tensión de entrada | 24 V DC (US1) |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V (Binario "0") |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC (Binario "1") |
| Corriente de entrada típica por canal | aprox. 3 mA (con US1 = 24 V) |
| Tiempo de filtro | 3 ms |
| Alimentación de sensores | UINI = US1 menos 1 V 500 mA Protección contra cortocircuito, sobrecarga |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Número de salidas | 4 |
| Tipo de conexión | Conector enchufable M12 |
| Técnica de conexión | 2 conductores |
| Número de polos | 5 |
| Corriente de salida | máx. 500 mA (por canal) |
| Tensión mínima de salida a corriente nominal | US2 negativos 1 V |
| Denominación de la protección | Protección electrónica contra cortocircuito/sobrecarga, diodo de rueda libre |
Generalidades
| Material de la carcasa | |
|---|---|
| Tipo de montaje | Montaje en pared |
| Peso neto | 3148 g |
| Observación acerca de las indicaciones de peso | Electrónica modular sin parte inferior |
| Observación | Observación referente al funcionamiento Protección de la línea del cable de conexión a la red máxima 25 A, observar el derating del conector enchufable POWER-COMBICON |
| Observación referente al funcionamiento Forma de red admisible Red TN, Red TT, Red IT bajo consulta |
Normas y especificaciones
| Líneas de fuga y espacios de aire | según EN 50178: 1998 |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Ensayos mecánicos | Choque según EN 60068-2-27/IEC 60068-2-27 10g, criterio de evaluación 1 |
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 2g, criterio de evaluación 1 | |
| Clase de protección | I, según EN 50178 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250201eCl@ss 4.127250201eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242609eCl@ss 8.027242609eCl@ss 9.027242609
