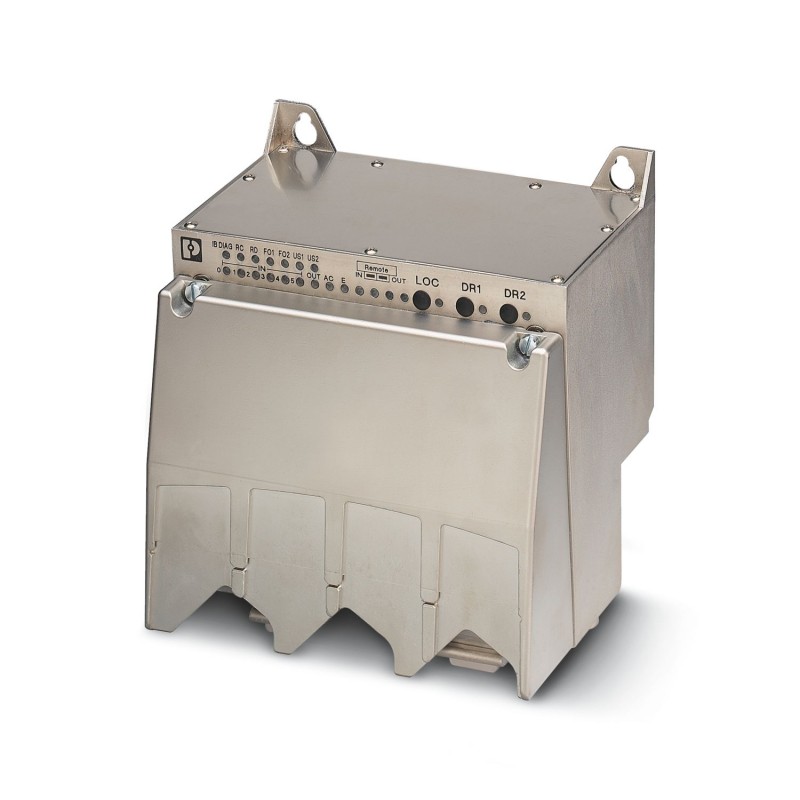

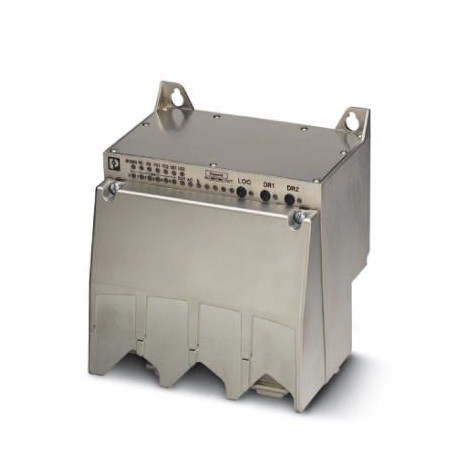

IBS RL 480 MLR R DIO6/1-LK2MBD 2734497 PHOENIX CONTACT Controlador de arranque
IBS RL 480 MLR R DIO6/1-LK2MBD
2734497
PHOENIX_CONTACT
Controlador de arranque inversor electromecánico para INTERBUS; técnica de fibra óptica con 2 Mbaudios, entradas (24 V DC), relé guardamotor integrado (220 V AC hasta 480 V AC, máx. 8 A), conexión de sensor a través de conectores hembra M12 de 5 polos, robusta carcasa metálica, grado de protección IP67
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2734497 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI517 - |
| Página del catálogo | Página 331 (C_8_2013) |
| EAN | 4017918974190 |
| Peso por unidad (sin incluir el embalaje) | 3.800,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | 0 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 100 % |
| Humedad de aire admisible (almacenamiento / transporte) | 95 % (sin condensación) |
| Presión de aire (servicio) | 860 hPa ... 1080 hPa (hasta 1500 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 660 hPa ... 1080 hPa (hasta 3500 m por encima de NN) |
| Índice de protección | IP65/IP67 |
Interfaces
| Denominación | INTERBUS |
|---|---|
| Tipo de conexión | Conductor de fibra óptica |
| Velocidad de transmisión | 2 MBit/s |
Alimentación de la electrónica modular
| Tensión de alimentación | 24 V DC |
|---|---|
| 18,5 V DC ... 32 V DC (Ondulación incluida) | |
| Ondulación | 3,6 Vpp |
Conexión de red
| Denominación | Conexión de red |
|---|---|
| Tipo de conexión | POWER-COMBICON con contactos plateados |
| Denominación punto de conexión | Regleta de bornes X11 y X12 |
| Número de polos | 4 |
| Sección de línea admisible | 2,5 mm² ... 4 mm² |
| Tensión de servicio | 230 V AC ... 480 V AC ±10 % (Tensión de fase) |
| Capacidad de corriente máxima | 20 A |
Controlador de arranque Salida
| Tipo de conexión | POWER-COMBICON |
|---|---|
| Cantidad | 1 |
| Denominación punto de conexión | X10 |
| Número de polos | 8 |
| Prensaestopas Pg | Pg16 |
| Tensión de servicio | 230 V AC ... 480 V AC |
| Gama de frecuencias | 50 Hz ... 60 kHz |
| Margen de corriente nominal | 0,2 A ... 8 A (parametrizable, observar derating) |
| Categoría de uso | Conforme a AC 3 |
| Número de maniobras | como máximo 5 operaciones por minuto |
| Tiempo de arranque del motor | 1 s |
Control de motor
| Parametrización | Mediante INTERBUS |
|---|---|
| Desconexión rápida | ≥ 40 A (al cabo de 1 segundo con Inom. > 3,6 A) |
Controlador de arranque Freno
| Corriente de carga constante | máx. 1 A |
|---|---|
| Tipo de contacto | Contacto de relé mecánico |
| Técnica de conexión | Regleta de bornes POWER COMBICON |
| Tensión de conexión | 12 V AC/DC ... 480 V AC/DC |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Número de entradas | 6 |
| Tipo de conexión | Conector enchufable M12 |
| Técnica de conexión | 3, 4 conductores |
| Número de polos | 5 |
| Tensión de entrada | 24 V DC (DIN EN 61131-2) |
| Margen de tensión de entrada Señal "0" | 0 V ... 5 V |
| Margen de tensión de entrada Señal "1" | 11 V ... 30 V |
| Corriente de entrada típica por canal | 5 mA (con US1= 24 V) |
| Tiempo de filtro | 3 ms |
| Alimentación de sensores | UINI= US1menos 1 V 50 mA Protegido contra tensiones de retorno inductivas, electrónicamente protegido contra cortocircuito |
Salidas digitales
| Número de salidas | 1 |
|---|---|
| Tipo de conexión | Conector enchufable M12 |
| Número de polos | 5 |
| Corriente de salida | 0,5 A |
| Tensión mínima de salida a corriente nominal | US12 V negativos |
| Denominación de la protección | Protección electrónica contra cortocircuito/sobrecarga |
Generalidades
| Tipo de montaje | Montaje en pared |
|---|---|
| Peso neto | 3800 g |
| Mensajes de diagnóstico | Fallo de red, fallo de fase, fallo de fusible Mensaje de error en el código de diagnóstico (bus) e indicación por el LED E del controlador de arranque |
| Conector del motor no enchufado, temperatura del motor sobrepasada, cable del termistor puesto en cortocircuito Mensaje de error en el código de diagnóstico (bus) e indicación por el LED E del controlador de arranque | |
| Fallo de la alimentación de sensores Mensaje de error en el código de diagnóstico (bus) e indicación por el LED E del controlador de arranque | |
| Fallo de la alimentación de actuadores Mensaje de error en el código de diagnóstico (bus) e indicación por el LED E del controlador de arranque | |
| Sobrecorriente del motor Mensaje de error en el código de diagnóstico (bus) e indicación por el LED E del controlador de arranque | |
| Etapa de salida no controlable Mensaje de error en el código de diagnóstico (bus) e indicación por el LED E del controlador de arranque | |
| Error de módulo tras error durante el autocontrol Mensaje en el maestro | |
| Tipo de montaje | En placa de montaje |
Normas y especificaciones
| Líneas de fuga y espacios de aire | según EN 50178: 1998 |
|---|---|
| Clase de protección | I, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250304eCl@ss 4.127250304eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242609eCl@ss 8.027242609eCl@ss 9.027242609
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2734497-IBS RL 480 MLR R DIO6/1-LK2MBD | 113 Kbytes |
|
