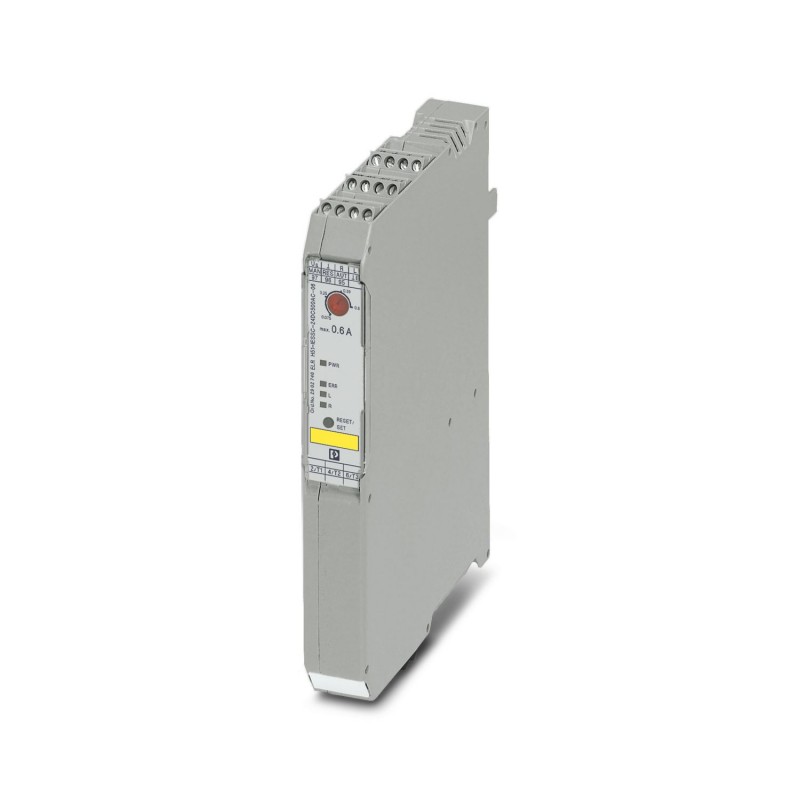

ELR H51-IESSC-24DC500AC-06 2902746 PHOENIX CONTACT Controlador de arranque híbrido resistente a cortocircuit..
ELR H51-IESSC-24DC500AC-06
2902746
PHOENIX_CONTACT
Controlador de arranque híbrido resistente a cortocircuitos para invertir motores de 3~ AC hasta 550 V AC, con entrada de 24 V DC, corriente de salida de 0,6 A, función de parada de emergencia y desconexión por sobrecarga ajustable. Utilizable únicamente con adaptador EM-RD o EM-RI.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2902746 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK7452 - |
| Página del catálogo | Página 33 (C_5_2017) |
| EAN | 4046356673624 |
| Peso por unidad (sin incluir el embalaje) | 350,000 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Ambient conditions
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (observar derating) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Índice de protección | IP20 |
Alimentación del equipo
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
|---|---|
| Margen de tensión de alimentación del sistema de control | 19,2 V DC ... 30 V DC |
| Corriente de alimentación de control de dimensionamiento IS | 40 mA |
| Denominación de la protección | Prot. contra sobretensiones |
| Prot. contra inversión de polaridad |
Datos de entrada
| Denominación Entrada | Entrada de mando derecha/izquierda |
|---|---|
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Rango de tensión de accionamiento | 19,2 V DC ... 30 V DC |
| Corriente de accionamiento de dimensionamiento IC | 5 mA |
| Umbral de conmutación | 9,6 V (Señal "0") |
| 19,2 V (Señal "1") | |
| Nivel de conmutación | < 5 V DC (para parada de emergencia) |
| Tiempo de desconexión típico | < 30 ms |
| Denominación de la protección | Prot. contra inversión de polaridad |
Datos de salida de la salida de carga
| Denominación Salida | Salida AC |
|---|---|
| Tensión asignada de funcionamiento Ue | 500 V AC |
| Margen de tensión de servicio | 42 V AC ... 550 V AC |
| Frecuencia de red | 50/60 Hz |
| Rango de corriente de carga | 75 mA ... 600 mA (véase derating) |
| Línea característica de activación según IEC 60947-4-2 | Clase 10A |
| Tiempo de enfriamiento | 20 min. (Para reset automático) |
| Corriente de fuga | 0 mA |
| Denominación de la protección | Prot. contra sobretensiones |
| Protección contra cortocircuito |
Datos de salida de la salida de respuesta
| Denominación Salida | Salida de realimentación |
|---|---|
| Observación | Realimentación: Contacto conmutado, contacto de señal sin potencial |
| Tipo de contacto | 1 contacto conmutado |
| Capacidad de ruptura según IEC 60947-5-1 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) |
Generalidades
| Frecuencia de conmutación | ≤ 2 Hz (En función de la carga) |
|---|---|
| Posición para el montaje | Vertical (perfil horizontal, salida del motor abajo) |
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | Alineable (véase el derating para la separación) |
| Modo operativo | Tiempo de trabajo 100 % |
| Disipación máxima | 2,8 W |
| Potencia disipada mínima | 0,88 W |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado | LED amarillo |
| Indicación de errores | LED rojo |
Connection data 1
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Connection data 2
| Denominación Conexión | Circuito de carga |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos UL
| SCCR | 100 kA (500 V AC (fusible 30 A clase CC / 30 A clase J (High-Fault))) |
|---|---|
| 5 kA (500 V AC (fusible 20 A RK5 (Standard-Fault))) | |
| FLA | 0,6 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX / NRNT |
Propiedades de aislamiento
| Tensión de aislamiento de dimensionamiento | 500 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Denominación | Propiedades de aislamiento entre la tensión de entrada de control, la tensión de alimentación de control y el circuito auxiliar al circuito principal |
| Aislamiento | Separación segura (IEC 60947-1) con tensión de servicio ≤ 300 V AC |
| Separación segura (EN 50178) con tensión de servicio ≤ 300 V AC | |
| Aislamiento básico (IEC 60947-1) con tensión de servicio 300 ... 500 V AC | |
| Separación segura (EN 50178) con tensión de servicio 300 ... 500 V AC | |
| Denominación | Propiedades de aislamiento entre la tensión de entrada de control y la tensión de alimentación de control al circuito auxiliar |
| Aislamiento | Separación segura (IEC 60947-1) con circuito auxiliar ≤ 300 V AC |
| Separación segura (EN 50178) con circuito auxiliar ≤ 300 V AC |
Normas y especificaciones
| Denominación | Normas / especificaciones |
|---|---|
| Normas/especificaciones | IEC 60947-1 |
| EN 60947-4-2 | |
| IEC 61508 | |
| ISO 13849 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) G [Ex e] [Ex d] [Ex px] |
Homologaciones / Conformidades
| Safety Integrity Level según IEC 61508 | ≤ 3 (Desconexión segura) |
|---|---|
| 2 (Protección del motor) | |
| Categoría según ISO 13849 | ≤ 3 (Desconexión segura) |
| Nivel de rendimiento según ISO 13849 | e (Desconexión segura) |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) G [Ex e] [Ex d] [Ex px] | |
| Certificado de examen de tipo CE | PTB 07 ATEX 3145 |
| Certificado UL | NLDX.E228652 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Clasificaciones
eCl@ss 5.027024002eCl@ss 5.127024002eCl@ss 6.027024002eCl@ss 7.027024002eCl@ss 8.027024002eCl@ss 9.027370905
