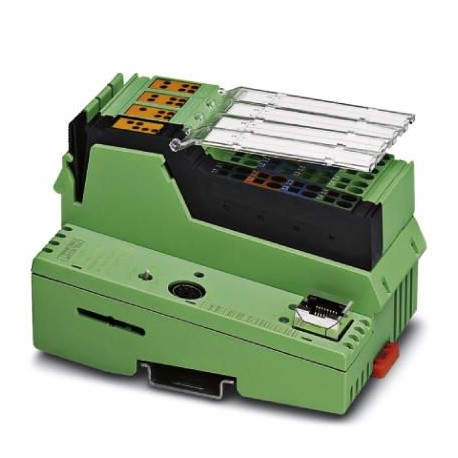

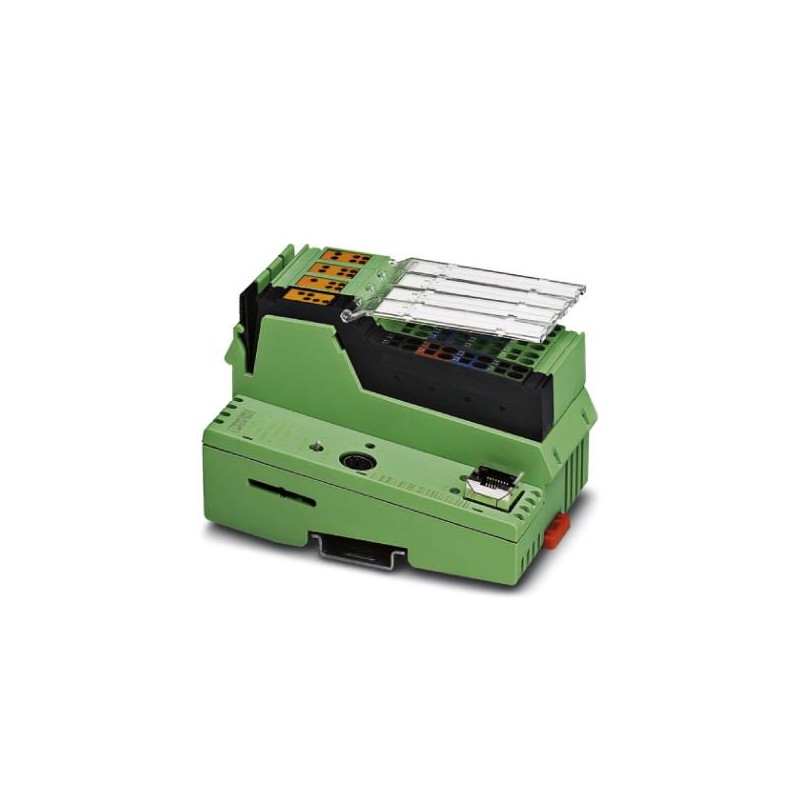

ILC 131 ETH 2700973 PHOENIX CONTACT Control
ILC 131 ETH
2700973
PHOENIX_CONTACT
El controlador Inline ofrece la posibilidad de comunicar mediante PROFINET y Modbus/TCP. La programación se realiza con PC Worx Express o PC Worx (IEC 61131-3).
Sistemas de control
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2700973 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRAAAA - |
| Página del catálogo | Página 80 (C_6_2017) |
| EAN | 4046356665490 |
| Peso por unidad (sin incluir el embalaje) | 350,000 g |
| Número de tarifa arancelaria | 85371091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Choque | 25g, criterio 1, según IEC 60068-2-27 |
| Vibración (servicio) | 5g |
Sistema de control
| Herramienta para ingeniería | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Lenguajes de programación soportados | Programación según IEC 61131-3 |
| Herramienta para diagnóstico | DIAG+ |
| Herramienta para configuración | Config+ a partir de la versión 1.01 |
Sistema de tiempo de utilización IEC61131
| Herramienta para ingeniería | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Memoria de programa | 192 kbyte(s) |
| Memoria de datos | 192 kbyte(s) |
| Memoria de datos remanentes | 8 kbyte(s) (NVRAM) |
| Número tareas de mando | 8 |
| Reloj de tiempo real | Sí |
Función del bus de campo
| Número de datos de proceso | máx. 2048 Bit (INTERBUS) |
|---|---|
| máx. 8192 Bit (Cliente Modbus/TCP interno) | |
| Número de participantes soportados | máx. 63 |
| Número de participantes de bus local conectables | máx. 63 (Hay que observar la absorción de corriente) |
| Número de participantes con canal de parámetros | máx. 8 |
Interfaces de datos
| Interfaz | Ethernet 10Base-T/100Base-TX |
|---|---|
| Cantidad | 1 |
| Tipo de conexión | Hembra RJ45 |
| Velocidad de transmisión | 10/100 MBit/s |
| Interfaz | Bus local INTERBUS (maestro) |
| Cantidad | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBaud / 2 MBaud (conmutable) |
| Interfaz | Parametrización/operación/diagnóstico |
| Cantidad | 1 |
| Tipo de conexión | Hembra MINI-DIN de 6 polos (PS/2) |
| Velocidad de transmisión | max. 115,2 kBit/s |
Entradas/salidas directas
| Denominación Entrada | Entradas digitales |
|---|---|
| Número de entradas | 8 |
| Tipo de conexión | Distribuidor de potencial Inline |
| Técnica de conexión | 2, 3, 4 conductores |
| Descripción de la entrada | EN 61131-2 tipo 1 NPN/PNP |
| Denominación Salida | Salidas digitales |
| Número de salidas | 4 |
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2, 3, 4 conductores |
| Corriente de salida máxima por canal | 500 mA |
Alimentación
| Absorción de corriente típica | 210 mA |
|---|---|
| Absorción de corriente máxima | 870 mA (Alimentación de lógica de 370 mA + alimentación de tensión analógica de 500 mA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC | |
| Ondulación residual | ± 5 % |
| Potencia disipada | máx. 5 W |
Construcción mecánica
| Peso | 285 g |
|---|---|
| Display para diagnóstico | no |
| Redundancia de control | no |
| Función de seguridad | no |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | Comprobación de la emisión de ruido según EN 61000-6-4 EN 55011 Clase A |
| Inmunidad a interferencias Surge | Comprobación de la resistencia a interferencias según EN 61000-6-2 Sobretensiones transitorias (Surge) EN 61000-4-5/IEC 61000-4-5 Criterio B, líneas de alimentación DC: 0,5 kV/0,5 kV (simétrico/asimétrico), pantalla del cable de bus de campo 1 kV |
| Inmunidad a interferencias ráfaga | Comprobación de la resistencia a interferencias según EN 61000-6-2 Transitorios rápidos (Burst) EN 61000-4-4/IEC 61000-4-4 Criterio A, todas las interfaces 1 kVCriterio B, todas las interfaces 2 kV |
| Inmunidad a interferencias EF | Comprobación de la resistencia a interferencias según EN 61000-6-2 Campos electromagnéticos EN 61000-4-3/IEC 61000-4-3 Criterio A, intensidad de campo: 10 V/m |
| Inmunidad a interferencias ESD | Comprobación de la resistencia a interferencias según EN 61000-6-2 Descarga de electricidad estática (ESD) EN 61000-4-2/IEC 61000-4-2 Criterio B, 6 kV descarga en contacto, 8 kV descarga en el aire |
| Inmunidad a interferencias provocadas por magnitudes perturbadoras conducidas | Comprobación de la resistencia a interferencias según EN 61000-6-2 Magnitudes perturbadoras en la línea EN 61000-4-6/IEC 61000-4-6 Criterio A; tensión de prueba 10 V |
| Vibración (almacenamiento / transporte) | 5g |
| Choque | 25g, criterio 1, según IEC 60068-2-27 |
| Vibración (servicio) | 5g |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700973-ILC 131 ETH | 127 Kbytes |
|
