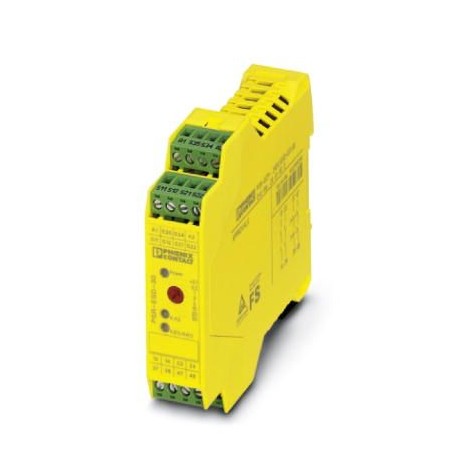

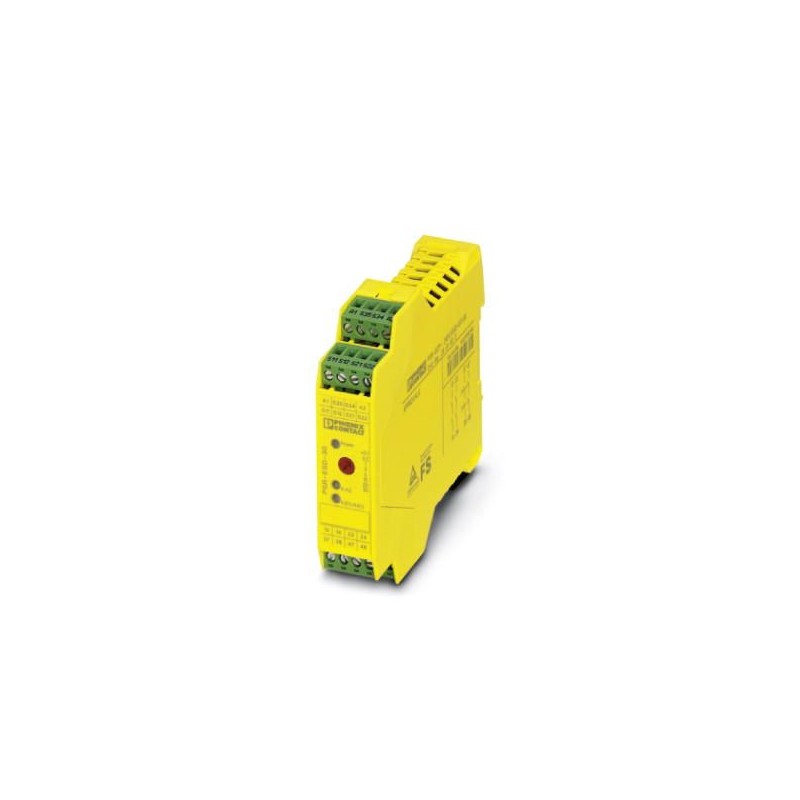

PSR-SCP- 24DC/ESD/4X1/30 2981800 PHOENIX CONTACT Relé de seguridad para el control de parada de emergencia y..
PSR-SCP- 24DC/ESD/4X1/30
2981800
PHOENIX_CONTACT
Relé de seguridad para el control de parada de emergencia y de puerta de protección hasta SIL 3 o cat. 4, PL e según EN ISO 13849, activación automática o manual, 2 contactos NA con retardo de desconexión de 0,1 a 30 s, borne de conexión por tornillo enchufable
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2981800 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA131 - |
| Página del catálogo | Página 261 (C_6_2017) |
| EAN | 4046356117968 |
| Peso por unidad (sin incluir el embalaje) | 198,900 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 45 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Altura de fijación | ≤ 2000 m (a través de NN) |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | |
|---|---|
| Tensión nominal de entrada UN | 24 V DC |
| Margen de tensión de entrada referido a UN | 0,85 ... 1,1 |
| Corriente de entrada típica con UN | 75 mA DC |
| Tensión en el circuito de entrada, de arranque y de retorno | aprox. 24 V DC |
| Tiempo de reacción típico | 150 ms (monitorizado / manual y autoarranque) |
| Tiempo típico de apertura | 20 ms (Contactos no retardados) |
| 100 ms (Contactos retardados) | |
| Margen de tiempo de apertura típico | 0,1 s ... 30 s |
| Tiempo de recuperación | 330 ms (Rearranque) |
| 1 s (Momento de conexión) | |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado | LED K1/K2 y K3(t)/K4(t), verde |
| Circuito de protección | Diodo supresor, 33 V DC |
| Resistencia total de la línea máx. admisible | 500 Ω (Circuitos de entrada y de reset con UN) |
Datos de salida
| Tipo de contacto | 4 circuitos de disparo |
|---|---|
| Material del contacto | AgSnO2 |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 15 V AC/DC |
| Corriente constante límite | 6 A (contacto abierto) |
| Corriente de conexión máxima | 6 A |
| Corriente mínima de cierre | 25 mA |
| Cuadr. Corriente suma | 120 A2(véase derating) |
| Potencia de ruptura (carga óhmica) máxima | 144 W (24 V DC, t = 0 ms) |
| 288 W (48 V DC, t = 0 ms) | |
| 90 W (110 V DC, t = 0 ms) | |
| 88 W (220 V DC, t = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Potencia de ruptura (carga inductiva) máxima | 42 W (24 V DC, τ = 40 ms) |
| 33 W (48 V DC, τ = 40 ms) | |
| 25 W (110 V DC, τ = 40 ms) | |
| 23 W (220 V DC, τ = 40 ms) | |
| Potencia de ruptura mínima | 0,4 W |
| Vida útil mecánica | aprox.107periodicidades de cambio de estado |
| Capacidad de ruptura (360 operaciones por hora) | Bajo demanda |
| Fusible de salida | 10 A gL/gG NEOZED (contacto abierto) |
Generalidades
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
|---|---|
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Peso neto | 198,9 g |
| Posición para el montaje | discrecional |
| Tipo de montaje | Montaje sobre carril |
| Índice de protección | IP20 |
| IP54 | |
| Grado de protección mínimo del lugar de montaje | IP54 |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| enchufable | sí |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Parámetros técnicos de seguridad
| Categoría de parada | 0 |
|---|---|
| 1 | |
| Safety Integrity Level (SIL) | 3 |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | e |
| Categoría | 4 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 60947-1 |
| Tensión de aislamiento de dimensionamiento | 250 V |
| Tensión transitoria de dimensionamiento / aislamiento | 4 kV / aislamiento de base |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Choque | 15g |
| Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981800-PSR-SCP- 24DC/ESD/4X1/30 | 157 Kbytes |
|
