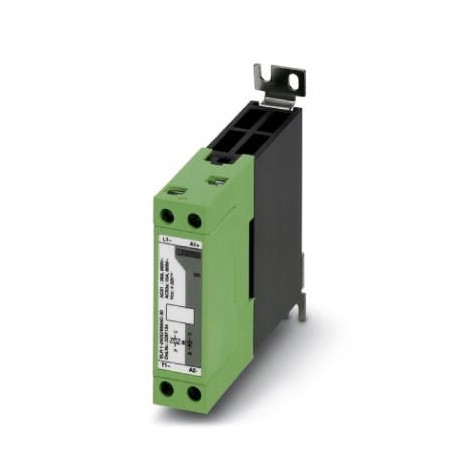

ELR 1-230AC/600AC-30 2297167 PHOENIX CONTACT Contactor semiconductor
ELR 1-230AC/600AC-30
2297167
PHOENIX_CONTACT
Contactor semiconductor
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2297167 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK7123 - |
| Página del catálogo | Página 49 (C_5_2017) |
| EAN | 4046356131995 |
| Peso por unidad (sin incluir el embalaje) | 257,300 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | MT (Malta) |
| Anchura | 22,5 mm |
|---|---|
| Altura | 103 mm |
| Profundidad | 103 mm |
| Temperatura ambiente (servicio) | -30 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Datos de entrada
| Denominación Entrada | Entrada de mando |
|---|---|
| Tensión de accionamiento de dimensionamiento UC | 230 V AC |
| Rango de tensión de accionamiento | 24 V AC ... 275 V AC |
| Corriente de accionamiento de dimensionamiento IC | aprox. 17 mA |
| Umbral de conmutación | ≤ 6 V AC (Señal "0") |
| ≥ 22 V AC (Señal "1") | |
| Frecuencia de transmisión | 6 Hz |
| Indicación de la tensión de servicio | LED verde |
Datos de salida de la salida de carga
| Denominación Salida | Salida de carga |
|---|---|
| Margen de tensión de servicio | 42 V AC ... 660 V AC |
| Rango de corriente de carga | 150 mA ... 30 A (véase derating) |
| Corriente de servicio de dimensionamiento a AC-51 | 30 A |
| Corriente de servicio de dimensionamiento a AC-53a | 15 A |
| Corriente de fuga | < 3 mA (En estado desconectado) |
| Tensión residual | < 1,6 V |
| Corriente transitoria | 400 A (t = 10 ms) |
| Denominación de la protección | Módulo RCV |
Generalidades
| Tensión de prueba entrada/salida | 4 kVeff |
|---|---|
| Posición para el montaje | vertical (carril horizontal) |
| Indicaciones de montaje | Alineable con separación ≥ 22,5 mm |
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M4 |
| Sección de conductor rígido | 0,5 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,5 mm² ... 2,5 mm² |
| Sección de conductor AWG | 20 ... 14 |
| Denominación Conexión | Circuito de carga |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M4 |
| Sección de conductor rígido | 0,5 mm² ... 4 mm² |
| Sección de conductor flexible | 0,5 mm² ... 4 mm² |
| Sección de conductor AWG | 20 ... 12 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Normas / especificaciones |
| Normas/especificaciones | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 61000-4-6 | |
| EN 55011 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297167-ELR 1-230AC/600AC-30 | 117 Kbytes |
|
