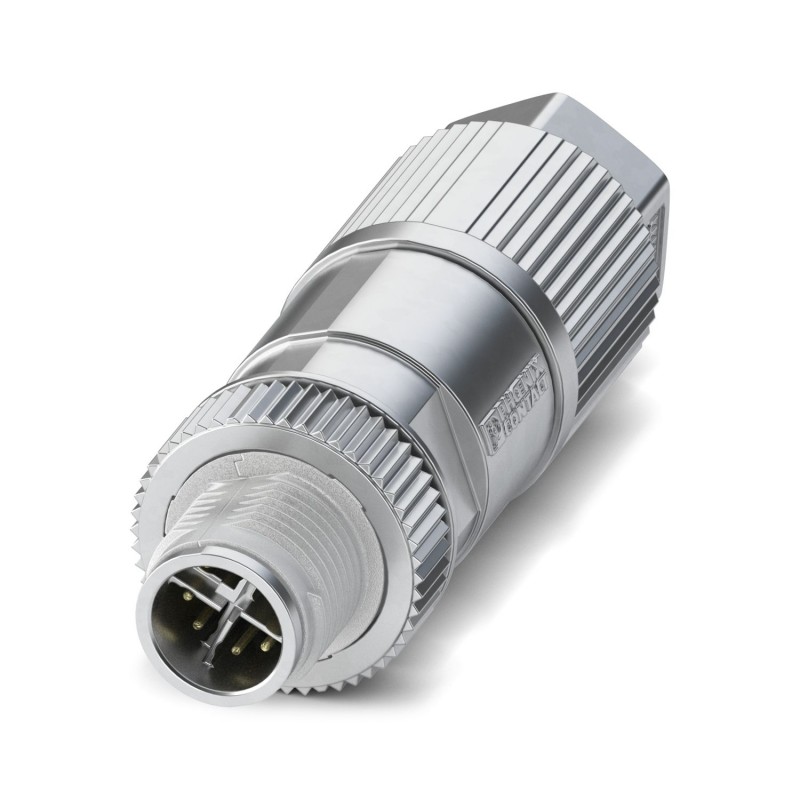

SACC-MSX-8QO SH PN SCO 1411044 PHOENIX CONTACT Conector
SACC-M12MSX-8QO SH PN
1411044
PHOENIX_CONTACT
Conector, PROFINET CAT6A (10 GBit/s), 8-polos, sin halógenos, apantallado, Conector macho recto M12 SPEEDCON, Codificado X, Conexión por desplaz. de aislamiento, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 5 mm ... 9,7 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1411044 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CDN - |
| Página del catálogo | Página 344 (C_2_2017) |
| EAN | 4046356997898 |
| Peso por unidad (sin incluir el embalaje) | 43,700 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Ancho entre caras-Tuerca de unión | 15 mm |
|---|---|
| Diámetro de la caja | 19 mm |
| Longitud | 58 mm |
| Diámetro exterior del cable | 5 mm ... 9,7 mm |
| Longitud a desaislar de la envoltura | ≥ 80 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 50 °C |
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Observación | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Corriente de dimensionamiento a 40 °C | 0,5 A |
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 8 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | Datos X |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-109 |
| Choques, vibraciones EN 50155:2001 | |
| Tipo de señal/categoría | PROFINET CAT6A(IEC 11801), 10 GBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por desplaz. de aislamiento |
| Sección de conductor | 0,25 mm² ... 0,5 mm² (flexible) |
| 0,25 mm² ... 0,5 mm² (rígido) | |
| Sección de conductor AWG | 24 ... 20 (flexible) |
| 24 ... 20 (rígido) | |
| Diámetro de conductor incl. aislamiento | 0,75 mm ... 2 mm |
| Ciclos de conexión para cables de igual sección | 10 |
| Aislamiento de los conductores | PVC / PE / PP / goma |
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | Clase 2-6 |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | Moleteado M12 |
| 5 Nm (Tuerca de apriete) |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
| Normas/disposiciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23, R24 y R26 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-109 |
| Denominación de norma | Choques, vibraciones |
| Normas/especificaciones | EN 50155:2001 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1411044-SACC-MSX-8QO SH PN SCO | 137 Kbytes |
|
