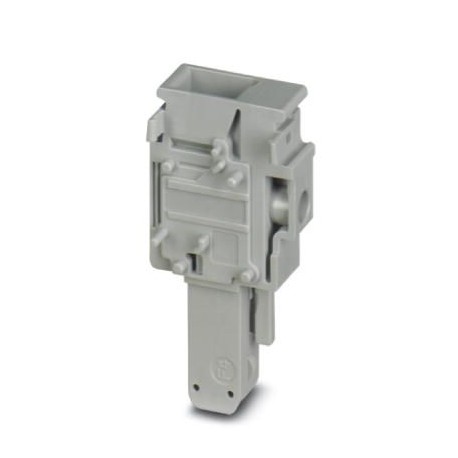

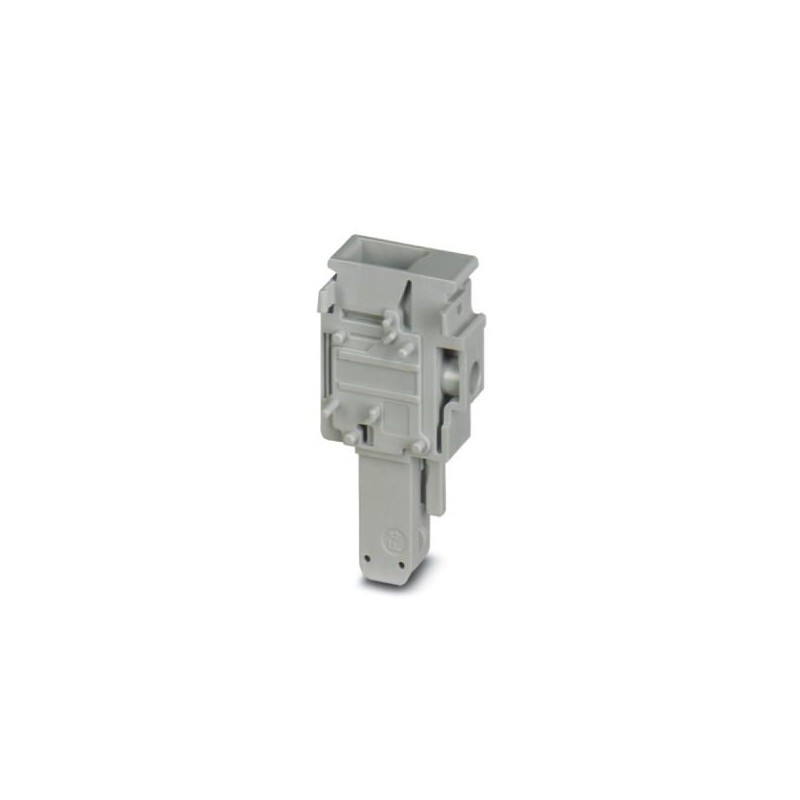

UP 6/ 1-R 3060791 PHOENIX CONTACT Conector, tipo de conexión: Conexión por tornillo, número de conexiones: 1..
UP 6/ 1-R
3060791
PHOENIX_CONTACT
50
Conector, tipo de conexión: Conexión por tornillo, número de conexiones: 1, número de polos: 1, sección:0,2 mm² - 6 mm², AWG: 24 - 8, anchura: 8,2 mm, altura: 42,7 mm, color: gris
Conector, tensión nominal: 1000 V, corriente nominal: 41 A, número de polos: 1, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 6 mm², sección:0,2 mm²- 6 mm², color: gris
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 1 |
| Sección nominal | 6 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Generalidades
| Corriente de carga máxima | 41 A (con una sección de conductor de 6 mm²) |
|---|---|
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 61984 |
| Corriente de carga máxima | 41 A (con una sección de conductor de 6 mm²) |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 1000 V |
| Pared lateral abierta | nein |
| Número de polos | 1 |
Dimensiones
| Anchura | 8,2 mm |
|---|---|
| Longitud | 21 mm |
| Altura | 42,7 mm |
| Altura de montaje | 26,00 mm |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Conexión según norma | IEC 61984 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 8 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| Longitud a desaislar | 10 mm |
| Calibre macho | A5 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
