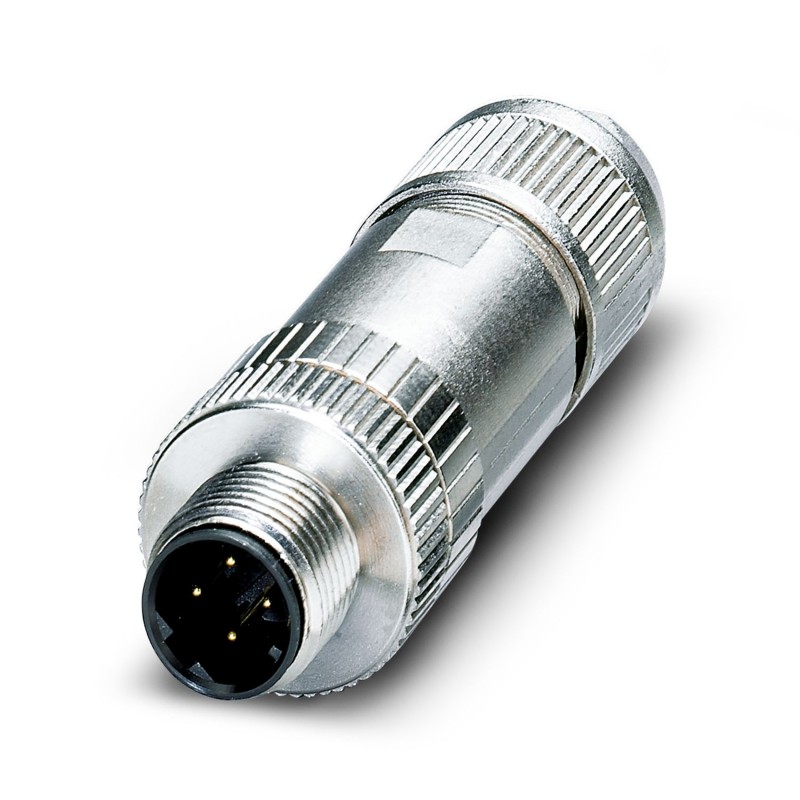

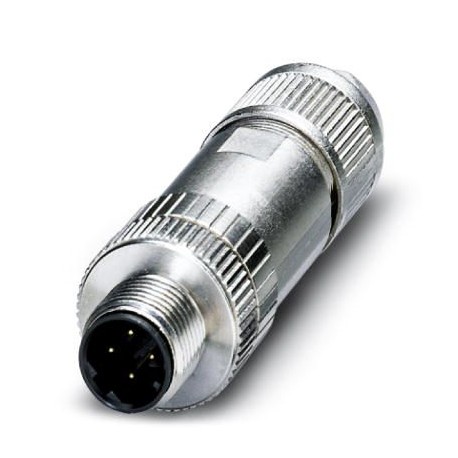

SACC-M12MSD-4Q SH PN 1554513 PHOENIX CONTACT Conector para sistema de bus
SACC-M12MSD-4Q SH PN
1554513
PHOENIX_CONTACT
Conector para sistema de bus, PROFINET CAT5 (100 MBit/s), 4-polos, apantallado, Conector macho recto M12, codificado D, Conexión por desplaz. de aislamiento, material de moleteado: Latón, niquelado, diámetro exterior del cable 4 mm ... 8 mm
Sensores > Conector de sensor-actuador
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1554513 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CDN - |
| Página del catálogo | Página 237 (C_4_2013) |
| EAN | 4046356166201 |
| Peso por unidad (sin incluir el embalaje) | 44,900 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Observación | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Corriente de dimensionamiento a 40 °C | 1,75 A |
| Tensión de dimensionamiento | 60 V DC |
| 48 V AC | |
| Número de polos | 4 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | D - datos |
| Normas/especificaciones | Conector enchufable M12 de conformidad con IEC 61076-2-101 |
| Tipo de señal/categoría | PROFINET CAT5 (conforme a IEC 11801), 100 MBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por desplaz. de aislamiento |
| Sección de conductor AWG | 23 ... 22 |
| Diámetro de conductor incl. aislamiento | ≤ 1,6 mm |
| Ciclos de conexión para cables de igual sección | ≥ 10 |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,8 Nm (Inserto de machos con casquillo de acoplamiento) | |
| 3 Nm (Tuerca de apriete con casquillo de acoplamiento) |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA6 |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material moleteado | Latón, niquelado |
| Material de la junta | Neopreno |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | de conformidad con IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1554513-SACC-M12MSD-4Q SH PN | 111 Kbytes |
|
