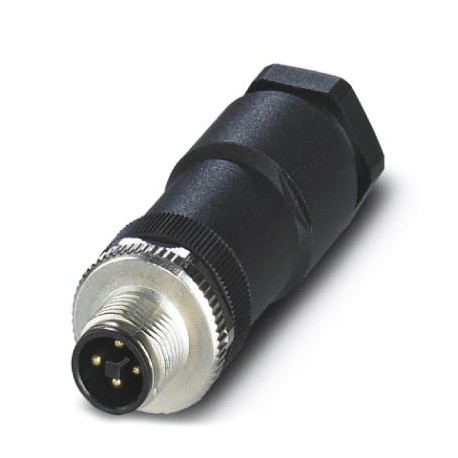

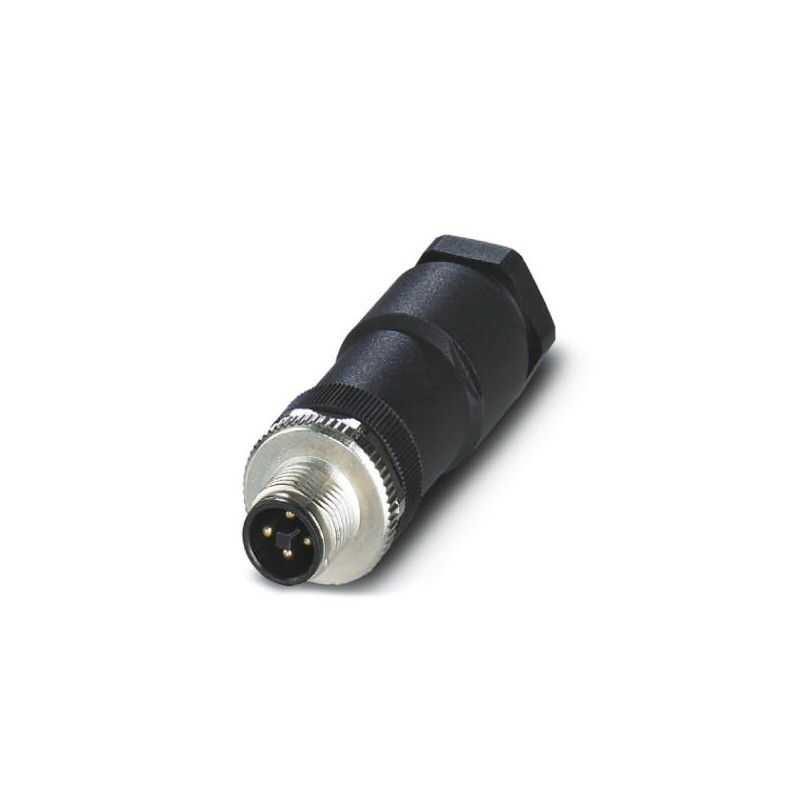

SACC-M12MST-3PECON-PG11-M 1404643 PHOENIX CONTACT Conector enchufable de potencia
SACC-M12MST-3PECON-PG11-M
1404643
PHOENIX_CONTACT
Conector enchufable de potencia, 4-polos, Conector macho recto M12, Codificado T, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg11, diámetro exterior del cable 8 mm ... 10 mm, Contacto 4 en avance
Conector de potencia, Potencia, 4-polos, sin apantallar, Conector macho recto M12, Codificado T, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg11, diámetro exterior del cable 8 mm ... 10 mm, para corriente continua hasta 12 A/63 V, Contacto 4 en avance
Sensores > Conector de sensor-actuador
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1404643 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CAB - |
| Página del catálogo | Página 286 (C_2_2017) |
| EAN | 4046356707749 |
| Peso por unidad (sin incluir el embalaje) | 25,950 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Ancho entre caras-Tuerca de unión | 19 mm |
|---|---|
| Diámetro de la caja | 20 mm |
| Longitud | 65,5 mm |
| Diámetro exterior del cable | 8 mm ... 10 mm |
| Longitud a desaislar de la envoltura | 20 mm |
| Longitud a desaislar del conductor individual | 5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP67 |
Generalidades
| Observación | Pelar la envoltura del cable 22 mm, pelar el aislamiento del hilo 7 mm, engastar la puntera y después cortarla a 5 mm. Longitud de los hilos con puntera cortada 20 mm. Conectar los hilos y apretar los tornillos de fijación con 0,2 Nm. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 12 A (al utilizar cables de 1,5 mm²) |
| 12 A (a 40 °C) | |
| Tensión de dimensionamiento | 63 V DC |
| Número de polos | 4 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | > 10 GΩ |
| Codificación | T - Power |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-111 |
| Indicación de estado | No |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor | 0,75 mm² ... 1,5 mm² (sin puntera) |
| 0,75 mm² ... 1,5 mm² (con puntera) | |
| 0,75 mm² ... 1,5 mm² (rígido) | |
| Sección de conductor AWG | 18 ... 16 (sin puntera) |
| 18 ... 16 (con puntera) | |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 1,5 Nm ... 2 Nm (Tornillo de apriete con caja aérea) | |
| 0,4 Nm (Inserto de machos con carcasa aérea atornillado hasta el tope) | |
| 0,2 Nm (Bornes de tornillo) | |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA |
| Material cuerpo de agarre | PA |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR (Sujeción de cable) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-111 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1404643-SACC-M12MST-3PECON-PG11-M | 113 Kbytes |
|
