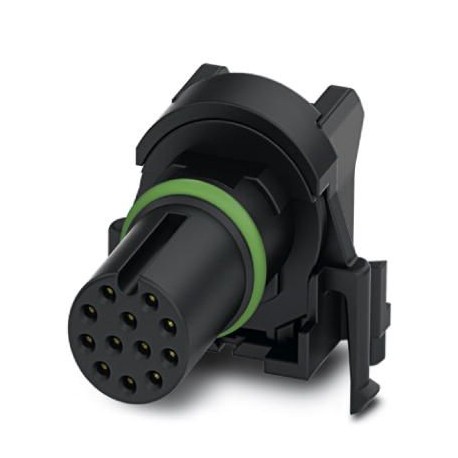

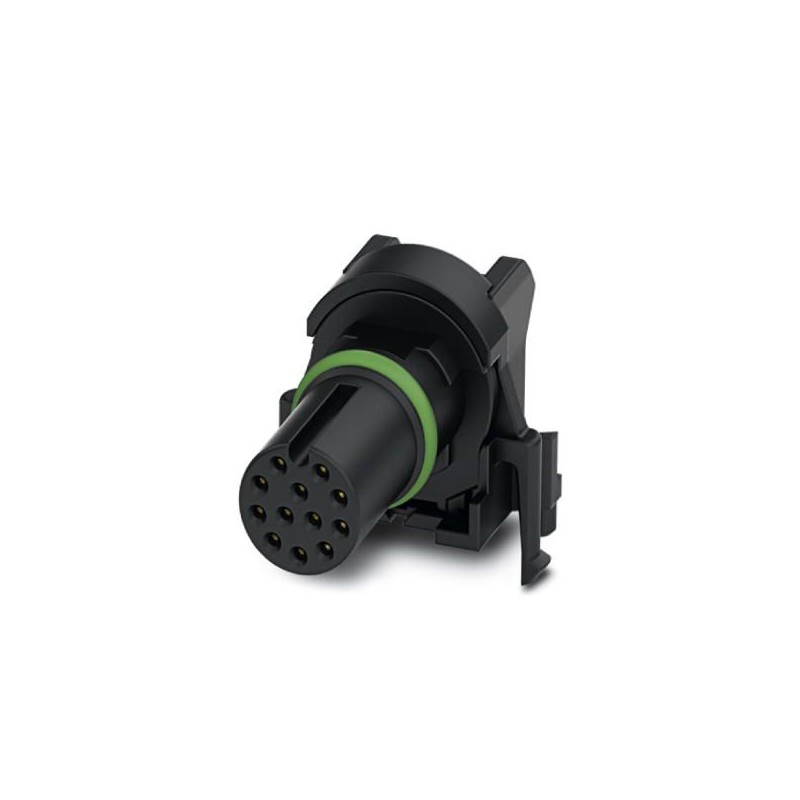

SACC-CI-M12FS-12CON-L90 1424195 PHOENIX CONTACT Conector enchufable de montaje incorp.
SACC-CI-M12FS-12CON-L90
1424195
PHOENIX_CONTACT
20
Hembra de montaje incorp. p/ sensores/actuadores, 12 polos, sin chapa de pantalla, codif. A, con conexión por soldadura acodada, solo inserto de contactos
Conector enchufable de montaje incorp., 12-polos, Hembra de conexión, M12, codificación: A , Montaje en placas de circuito impreso, Contactos de soldadura por ola, Producto alternativo según RoHS II sin excepción 6c (Pb< 0,1 %) código de art.: 1239452
Sensores > Base de conexión para sensores y actuadores
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1424195 |
|---|---|
| Unidad de embalaje | 20 pcs |
| Clave de venta | ABQCBD - |
| Cantidad de pedido mínima | 20 pcs |
| Página del catálogo | Página 253 (C_2_2013) |
| EAN | 4046356692892 |
| Peso por unidad (sin incluir el embalaje) | 6,010 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
|---|---|
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| Índice de protección | IP67 |
Generalidades
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 1,5 A |
| Tensión de dimensionamiento | 30 V |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Número de polos | 12 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Indicación de estado | No |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tipo de conexión | Patillas de soldar |
| Ciclos de enchufe | > 100 |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
| Tipo de montaje | Montaje en placas de circuito impreso |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA6T |
| Material de la junta | FKM |
Cable
| Sección de conductor | 0,14 mm² |
|---|---|
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 1,1 mm ±0,05 mm |
| Grosor de pared Aislamiento | 0,21 mm |
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Resistencia del conductor | ≤ 57,6 mΩ/m |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V AC |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (cable, disposición móvil) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
