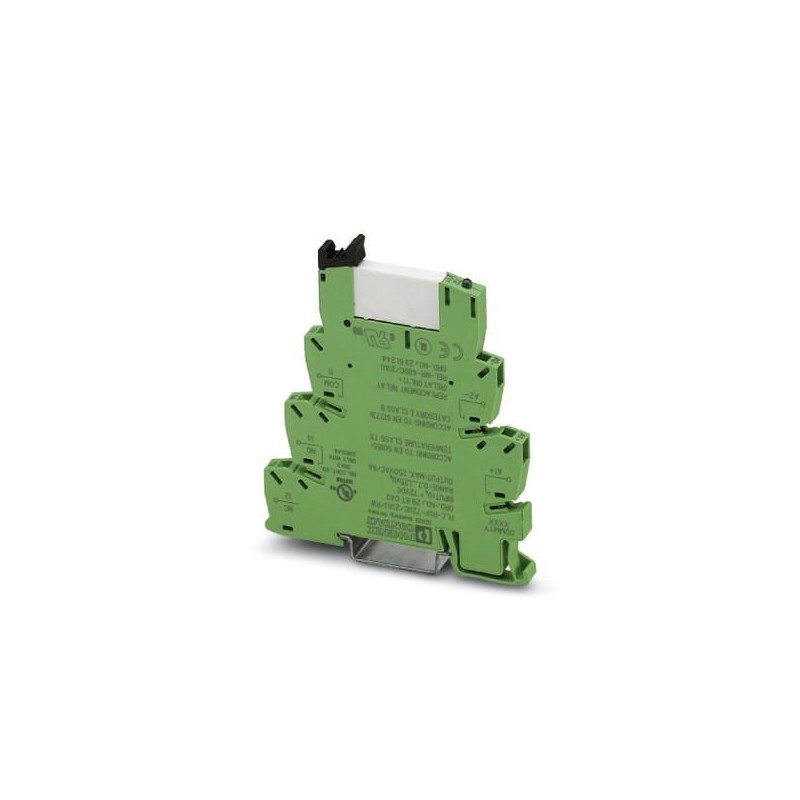

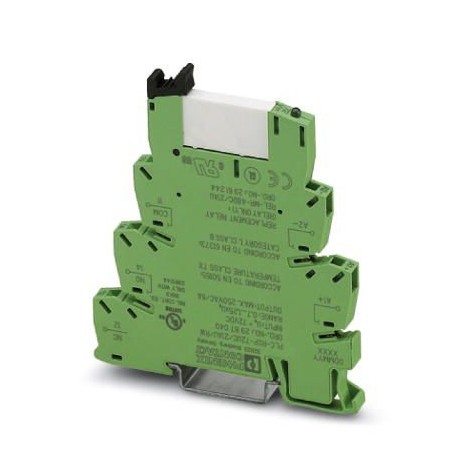

PLC-RSP- 72UC/21AU/RW
2987040
PHOENIX_CONTACT
1
Módulo de relés
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2987040 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | CK622B - |
Página del catálogo | Página 362 (C_7_2013) |
EAN | 4046356155274 |
Peso por unidad (sin incluir el embalaje) | 34,040 g |
Número de tarifa arancelaria | 85364900 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Temperatura ambiente (servicio) | -40 °C ... 70 °C (Clase de temperatura TX) |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Tensión nominal de entrada UN | 72 V DC |
---|---|
Margen de tensión de entrada referido a UN | 0,7 ... 1,25 |
Corriente de entrada típica a UN | 3 mA |
Tiempo de reacción típico | 4 ms |
Tiempo típico de apertura | 4 ms |
Tensión de bobina | 48 V DC |
Circuito de protección | Puente rectificador Puente rectificador |
Diodo de rueda libre Diodo de rueda libre | |
Prot. contra sobretensiones | |
Filtro RCZ | |
Electrónica de amplia gama | |
Indicación de la tensión de servicio | LED amarillo |
Disipación con condición nominal | 0,22 W |
Tipo de contacto | 1 contacto conmutado |
---|---|
Tipo de contacto de conmutación | Contacto simple |
Material del contacto | AgSnO, dorado duro |
Tensión de conmutación máxima | 30 V AC |
36 V DC | |
Tensión mínima de activación | 100 mV (para 10 mA) |
Corriente de conmutación mínima | 1 mA (con 24 V) |
Corriente de conexión máxima | 50 mA |
Corriente constante límite | 50 mA |
Potencia de ruptura (carga óhmica) máxima | 1,2 W (con 24 V DC) |
Capacidad de ruptura | 1 A (24 V (DC13)) |
0,2 A (110 V (DC13)) | |
0,1 A (220 V (DC13)) | |
3 A (24 V (AC15)) | |
3 A (120 V (AC15)) | |
3 A (230 V (AC 15)) |
Observación | los siguientes valores son válidos con la capa de oro destruida |
---|---|
Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos.) |
Tensión mínima de activación | 12 V AC/DC |
Corriente constante límite | 6 A |
Corriente de conmutación mínima | 10 mA |
Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
20 W (con 48 V DC) | |
18 W (con 60 V DC) | |
23 W (con 110 V DC) | |
40 W (con 220 V DC) | |
1500 VA (Para 250 V AC) |
Denominación Conexión | Lado de excitación |
---|---|
Tipo de conexión | Conexión por resorte |
Longitud a desaislar | 8 mm |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
Sección de conductor AWG | 26 ... 14 |
Denominación Conexión | Lado de contactos |
---|---|
Tipo de conexión | Conexión por resorte |
Longitud a desaislar | 8 mm |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
Sección de conductor AWG | 26 ... 14 |
Tensión de prueba Bobina de relé/contacto de relé | 4 kVeff(50 Hz, 1 min) |
---|---|
Modo operativo | Tiempo de trabajo 100 % |
Índice de protección | RT III (Relé) |
IP20 (Zócalo de relé) | |
Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
Posición para el montaje | discrecional |
Indicaciones de montaje | Alineables sin separación |
Peso neto (SAP) | 34,04 g |
Conexión según norma | CUL |
---|---|
Normas/especificaciones | EN 50155 (VDE 0115 Parte 200) |
EN 50178 | |
EN 61373 | |
EN 50121 | |
Tensión de aislamiento de dimensionamiento | 250 V AC |
Tensión transitoria de dimensionamiento | 6 kV |
Grado de polución | 2 |
Categoría de sobretensiones | III |
Clase de combustibilidad según UL 94 | V0 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes | |
PHOENIX CONTACT-2987040-PLC-RSP- 72UC/21AU/RW | 137 Kbytes |
