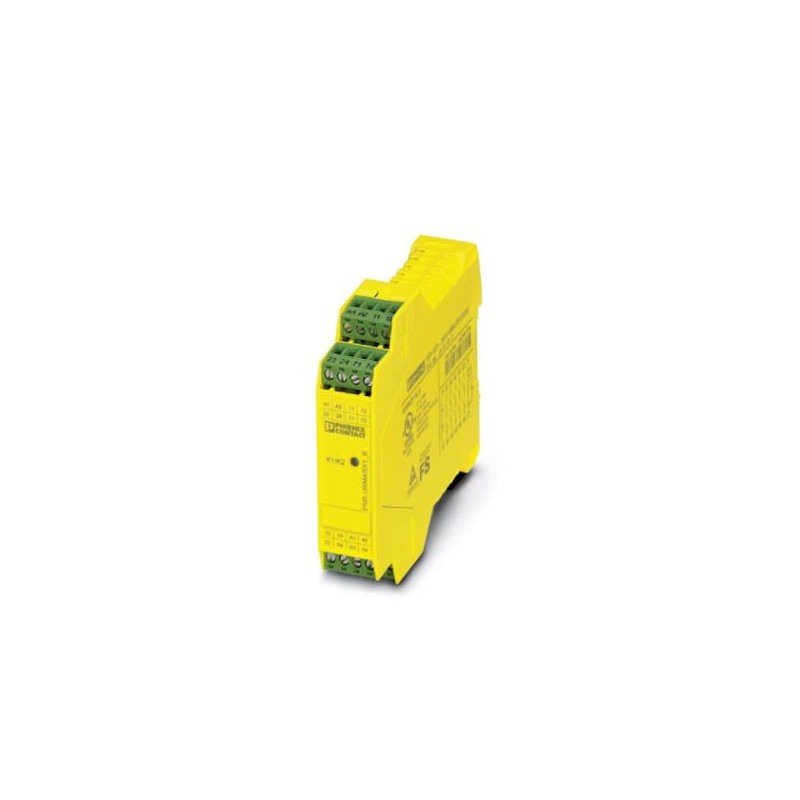

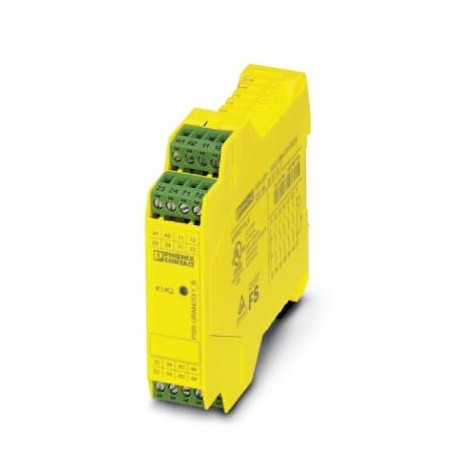

PSR-SCP- 24UC/URM4/5X1/2X2/B 2981033 PHOENIX CONTACT Ampliación de contactos de uno o dos canales, 5 contact..
PSR-SCP- 24UC/URM4/5X1/2X2/B
2981033
PHOENIX_CONTACT
Ampliación de contactos de uno o dos canales, 5 contactos abiertos, 1 contacto cerrado, 1 circuito de acuse de recibo, bornes de tornillo enchufables, ancho: 22,5 mm
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2981033 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA152 - |
| Página del catálogo | Página 263 (C_6_2017) |
| EAN | 4017918915513 |
| Peso por unidad (sin incluir el embalaje) | 205,300 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 55 °C (observar derating) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Altura de fijación | máx. 2000 m (a través de NN) |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | 24 V AC/DC -15 % / +10 % |
|---|---|
| Corriente de alimentación de control de dimensionamiento IS | típ. 81 mA AC |
| típ. 71 mA DC | |
| Consumo de potencia en US | típ. 1,94 W (AC) |
| típ. 1,7 W (DC) | |
| Corriente de cierre | 175 mA (Δt = 5 ms con Us) |
| Tiempo típico de excitación con Us | < 20 ms (con activación por A1) |
| Tiempo típico de apertura | < 20 ms (con activación por A1) |
| Tiempo de recuperación | < 1 s |
| Indicación de la tensión de servicio | 1 x LED verde |
| Circuito de protección | Prot. contra sobretensiones Varistor |
| Frecuencia de conmutación máxima | 1 Hz |
| Tiempo de filtro | 2 ms (en A1 con caídas de tensión con Us) |
Datos de salida
| Tipo de contacto | 5 circuitos de intensidad de desbloqueo |
|---|---|
| 1 circuito de acuse de recibo | |
| 1 circuito de señal | |
| Material del contacto | AgSnO2 |
| Tensión de conmutación máxima | 250 V AC/DC (Observar la curva de carga) |
| Tensión mínima de activación | 5 V AC/DC |
| Corriente constante límite | 6 A (Contacto abierto, tener en cuenta derating) |
| 6 A (Contacto cerrado) | |
| Corriente de conexión máxima | 20 A (Δt 100 ms) |
| Corriente mínima de cierre | 10 mA |
| Cuadr. Corriente suma | 72 A2(observar derating) |
| Potencia de ruptura (carga óhmica) máxima | 144 W (24 V DC, t = 0 ms) |
| 288 W (48 V DC, t = 0 ms) | |
| 110 W (110 V DC, t = 0 ms) | |
| 88 W (220 V DC, t = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Potencia de ruptura (carga inductiva) máxima | 42 W (24 V DC, τ = 40 ms) |
| 42 W (48 V DC, τ = 40 ms) | |
| 42 W (110 V DC, τ = 40 ms) | |
| 42 W (220 V DC, τ = 40 ms) | |
| Potencia de ruptura mínima | 50 mW |
| Vida útil mecánica | 10x 106operaciones |
| Capacidad de ruptura (360 operaciones por hora) | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| Fusible de salida | 10 A gL/gG (contacto abierto) |
| 6 A gL/gG (Contacto cerrado) |
Generalidades
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
|---|---|
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Peso neto | 205,3 g |
| Posición para el montaje | vertical u horizontal |
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | ver curva Derating |
| Índice de protección | IP20 |
| IP54 | |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Material carcasa | PBT |
| Color carcasa | amarillo |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| enchufable | sí |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Parámetros técnicos de seguridad
| Categoría de parada | 0 |
|---|---|
| Denominación | IEC 61508 - alta demanda |
| Safety Integrity Level (SIL) | 3 (en combinación con dispositivo de evaluación adecuado) |
| Denominación | IEC 61508 - baja demanda |
| Safety Integrity Level (SIL) | 3 (en combinación con dispositivo de evaluación adecuado) |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | e (en combinación con dispositivo de evaluación adecuado) |
| Categoría | 4 (en combinación con dispositivo de evaluación adecuado) |
| Denominación | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (en combinación con dispositivo de evaluación adecuado) |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178/VDE 0160 |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento / aislamiento | Aislamiento básico 4 kV: entre todos los circuitos de intensidad y la carcasa Separación segura, aislamiento reforzado de 6 kV: entre A1/A2, 11/12, 23/24, 71/72 y 33/34, 43/44, 53/54, 63/64 |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Choque | 15g |
| Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
| Conformidad | Conformidad CE |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981033-PSR-SCP- 24UC/URM4/5X1/2X2/B | 122 Kbytes |
|
