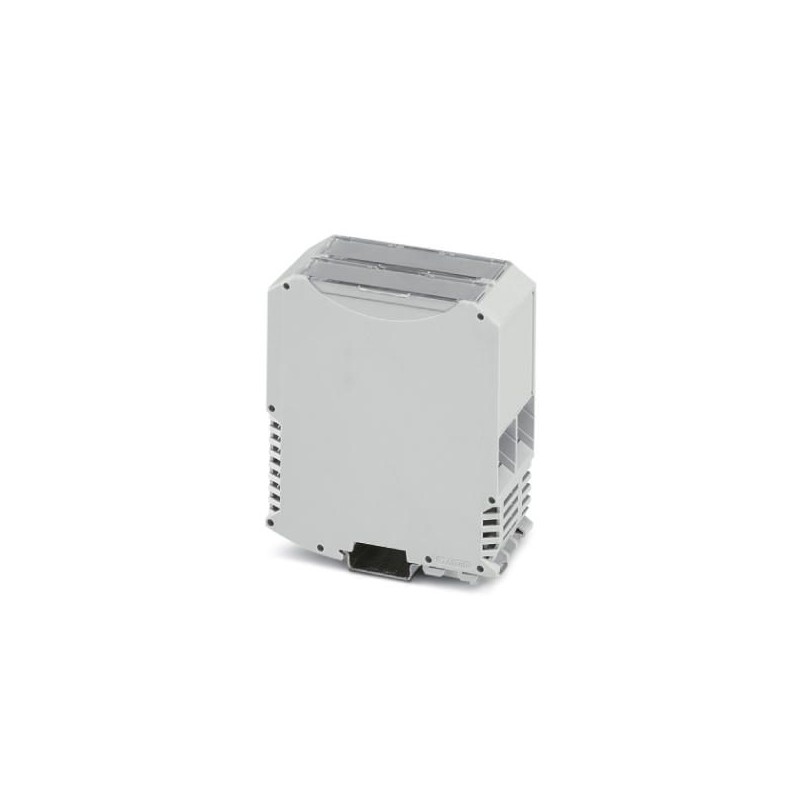

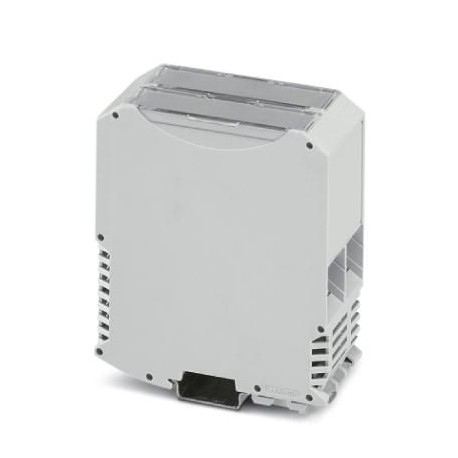

ME MAX 45 U-U1 KMGY 2713492 PHOENIX CONTACT Caja para electrónica
ME MAX 45 U-U1 KMGY
2713492
PHOENIX_CONTACT
10
Carcasa completa con rendijas de ventilación, puenteado transversal: Conector de bus para carriles, color: gris claro, anchura: 45 mm, longitud: 99 mm, altura: 114,5 mm, número de polos conector transversal: 5
Caja para carril, Carcasa completa con pasador de metal, diseño alto, con rendijas de ventilación, anchura: 45,2 mm, altura: 99 mm, profundidad: 113,65 mm, color: gris luminoso (7035), puenteado transversal: Conector de bus para carril (opcional), número de polos conector transversal: 5
Envolventes electrónica
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2713492 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | ACHABA - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 688 (C_1_2013) |
| EAN | 4017918936129 |
| Peso por unidad (sin incluir el embalaje) | 70,029 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Caja para electrónica |
|---|---|
| Tipo | ME MAX 45 U-U1 KMGY |
| Código | 2713492 |
| Tipo de carcasa | Caja para carril |
| Ejecución | Diseño alto |
| Código IP máximo alcanzable | IP20 |
| Tipo de montaje | Montaje sobre carril |
| Número de pisos | 1 |
| Orificio de ventilación disponible | sí |
| Número de polos máx. | 10 (paso: 3,5 mm) |
| 8 (paso: 5 mm) | |
| 6 (paso: 7,25 mm/7,5 mm) |
Dimensiones
| Esquema de dimensiones | |
|---|---|
| Anchura [ w ] | 45 mm |
| Altura [ h ] | 99 mm |
| Profundidad [ d ] | 114,5 mm |
| Profundidad a partir del borde superior del carril [ d ] | 107 mm |
Datos del material
| Color (RAL) | gris claro (7035) |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Material carcasa | Poliamida |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la disipación) |
| Humedad relativa del aire (almacenamiento / transporte) | 80 % |
Datos de la placa de circuito impreso
| Número de alojamientos de placa de circuito impreso | 2 |
|---|---|
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Posición para el montaje | vertical (carril horizontal) |
| Tipo de fijación de placas de circuito impreso | Bloqueo |
Potencia disipada de carcasa individual a 20 °C
| Temperatura ambiente | 20 °C |
|---|---|
| Facto de reducción | 1 |
| Posición para el montaje | vertical |
| Potencia disipada | 8,2 W |
Potencia disipada de carcasa individual a 30 °C
| Temperatura ambiente | 30 °C |
|---|---|
| Facto de reducción | 0,91 |
| Posición para el montaje | vertical |
| Potencia disipada | 7,45 W |
Potencia disipada de carcasa individual a 40 °C
| Temperatura ambiente | 40 °C |
|---|---|
| Facto de reducción | 0,81 |
| Posición para el montaje | vertical |
| Potencia disipada | 6,65 W |
Potencia disipada de carcasa individual a 50 °C
| Temperatura ambiente | 50 °C |
|---|---|
| Facto de reducción | 0,7 |
| Posición para el montaje | vertical |
| Potencia disipada | 5,75 W |
Potencia disipada de carcasa individual a 60 °C
| Temperatura ambiente | 60 °C |
|---|---|
| Facto de reducción | 0,57 |
| Posición para el montaje | vertical |
| Potencia disipada | 4,65 W |
Resistencia mecánica/tambor descendente
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
|---|---|
| Altura de caída | 50 cm |
| Número de ciclos de caída | 10 |
Prueba vibración
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 - 58,1 Hz) |
| Aceleración | 2g (58,1 - 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
Choques
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Tipo de choque | Semisinusoide |
| Aceleración | 15g |
| Duración del choque | 11 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Índices de protección mediante carcasa (código IP)
| Especificación del ensayo | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Resultado Grado de protección Código IP | IP20 |
Observaciones generales
| Tipo de observación | Indicación de montaje: |
|---|---|
| Observación | Observe la hoja de datos de la serie en el área de descarga. |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 10 |
| Denominación Unidades de embalaje | Unidades |
| Tipo del embalaje exterior | Cartón |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027180401eCl@ss 4.127180401eCl@ss 5.027180506eCl@ss 5.127180500eCl@ss 6.027180800eCl@ss 7.027182702eCl@ss 8.027182702eCl@ss 9.027182702
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2713492-ME MAX 45 U-U1 KMGY | 103 Kbytes |
|
