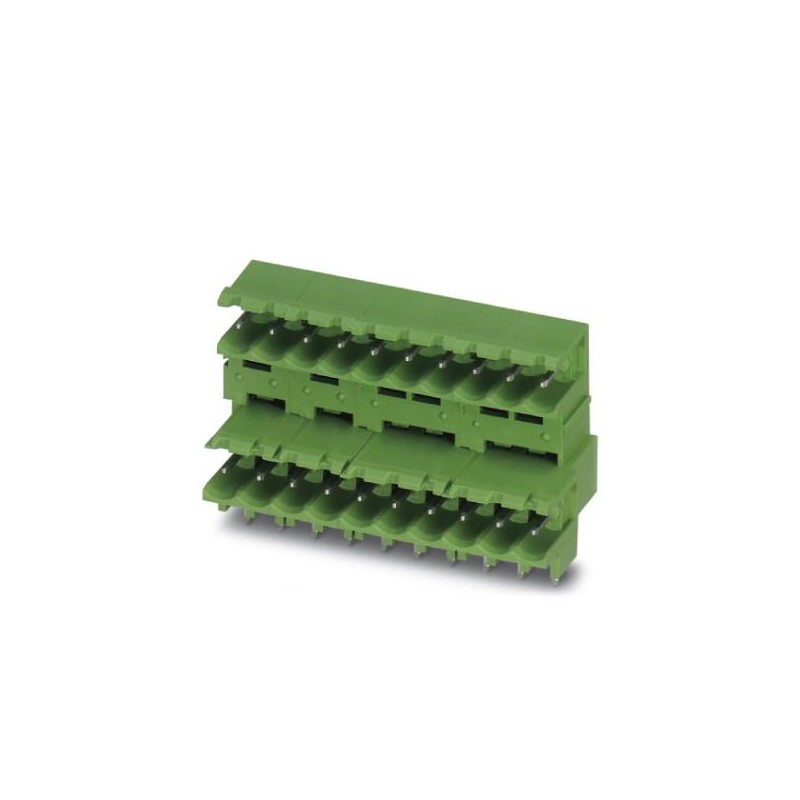

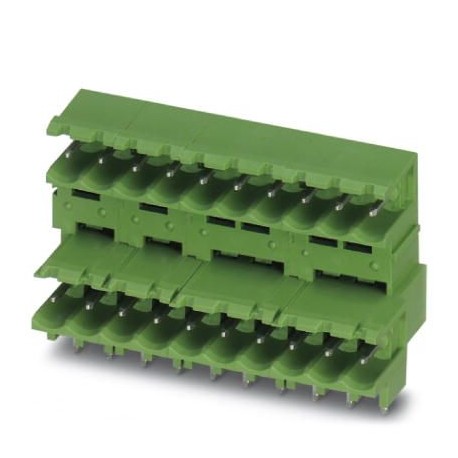

MDSTBW 2,5/10-G 1846894 PHOENIX CONTACT Carcasa pasamuros
MDSTBW 2,5/10-G
1846894
PHOENIX_CONTACT
50
Carcasa de base, corriente nominal: 10 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 10, paso: 5 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola, ¡El artículo puede alinearse con distintos números de polos! En el caso de una combinación con partes enchufables MVSTB o FKCV, debe utilizarse un conector MVSTBW (o FKCVW) y un conector MVSTBR (o FKCVR), respectivamente. ¡Una combinación con partes enchufables TMSTBP no es posible!
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 10 A, tensión de dimensionamiento (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, Número de potenciales: 20, Número de filas: 2,Número de polos por fila: 10, número de conexiones: 20, familia de artículos: MDSTBW 2,5/..-G, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,8 mm, Stecksystem: CLASSIC COMBICON, Bloqueo: sin, tipo de embalaje: empaquetado en caja, ¡El artículo puede alinearse con distintos números de polos! En el caso de una combinación con partes enchufables MVSTB o FKCV, debe utilizarse un conector MVSTBW (o FKCVW) y un conector MVSTBR (o FKCVR), respectivamente. ¡Una combinación con partes enchufables TMSTBP no es posible!
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1846894 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAFGA - |
| Página del catálogo | Página 329 (C_1_2013) |
| EAN | 4017918184582 |
| Peso por unidad (sin incluir el embalaje) | 16,323 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 22,1 mm |
|---|---|
| Anchura | 52,5 mm |
| Paso | 5 mm |
| Media a | 45 mm |
| Anchura [ w ] | 52,5 mm |
| Altura [ h ] | 27,5 mm |
| Altura de construcción | 23,7 mm |
| Longitud de la patilla de soldar | 3,8 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Longitud | 22,1 mm |
Generalidades
| Familia de artículos | MDSTBW 2,5/..-G |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 10 A |
| Corriente de carga máxima | 10 A |
| Aislamiento | PBT |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 10 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1846894-MDSTBW 2,5/10-G | 154 Kbytes |
|
