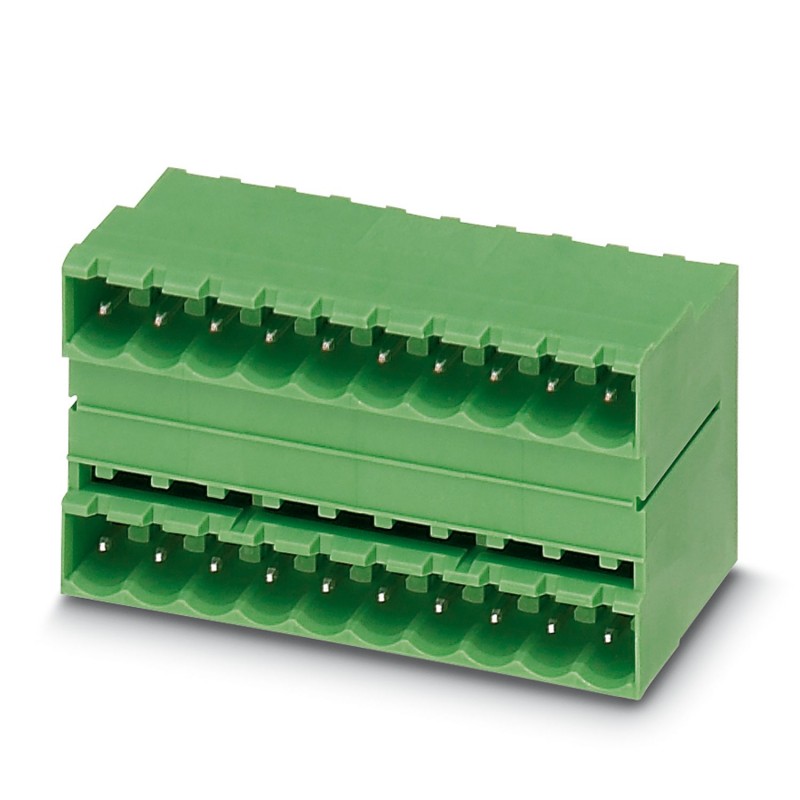

MDSTB 2,5/ 8-G1 1762758 PHOENIX CONTACT Carcasa pasamuros
MDSTB 2,5/ 8-G1
1762758
PHOENIX_CONTACT
50
Carcasa de base, corriente nominal: 10 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 8, paso: 5 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola, En el caso de una combinación con partes enchufables MVSTB o FKCV, debe utilizarse un conector MVSTBW (o FKCVW) y un conector MVSTBR (o FKCVR), respectivamente. ¡Una combinación con partes enchufables TMSTBP no es posible!
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 10 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 16, número de filas: 2, número de polos: 8, número de conexiones: 16, familia de artículos: MDSTB 2,5/..-G1, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja, En el caso de una combinación con partes enchufables MVSTB o FKCV, debe utilizarse un conector MVSTBW (o FKCVW) y un conector MVSTBR (o FKCVR), respectivamente. ¡Una combinación con partes enchufables TMSTBP no es posible!
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1762758 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAFGA - |
| Página del catálogo | Página 329 (C_1_2013) |
| EAN | 4017918031336 |
| Peso por unidad (sin incluir el embalaje) | 14,500 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | GR (Grecia) |
Dimensiones
| Longitud [ l ] | 22 mm |
|---|---|
| Anchura | 41,56 mm |
| Paso | 5 mm |
| Media a | 35 mm |
| Anchura [ w ] | 41,56 mm |
| Altura [ h ] | 32,5 mm |
| Altura de construcción | 29 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Longitud | 22 mm |
Generalidades
| Familia de artículos | MDSTB 2,5/..-G1 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 10 A |
| Corriente de carga máxima | 10 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 8 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1762758-MDSTB 2,5/ 8-G1 | 163 Kbytes |
|
