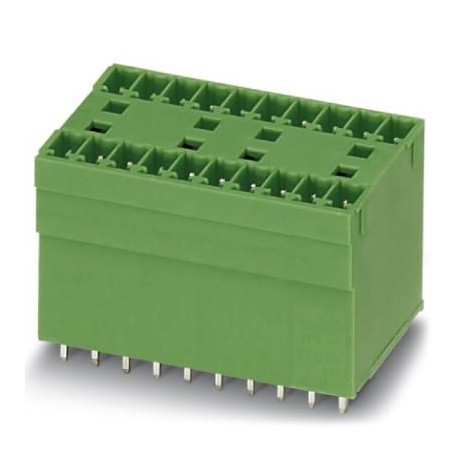

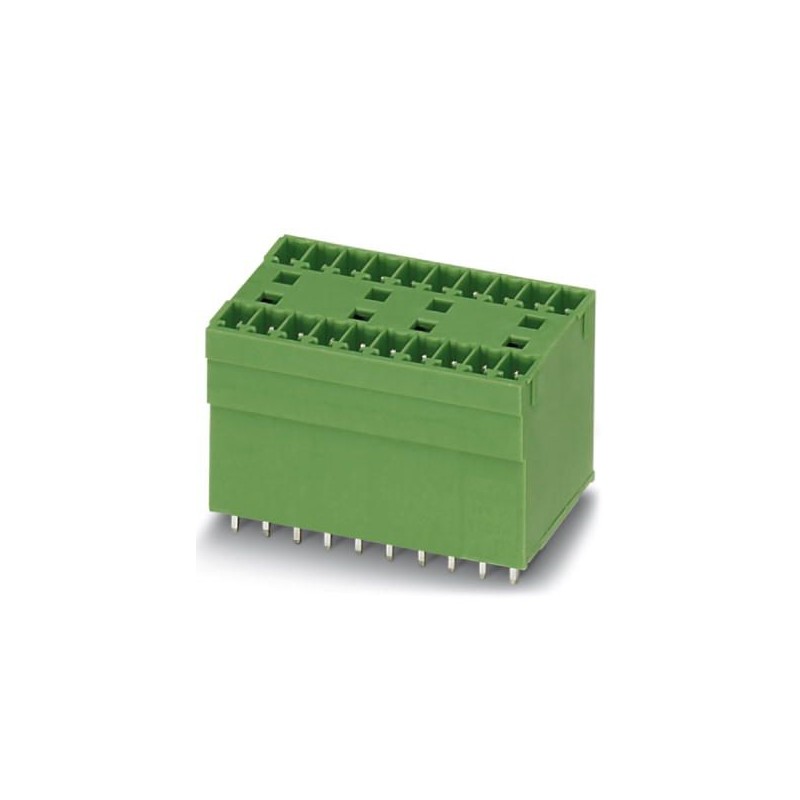

MCDV 1,5/13-G1-3,81 1847848 PHOENIX CONTACT Carcasa pasamuros
MCDV 1,5/13-G1-3,81
1847848
PHOENIX_CONTACT
50
Carcasa de base, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 13, paso: 3,81 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola, En el caso de una combinación con partes enchufables MCV, debe utilizarse un conector MCVW y un conector MCVR, respectivamente.
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Macho, Número de potenciales: 26, Número de filas: 2,Número de polos por fila: 13, número de conexiones: 26, familia de artículos: MCDV 1,5/..-G1, paso: 3,81 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,4 mm, Stecksystem: MINI COMBICON, Bloqueo: sin, tipo de embalaje: empaquetado en caja, En el caso de una combinación con partes enchufables MCV, debe utilizarse un conector MCVW y un conector MCVR, respectivamente.
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1847848 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEGA - |
| Página del catálogo | Página 237 (C_1_2013) |
| EAN | 4017918113964 |
| Peso por unidad (sin incluir el embalaje) | 13,589 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 22,7 mm |
|---|---|
| Anchura | 50,92 mm |
| Paso | 3,81 mm |
| Media a | 45,72 mm |
| Anchura [ w ] | 50,92 mm |
| Altura [ h ] | 25,3 mm |
| Altura de construcción | 21,9 mm |
| Longitud de la patilla de soldar | 3,4 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Separación entre vástagos | 15,24 mm |
| Longitud | 22,7 mm |
Generalidades
| Familia de artículos | MCDV 1,5/..-G1 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Corriente de carga máxima | 8 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 13 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1847848-MCDV 1,5/13-G1-3,81 | 149 Kbytes |
|
