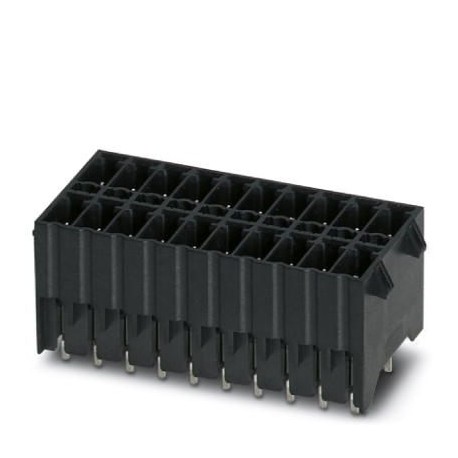

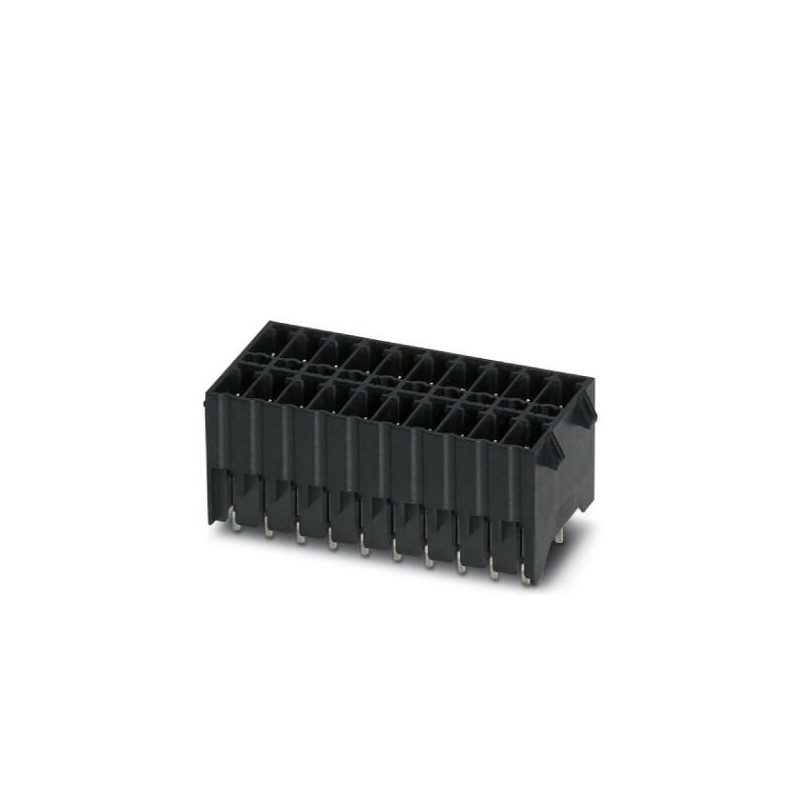

MCDNV 1,5/13-G1-3,5 RNP14THR 1952610 PHOENIX CONTACT Carcasa pasamuros
MCDNV 1,5/13-G1-3,5 RNP14THR
1952610
PHOENIX_CONTACT
40
Carcasa de base, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 13, paso: 3,5 mm, color: negro, superficie contactos: Estaño, montaje: Soldar THR, Artículo con saliente de encaje. La longitud de pin es de 14 mm. Para obtener información para el usuario y recomendaciones de diseño sobre la tecnología Through Hole Reflow, consulte bajo: "Descargas"
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 26, número de filas: 2, número de polos: 13, número de conexiones: 26, familia de artículos: MCDNV 1,5/..-G1-RN-THR, paso: 3,5 mm, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 1,4 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja, Artículo con saliente de encaje. La longitud de pin es de 14 mm. Para obtener información para el usuario y recomendaciones de diseño sobre la tecnología Through Hole Reflow, consulte bajo: "Descargas"
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1952610 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEGB - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 221 (C_1_2013) |
| EAN | 4017918919726 |
| Peso por unidad (sin incluir el embalaje) | 53,500 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | BG (Bulgaria) |
Dimensiones
| Longitud [ l ] | 15,2 mm |
|---|---|
| Anchura | 49,2 mm |
| Paso | 3,5 mm |
| Media a | 42 mm |
| Anchura [ w ] | 49,2 mm |
| Altura [ h ] | 14,7 mm |
| Altura de construcción | 13,3 mm |
| Longitud de la patilla de soldar | 1,4 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Separación entre vástagos | 8,30 mm |
| Longitud | 15,2 mm |
Generalidades
| Familia de artículos | MCDNV 1,5/..-G1-RN-THR |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Corriente de carga máxima | 8 A (por polo) |
| Aislamiento | LCP |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 13 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1952610-MCDNV 1,5/13-G1-3,5 RNP14THR | 149 Kbytes |
|
