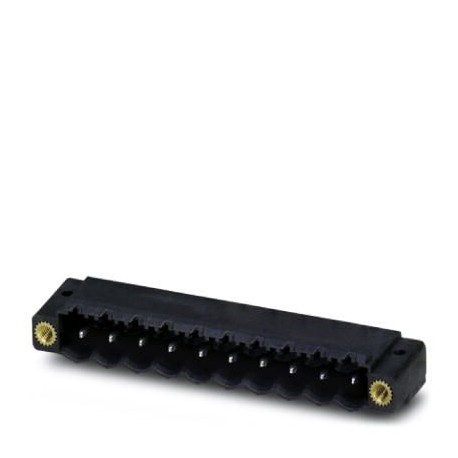

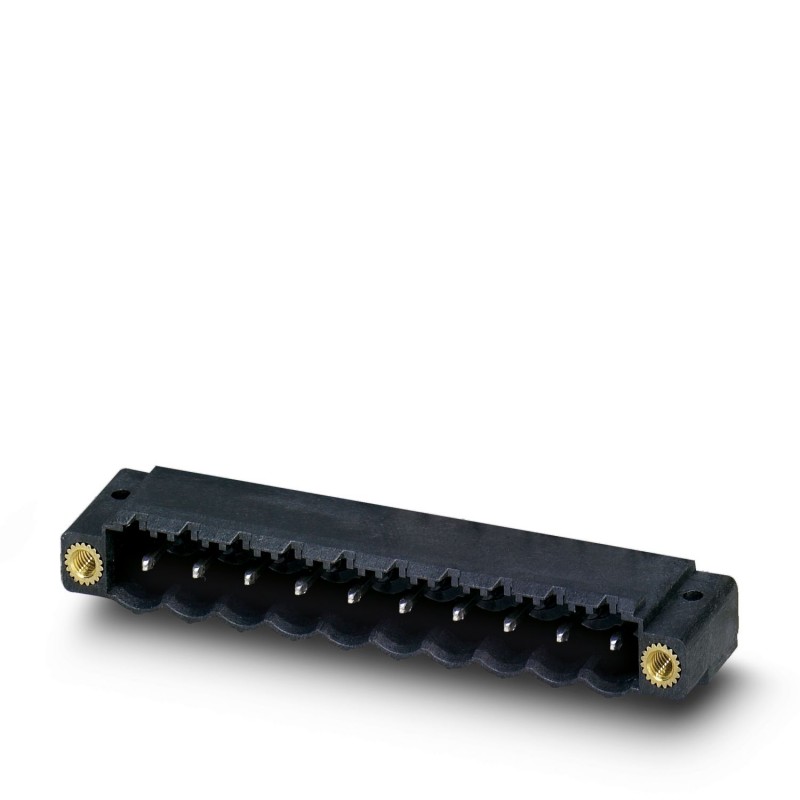

CC 2,5/ 9-GF-5,08 P26THRR88 1954870 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
CC 2,5/ 9-GF-5,08 P26THRR88
1954870
PHOENIX_CONTACT
240
Conector enchufable para placa de circ. impreso
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 9, número de filas: 1, número de polos: 9, número de conexiones: 9, familia de artículos: CC 2,5/..-GF, paso: 5,08 mm, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (rosca), tipo de embalaje: Correa de 88 mm de ancho, Encontrará más información para el usuario y recomendaciones de diseño sobre la tecnología Through Hole Reflow en: Downloads
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1954870 |
|---|---|
| Unidad de embalaje | 240 pcs |
| Clave de venta | AAAFDB - |
| Cantidad de pedido mínima | 240 pcs |
| Página del catálogo | Página 303 (C_1_2013) |
| EAN | 4017918925697 |
| Peso por unidad (sin incluir el embalaje) | 6,500 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 12 mm |
|---|---|
| Anchura | 55,88 mm |
| Paso | 5,08 mm |
| Media a | 40,64 mm |
| Anchura [ w ] | 55,88 mm |
| Altura [ h ] | 11,2 mm |
| Altura de construcción | 8,6 mm |
| Longitud de la patilla de soldar | 2,6 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Longitud | 12 mm |
Generalidades
| Familia de artículos | CC 2,5/..-GF |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Corriente de carga máxima | 12 A (por polo) |
| Aislamiento | LCP |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 9 |
Indicaciones generales
| Tipo de observación | Datos sobre procesos de soldadura |
|---|---|
| Observación | Procesamiento en procesos de soldadura por reflujo conforme a IEC 60068-2-58 o DIN EN 61760-1 (versión actual, respectivamente) Moisture Sensitive Level (MSL) = 1 según IPC/JEDEC J-STD-020-C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1954870-CC 2,5/ 9-GF-5,08 P26THRR88 | 204 Kbytes |
|
