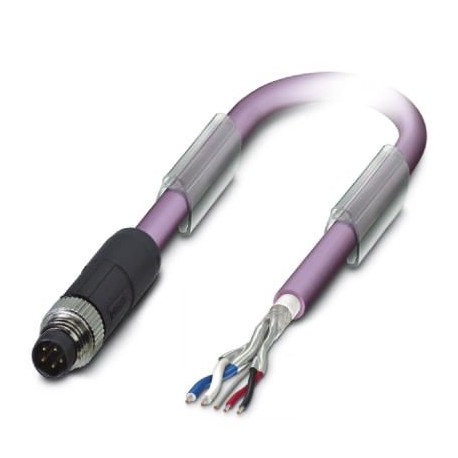

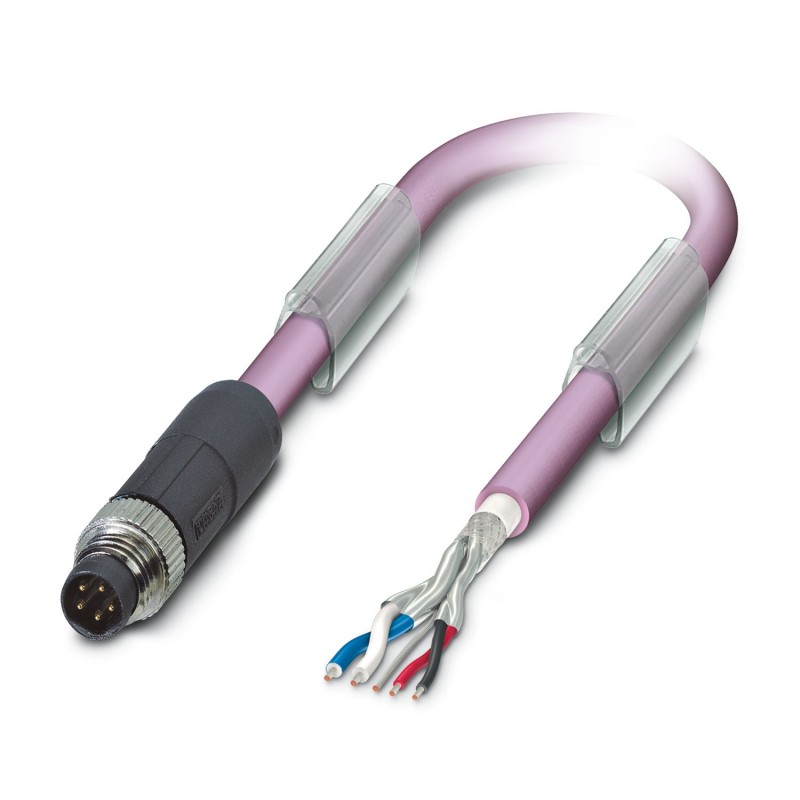

SAC-5P-M 8MS/10,0-920 1575738 PHOENIX CONTACT Cable de sistema de bus
SAC-5P-M 8MS/10,0-920
1575738
PHOENIX_CONTACT
Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos, PUR sin halógenos, violeta RAL 4001, apantallado, Conector macho recto M8, a extremo de cable libre, longitud de cable: 10 m, Conector enchufable sin apantallar
Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos sin halógenos, apantallado, Conector recta M8, codificación: B, a extremo de cable libre, longitud de cable: 10 m, Conector enchufable sin apantallar
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1575738 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1BDD - |
| Página del catálogo | Página 432 (C_2_2017) |
| EAN | 4046356423847 |
| Peso por unidad (sin incluir el embalaje) | 570,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Observación | Encontrará otros productos con longitud de cable variable en el apartado Accesorios |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 30 V AC |
| 30 V DC | |
| Número de polos | 5 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | B - inverso |
| Tipo de señal/categoría | CANopen® |
| DeviceNet™ | |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Par de apriete | 0,2 Nm (Conector enchufable M8) |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material moleteado | Fundición inyectada de cinc, niquelada |
Asignación de conexiones
| Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) | SR (Pantalla) |
|---|---|
| 2 (Conector) | RD (V+) | |
| 4 (Conector) | BK (V-) | |
| 3 (Conector) | WH (CAN_H) | |
| 5 (Conector) | BU (CAN_L) |
Cable
| Tipo de cable | Bus CAN/DeviceNet |
|---|---|
| Tipo de cable (abreviatura) | 920 |
| UL AWM Style | 21198 (80 °C/300 V) |
| Construcción de cable | 2xAWG24/19+2xAWG22/19 |
| Sección de conductor | 2x 0,25 mm² (Línea de datos) |
| 2x 0,34 mm² (Fuente de alimentación) | |
| 1x 0,34 mm² (Conductor de referencia) | |
| Línea de señales AWG | 24 |
| Alimentación de tensión AWG | 22 |
| Construcción del conductor cable de señales | 19x 0,13 mm |
| Construcción del conductor alimentación de tensión | 19x 0,15 mm |
| Diámetro de los conductores, aislamiento incluido | 1,95 mm ±0,05 mm (Línea de datos) |
| 1,4 mm ±0,05 mm (Fuente de alimentación) | |
| Colores de conductor | rojo-negro, azul-blanco |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Hoja de aluminio revestida de plástico, lado de aluminio exterior |
| Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 80 % |
| Envoltura exterior, color | violeta RAL 4001 |
| Diámetro exterior del cable D | 6,7 mm ±0,3 mm |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Número de ciclos de flexión | 5000000 |
| Radio de flexión | 70 mm |
| Radio de curvatura, inserto de cadenas de arrastre | 10 x D |
| Trayecto de avance | 4,5 m |
| Velocidad de avance | 3 m/s |
| Aceleración | 3 m/s² |
| Peso del cable | 90 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PE espumado (Línea de datos) |
| PE (Fuente de alimentación) | |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 5 GΩ*km (Línea de datos) |
| ≥ 5 GΩ*km (Fuente de alimentación) | |
| Resistencia al pulido | ≤ 181,80 Ω/km (Línea de datos) |
| ≤ 114,80 Ω/km (Fuente de alimentación) | |
| Capacidad de la línea | nom. 40 nF/km (Línea de datos) |
| Impedancia propia | 120 Ω ±10 % (con 1 MHz) |
| Atenuación | ≤ 22,9 dB/km (con 1 MHz) |
| ≤ 16,4 dB/km (a 500 kHz) | |
| ≤ 9,5 dB/km (A 125 kHz) | |
| Tensión nominal Cable | ≤ 300 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
| Resistencia a las llamas | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1 | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| según IEC 60754-1 | |
| Otras resistencias | poco adherente |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (cable, disposición móvil) |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1575738-SAC-5P-M 8MS/10,0-920 | 146 Kbytes |
|
