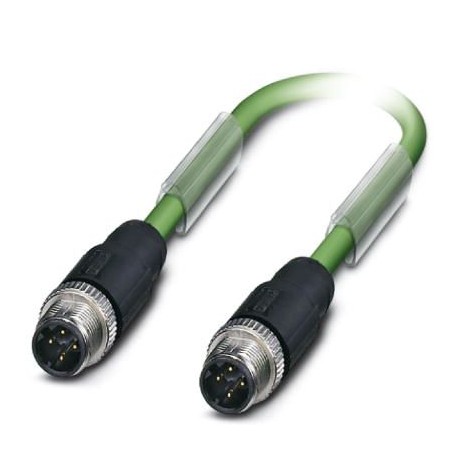

NBC-M12MSD/10,0-93B/M12MSD CMC
1524394
PHOENIX_CONTACT
1
Cable de sistema de bus, PROFINET CAT5 (100 MBit/s), 4-polos, PVC, verde RAL 6018, apantallado, Conector macho recto M12, codificado D, a Conector macho recto M12, codificado D, longitud de cable: 10 m
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, apantallado (Advanced Shielding Technology), Conector recta M12, codificación: D / IP67, a Conector recta M12, codificación: D / IP67, longitud de cable: 10 m
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1524394 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF1CJN - |
Página del catálogo | Página 264 (AX_2011) |
EAN | 4046356021470 |
Peso por unidad (sin incluir el embalaje) | 661,400 g |
Número de tarifa arancelaria | 85444290 |
País de origen | PL (Polonia) |
Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
---|---|
Índice de protección | IP65 |
IP67 |
Observación | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 10.1 Cord Sets for Balanced Cabling |
---|---|
Corriente de dimensionamiento a 40 °C | 4 A |
Tensión de dimensionamiento | 48 V AC |
60 V DC | |
Número de polos | 4 |
Resistencia de aislamiento | ≥ 100 MΩ |
Codificación | D - datos |
Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
Indicación de estado | No |
Categoría de sobretensiones | II |
Grado de polución | 3 |
Ciclos de enchufe | ≥ 100 |
Clase de combustibilidad según UL 94 | V0 |
---|---|
Material contacto | CuSn |
Material superficie del contacto | Ni/Au |
Material soporte de contactos | PA 6.6 |
Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
Material moleteado | Fundición inyectada de cinc, niquelada |
Material de la junta | NBR |
Tipo de cable | PROFINET PVC flexible CAT5 |
---|---|
Tipo de cable (abreviatura) | 93B |
Abreviatura de cable | 2YY(ST)CY |
UL AWM Style | 21694 |
Construcción de cable | 1x4xAWG22/7; SF/TQ |
Sección de conductor | 4x 0,34 mm² |
Línea de señales AWG | 22 |
Construcción del conductor cable de señales | 7x 0,25 mm |
Diámetro de los conductores, aislamiento incluido | 1,55 mm |
Colores de conductor | Blanco, amarillo, azul, naranja |
Cableado total | Cuadretes en estrella |
Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
Cubierta visual de pantalla | 85 % |
Envoltura exterior, color | verde RAL 6018 |
Grosor de pared envoltura exterior | aprox. 0,9 mm |
Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
Radio de curvatura mínimo, colocado de forma fija | 3 x D |
Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
Peso del cable | 67 kg/km |
Envoltura exterior, material | PVC |
Material Envoltura interior | PVC |
Material Aislamiento de conductor | PE |
Material Conductor | Conductor Cu estañado |
Resistencia de aislamiento | ≥ 500 MΩ*km |
Resistencia al pulido | ≤ 120,00 Ω/km |
Impedancia propia | 100 Ω ±15 Ω (a 100 MHz) |
Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
76 dB (a 4 MHz) | |
70 dB (a 10 MHz) | |
65 dB (con 16 MHz) | |
63 dB (a 20 MHz) | |
60 dB (a 31,25 MHz) | |
55 dB (a 62,5 MHz) | |
50 dB (a 100 MHz) | |
Atenuación | 2,1 dB (con 1 MHz) |
4 dB (a 4 MHz) | |
6,3 dB (a 10 MHz) | |
8 dB (con 16 MHz) | |
9 dB (a 20 MHz) | |
11,4 dB (a 31,25 MHz) | |
16,5 dB (a 62,5 MHz) | |
21,3 dB (a 100 MHz) | |
Velocidad de señales | 0,66 c |
Tiempo de tránsito de señales | 5,3 ns/m |
Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
Tensión nominal Cable | 600 V |
Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
Resistencia a las llamas | según UL 1685 (CSA FT 4) |
Resistencia al aceite | Resistente al aceite con restricciones |
Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
-40 °C ... 70 °C (cable, disposición móvil) |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
