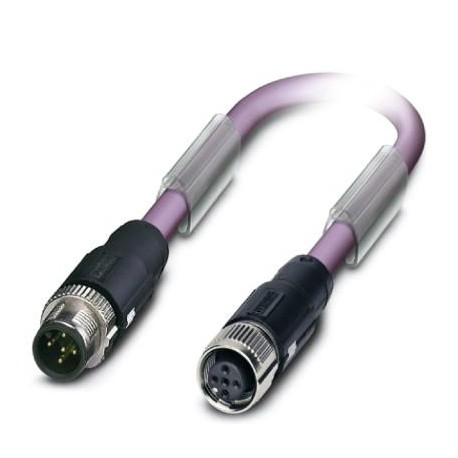

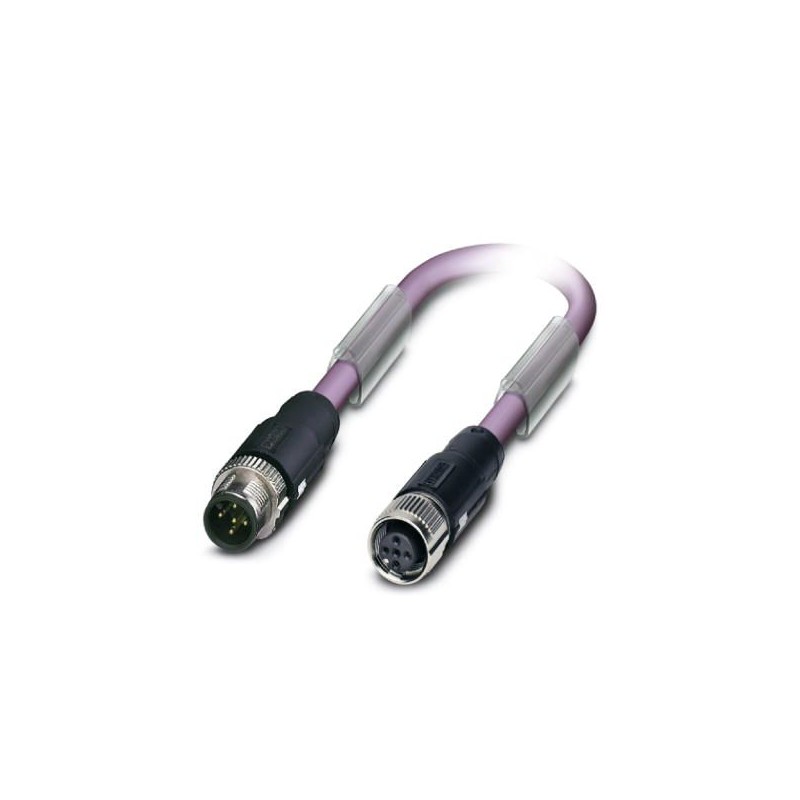

SAC-2P-MSB/15,0-910/FSB SCO 1518164 PHOENIX CONTACT Cable de sistema de bus
SAC-2P-MSB/15,0-910/FSB SCO
1518164
PHOENIX_CONTACT
Cable de sistema de bus, PROFIBUS (12 MBit/s), 2-polos, PUR sin halógenos, violeta RAL 4001, apantallado, Conector macho recto M12 SPEEDCON, codificado B, a Hembra de conexión recto M12 SPEEDCON, codificado B, longitud de cable: 15 m
Cable de sistema de bus, PROFIBUS (12 MBit/s), 2-polos sin halógenos, apantallado, Conector recta M12, codificación: B SPEEDCON, a Hembra recta M12, codificación: B SPEEDCON, longitud de cable: 15 m
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1518164 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CKC - |
| Página del catálogo | Página 429 (C_2_2017) |
| EAN | 4017918968281 |
| Peso por unidad (sin incluir el embalaje) | 930,100 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 2 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | B - inverso |
| Tipo de señal/categoría | PROFIBUS, 12 MBit/s (máx. 100 m) |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Par de apriete | 0,4 Nm (Conector M12) |
Material
| Material contacto | CuSn |
|---|---|
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
Asignación de conexiones
| Contacto | Color (denominación de señal) | Contacto (opcional) | 2 (Conector) | GN (Línea A) | 2 (Hembra) |
|---|---|
| 4 (Conector) | RD (Línea B) | 4 (Hembra) |
Cable
| Tipo de cable | PROFIBUS |
|---|---|
| Tipo de cable (abreviatura) | 910 |
| UL AWM Style | 21198 (80 °C/300 V) |
| Construcción de cable | 1x2xAWG24/19 |
| Sección de conductor | 2x 0,25 mm² (conductor de señales) |
| Línea de señales AWG | 24 |
| Construcción del conductor cable de señales | 19x 0,13 mm |
| Diámetro de los conductores, aislamiento incluido | 2,55 mm ±0,07 mm |
| Colores de conductor | rojo, verde |
| Cableado total | 2 conductores con 2 rellenos como alma |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | violeta RAL 4001 |
| Diámetro exterior del cable D | 7,8 mm ±0,2 mm |
| Menor radio de flexión, montaje fijo | 40 mm |
| Menor radio de flexión, montaje móvil | 65 mm |
| Número de ciclos de flexión | 4000000 |
| Radio de flexión | 65 mm |
| Trayecto de avance | 4,5 m |
| Velocidad de avance | 3 m/s |
| Aceleración | 3 m/s² |
| Número de ciclos de flexión | 5000000 |
| Radio de flexión | 80 mm |
| Trayecto de avance | 4,5 m |
| Velocidad de avance | 3 m/s |
| Aceleración | 3 m/s² |
| Peso del cable | 90 kg/km |
| Envoltura exterior, material | PUR |
| Material Relleno | PP |
| Material Aislamiento de conductor | Foam-Skin PP |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 5 GΩ*km |
| Resistencia del conductor | ≤ 78,6 Ω/km |
| Capacidad de la línea | nom. 30 pF/m |
| Impedancia propia | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Atenuación | ≤ 0,049 dB/m (con 16 MHz) |
| Tensión nominal Cable | 30 V |
| Tensión de prueba Conductor/Conductor | 1500 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 1500 V (50 Hz, 1 min) |
| Resistencia a las llamas | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1-2 | |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| según IEC 60754-1 | |
| Otras resistencias | poco adherente |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -30 °C ... 80 °C (cable, disposición móvil) | |
| ≤ 70 °C (Cable, uso de cadenas de arrastre) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
