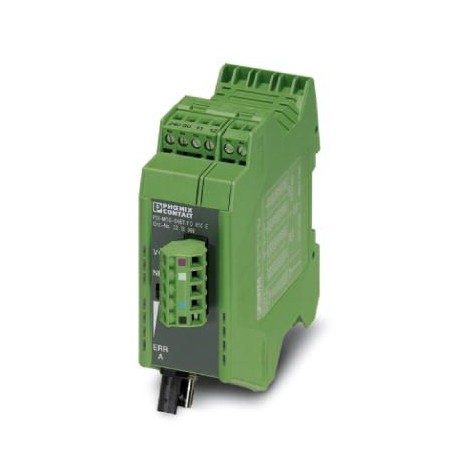

PSI-MOS-DNET/FO 850 E
2313999
PHOENIX_CONTACT
1
Convertidor de fibra óptica, con diagnóstico óptico integrado, para DeviceNet™, CAN, CANopen® hasta 1000 kbit/s, aparato terminal T, interfaces: 1 x CAN, 1 x alarma, 1 x fibra óptica (B-FOC), 850 nm, para cable PCF/de fibra de vidrio (multimodo)
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2313999 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DNC213 - |
Página del catálogo | Página 327 (C_6_2017) |
EAN | 4046356513807 |
Peso por unidad (sin incluir el embalaje) | 232,000 g |
Número de tarifa arancelaria | 85176200 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Temperatura ambiente (servicio) | -20 °C ... 60 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
Índice de protección | IP20 |
Resistencia a interferencias | EN 61000-6-2 |
Interfaz 1 | Interfaz CAN, según ISO/IS 11898 para DeviceNet, CAN, CANopen |
---|---|
Modo operativo | Semidúplex |
Número de puertos | 2 (CAN_High / CAN_Low) |
Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
Formato de fichero/codificación | Bit stuffing, NRZ |
Medio de transmisión | 2 hilos, par trenzado, apantallado |
Procedimiento de transmisión | CSMA/CA |
Longitud de transmisión | ≤ 5000 m (En función de la velocidad de transmisión de datos y del protocolo utilizado) |
Número de participantes de bus | ≤ 64 (por segmento de potencial) |
≤ 63 (DeviceNet™, direccionable lógicamente) | |
≤ 128 (CANopen®, direccionable lógicamente) | |
Resistencia terminal | 124 Ω (integrado con opción de conexión) |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 14 |
Potencia de emisión mínima | -14,5 dBm (50/125 µm) |
---|---|
-13,3 dBm (62,5/125 µm) | |
-10,2 dBm (200/230 µm) | |
Sensibilidad de receptor mínima | -28,1 dBm (50/125 µm) |
-28,1 dBm (62,5/125 µm) | |
-28,1 dBm (200/230 µm) | |
Longitud de onda | 850 nm |
Longitud de transmisión, incl. reserva del sistema de 3 dB | 4200 m (Con F-G 50/125 2,5 dB/km) |
3900 m (Con F-G 62,5/125 3,0 dB/km) | |
1800 m (con F-K 200/230 8 dB/km con conector de montaje rápido) | |
Medio de transmisión | Fibra PCF |
Fibra de vidrio multimodo | |
Protocolo de transmisión | Protocolo transparente para interfaz CAN |
Tipo de conexión | B-FOC (ST®) |
Denominación Salida | Salida de relé |
---|---|
Número de salidas | 1 |
Tipo de contacto | Contacto abierto |
Tensión mínima de activación | 11 V DC |
Tensión de conmutación máxima | 30 V DC |
Corriente constante límite | 500 mA |
Tensión nominal de alimentación | 24 V DC |
---|---|
Tensión de alimentación | 11 V DC ... 30 V DC (a través de borne enchufable de conexión por tornillo COMBICON) |
Absorción de corriente típica | 130 mA (24 V DC) |
Distorsión de bits entrada | ± 35 % (Admisible) |
---|---|
Distorsión de bits, salida | < 6,25 % |
Separación galvánica | VCC // CAN |
Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
Emisión de interferencias | EN 55011 |
Peso neto | 232 g |
Material carcasa | PA 6.6-FR |
Color | verde |
MTBF | 253 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
38 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
MTTF | 831 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
378 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
155 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
UL, EE.UU. / Canadá | 508 Listed |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
---|---|
Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
Resultado del ensayo | 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
Resultado del ensayo | 15g, duración 11 ms, impulso de choque en forma de semisinusoide |
Emisión de interferencias | EN 55011 |
Resistencia a interferencias | EN 61000-6-2 |
Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
Normas/especificaciones | EN 61000-4-2 |
Descarga en contacto | ± 6 kV |
Normas/especificaciones | EN 61000-4-3 |
EN 61000-4-4 | |
Observación | Criterio B |
Normas/especificaciones | EN 61000-4-5 |
Señal | ± 1 kV |
Normas/especificaciones | EN 55011 |
EN 61000-4-6 | |
Choque | 15g todas las direcciones del espacio, según IEC 60068-2-27 |
Vibración (servicio) | según IEC 60068-2-6: 5g, 150 Hz |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, EE.UU. / Canadá | 508 Listed |
Temperatura DNV GL | B |
Humedad DNV GL | A |
Vibración DNV GL | A |
DNV GL-EMC | B |
Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Homologación Construcción naval | DNV GL |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
