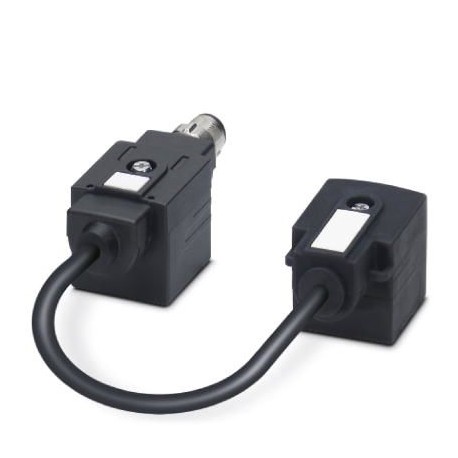

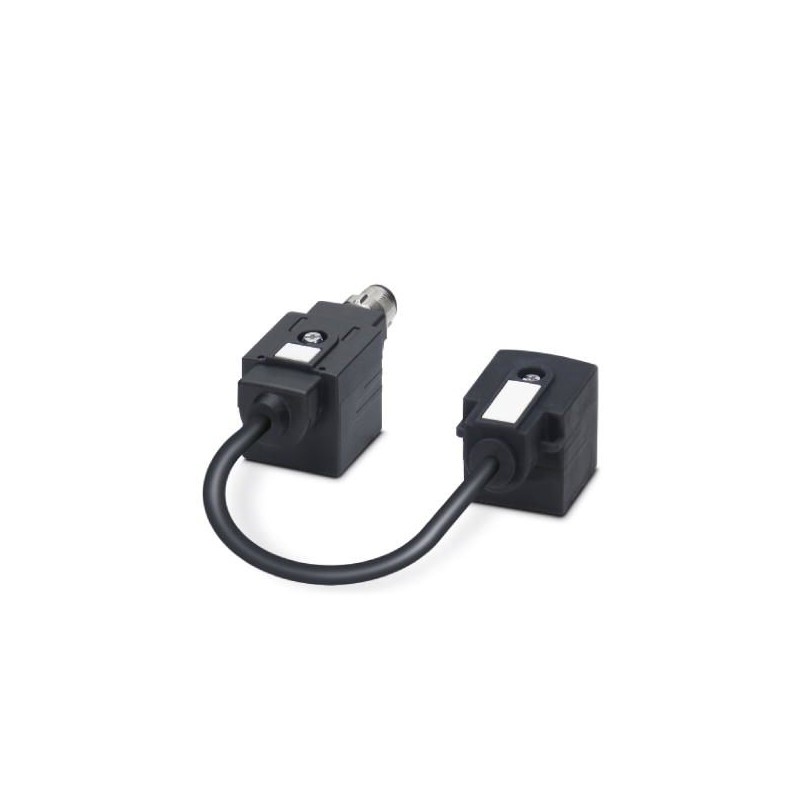

SAC-MR/0,15-116/2XA-1L-Z SCO 1458143 PHOENIX CONTACT Adaptador de conector de válvula doble
SAC-MR/0,15-116/2XA-1L-Z SCO
1458143
PHOENIX_CONTACT
Adaptador de conector de válvula doble, npn, 4-polos, PUR, negro RAL 9005, Conector macho acodado M12 SPEEDCON, codificado A, a Conector de válvula A, con 1 LED, conectado con Diodo Z y Conector de válvula A, con 1 LED, conectado con Diodo Z, distancia de conector de válvulas: 0,15 m
Adaptador de conector de válvula doble, Universal, 4-polos, Conector acodado M12, codificación: A SPEEDCON, a Conectores de válvula A, con 1 LED, conectado con Diodo Z y Conectores de válvula A, con 1 LED, conectado con Diodo Z, distancia de conector de válvulas: 0,15 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1458143 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1DPA - |
| Página del catálogo | Página 264 (C_2_2017) |
| EAN | 4046356638562 |
| Peso por unidad (sin incluir el embalaje) | 66,500 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (conector de válvula) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 24 V AC |
| 24 V DC | |
| Número de polos | 4 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Conector de válvula EN 175301-803 | |
| Tipo de señal/categoría | npn |
| Indicación de estado | 1 LED |
| Circuito de protección/componente de protección | Diodo Z |
| Potencia pulsante Wmáx | 40 W (con impulso rectangular de 100 µs) |
| Tensión de borne | 70 V (con corriente constante de 2 mA) |
| Tensión inversa | 50 V |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Ciclos de enchufe | 50 (conector de válvula) |
| Par de apriete | 0,6 Nm (conector de válvula) |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material contacto conector de válvula | CuSn |
| Material superficie de contacto del conector de válvula | Sn |
| Material inserto de contactos conector de válvula | PA 6.6 |
| Material carcasa conector de válvula | TPU |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | TPU (Junta extruida) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Denominación de norma | Conector de válvula |
| Normas/especificaciones | EN 175301-803 |
| Clase de combustibilidad según UL 94 | HB |
Cable
| Tipo de cable | PUR/PVC 0,75 mm², negro |
|---|---|
| Tipo de cable (abreviatura) | 116 |
| Abreviatura de cable | LiYY11Y |
| UL AWM Style | 20549 |
| Sección de conductor | 3x 0,75 mm² |
| Línea de señales AWG | 18 |
| Construcción del conductor cable de señales | 24x 0,20 mm |
| Diámetro de los conductores, aislamiento incluido | 1,7 mm ±0,05 mm |
| Colores de conductor | negro 1, negro 2, verde/amarillo |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Envoltura exterior, color | negro RAL 9005 |
| Diámetro exterior del cable D | 5,8 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Número de ciclos de flexión | 1000000 |
| Velocidad de avance | 2 m/s |
| Aceleración | 2,5 m/s² |
| Envoltura exterior, material | PUR |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PVC |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Resistencia del conductor | 26 Ω/km (a 20 °C) |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 1200 V |
| Características especiales | flexible |
| Resistencia a las llamas | DIN VDE 0482 |
| DIN EN 50265-2-1 | |
| según UL FT-2 | |
| Otras resistencias | poco adherente |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -5 °C ... 80 °C (cable, disposición móvil) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1458143-SAC-MR/0,15-116/2XA-1L-Z SCO | 149 Kbytes |
|
