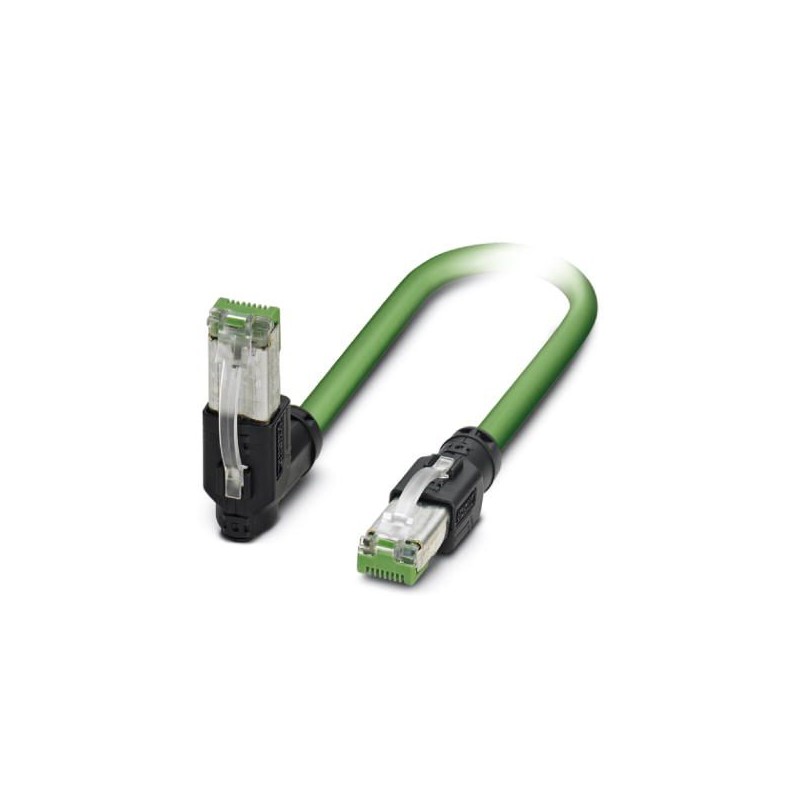

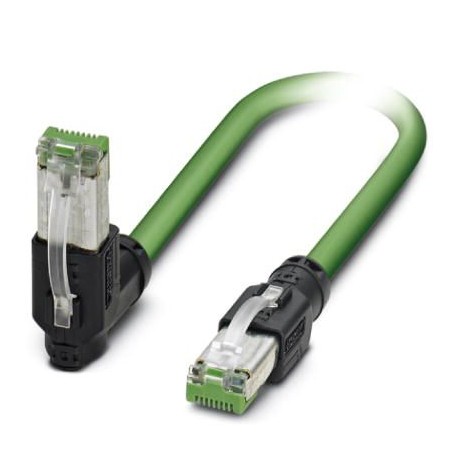

VS-PNRJ45-PNRJ45R-93G-0,3
1402498
PHOENIX_CONTACT
1
Cable patch
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1402498 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | ABNAAP - |
Página del catálogo | Página 320 (PC_2011) |
EAN | 4046356622189 |
Peso por unidad (sin incluir el embalaje) | 49,200 g |
Número de tarifa arancelaria | 85444210 |
País de origen | PL (Polonia) |
Color | negro |
---|---|
Material (componentes) | CuSn (Contacto) |
Ni/Au (Superficie contactos) | |
PA (Soporte de contactos) | |
PA (Carcasa) | |
Ciclos de enchufe | ≥ 750 |
Temperatura ambiente (servicio) | -25 °C ... 80 °C |
Color | negro |
---|---|
Material (componentes) | CuSn (Contacto) |
Ni/Au (Superficie contactos) | |
PA (Soporte de contactos) | |
PA (Carcasa) | |
Ciclos de enchufe | ≥ 750 |
Temperatura ambiente (servicio) | -25 °C ... 80 °C |
Tipo de cable | PROFINET PVC flexible CAT5 |
---|---|
Tipo de cable (abreviatura) | 93B |
UL AWM Style | 21694 |
Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
EtherCAT® CAT5 (IEC 11801), 100 MBit/s | |
Construcción de cable | 1x4xAWG22/7; SF/TQ |
Sección de conductor | 4x 0,34 mm² |
Línea de señales AWG | 22 |
Construcción del conductor cable de señales | 7x 0,25 mm |
Diámetro de los conductores, aislamiento incluido | 1,55 mm |
Colores de conductor | Blanco, amarillo, azul, naranja |
Cableado total | Cuadretes en estrella |
Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
Cubierta visual de pantalla | 85 % |
Envoltura exterior, color | verde RAL 6018 |
Grosor de pared envoltura exterior | aprox. 0,9 mm |
Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
Radio de curvatura mínimo, colocado de forma fija | 3 x D |
Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
Peso del cable | 67 kg/km |
Envoltura exterior, material | PVC |
Material Envoltura interior | PVC |
Material Aislamiento de conductor | PE |
Material Conductor | Conductor Cu estañado |
Resistencia de aislamiento | ≥ 500 MΩ*km |
Resistencia al pulido | ≤ 120,00 Ω/km |
Impedancia propia | 100 Ω ±15 Ω (a 100 MHz) |
Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
76 dB (a 4 MHz) | |
70 dB (a 10 MHz) | |
65 dB (con 16 MHz) | |
63 dB (a 20 MHz) | |
60 dB (a 31,25 MHz) | |
55 dB (a 62,5 MHz) | |
50 dB (a 100 MHz) | |
Atenuación | 2,1 dB (con 1 MHz) |
4 dB (a 4 MHz) | |
6,3 dB (a 10 MHz) | |
8 dB (con 16 MHz) | |
9 dB (a 20 MHz) | |
11,4 dB (a 31,25 MHz) | |
16,5 dB (a 62,5 MHz) | |
21,3 dB (a 100 MHz) | |
Velocidad de señales | 0,66 c |
Tiempo de tránsito de señales | 5,3 ns/m |
Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
Tensión nominal Cable | 600 V |
Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
Resistencia a las llamas | según UL 1685 (CSA FT 4) |
Resistencia al aceite | Resistente al aceite con restricciones |
Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
-40 °C ... 70 °C (cable, disposición móvil) | |
Temperatura ambiente (disposición) | -20 °C ... 60 °C |
Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
