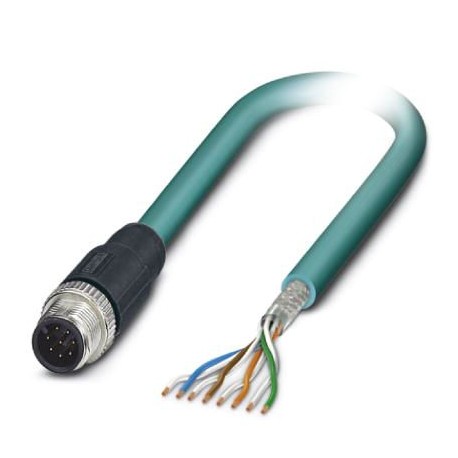

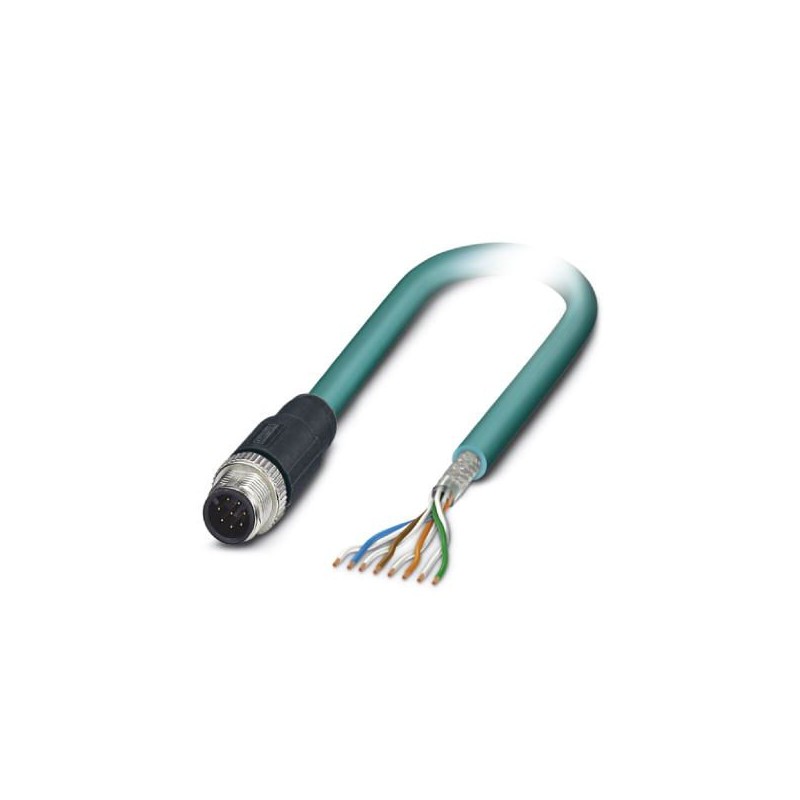

VS-M12MS-OE-94C-LI/2,0 1412794 PHOENIX CONTACT Cable de red
VS-M12MS-OE-94C-LI/2,0
1412794
PHOENIX_CONTACT
Cable Ethernet confeccionado, apantallado, 4 pares, AWG 26 apto p. cadenas de suministro de energía (19 hilos), RAL 5021 (azul agua), conec. macho M12 en extremo cable libre, Line, long. 2 m
Cable de red, Ethernet CAT5 (1 GBit/s), 8-polos, Conector recta M12, codificación: A / IP67, a extremo de cable libre, longitud de cable: 2 m
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1412794 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CMI - |
| Página del catálogo | Página 303 (PC_2011) |
| EAN | 4046356475679 |
| Peso por unidad (sin incluir el embalaje) | 132,100 g |
| Número de tarifa arancelaria | 85444210 |
| País de origen | PL (Polonia) |
Datos generales
| Tensión de dimensionamiento | 30 V AC |
|---|---|
| 30 V DC | |
| Número de polos | 8 |
| Tipo de señal/categoría | Ethernet CAT5 (conforme a IEC 11801), 1 GBit/s |
| Grado de polución | 3 |
| Descripción alternativa breve del artículo | Cable Ethernet |
Cable
| Tipo de cable | Cadena de arrastre Ethernet CAT5 |
|---|---|
| Tipo de cable (abreviatura) | 94C |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Construcción de cable | 4x2xAWG26/19; S/UTP |
| Sección de conductor | 4x 2x 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 19x 0,10 mm |
| Diámetro de los conductores, aislamiento incluido | 1 mm |
| Colores de conductor | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Cableado de pares | 2 conductores como par |
| Cableado total | 4 pares y 4 rellenos como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 90 % |
| Envoltura exterior, color | azul agua RAL 5021 |
| Grosor de pared envoltura exterior | 0,85 mm |
| Diámetro exterior del cable D | 6,9 mm +0,1 mm ... 0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Número de ciclos de flexión | 5000000 |
| Radio de curvatura, inserto de cadenas de arrastre | 7,5 x D |
| Velocidad de avance | 3 m/s |
| Aceleración | 5 m/s² |
| Resistencia a la tracción GRP | ≤ 100 N |
| Peso del cable | 57 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PP |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Capacidad de la línea | aprox. 50 nF/km (a 1 kHz) |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Atenuación paradiafónica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (a 4 MHz) | |
| 50,3 dB (a 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (a 20 MHz) | |
| 42,9 dB (a 31,25 MHz) | |
| 38,4 dB (a 62,5 MHz) | |
| 35,3 dB (a 100 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuación | 3,2 dB (con 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 100,00 mΩ/m (a 10 MHz) |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 700 V (50 Hz, 1 min) |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | según EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 80 °C |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
