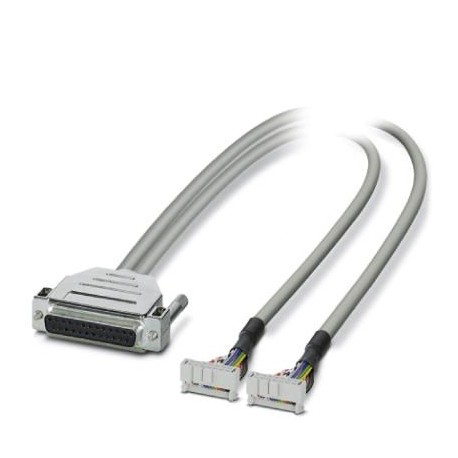

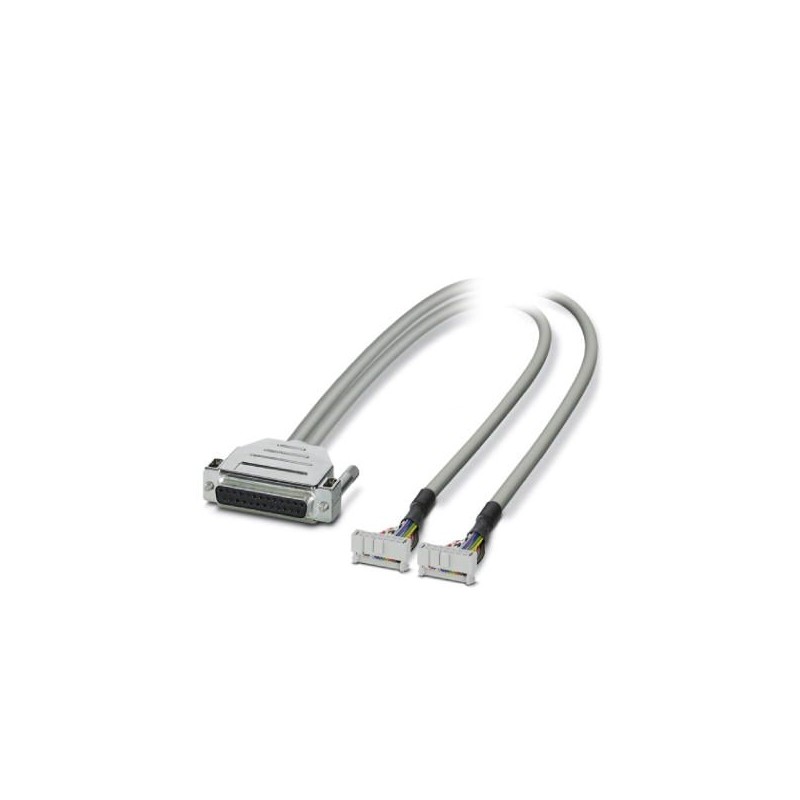

CABLE-D25SUB/B/2X14/300/TU812 2304665 PHOENIX CONTACT Cable
CABLE-D25SUB/B/2X14/300/TU812
2304665
PHOENIX_CONTACT
Cable redondo confeccionado; Mando: ABB S800 I/O; Conexión 1: Hembra de conexión D-SUB (1x 25-polos); Conexión 2: Hembra de conexión IDC/FLK (2x 14-polos); Longitud de cable: 3 m
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2304665 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2151 - |
| Página del catálogo | Página 471 (C_5_2017) |
| EAN | 4017918951344 |
| Peso por unidad (sin incluir el embalaje) | 382,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión nominal UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Capacidad de corriente por pista máx. | 1 A |
| Resistencia máx. del conductor | 0,16 Ω/m |
| Longitud de cable | 3 m |
| Conductor individual, sección | 0,14 mm² |
| Conductor individual, sección [AWG] | 26 |
| Construcción del conductor: Número de conductores: | 7 |
| Conductor individual, material | Cu estañado |
| Diámetro exterior | 6,3 mm |
| Cable, confeccionado | Técnica por desplazamiento de aislamiento, IEC 60352-4/DIN EN 60352-4 |
| Apantallamiento | No |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Resistencia a las llamas | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 |
Conector 1
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Hembra de conexión IDC/FLK |
| Número de conexiones | 2 |
| Número de polos | 14 |
| Paso | 2,54 mm |
Conector 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Hembra de conexión D-SUB |
| Número de conexiones | 1 |
| Número de polos | 25 |
| Canales conectables | 16 |
Sistema de mando soportado
| Control | ABB S800 I/O |
|---|---|
| - tarjeta E/S adecuada | DI810 |
| DI811 | |
| DI814 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DI885 | |
| DO810 | |
| DO814 | |
| DO818 | |
| DO840 |
Código de colores
| Conector 1 = conector 2 (opcional) = color del hilo | D-SUB25 (1) = IDC/FLK14-1 (9) = gris |
|---|---|
| D-SUB25 (2) = IDC/FLK14-1 (10) = blanco | |
| D-SUB25 (3) = IDC/FLK14-1 (1) = negro | |
| D-SUB25 (4) = IDC/FLK14-1 (3) = rojo | |
| D-SUB25 (5) = IDC/FLK14-1 (5) = amarillo | |
| D-SUB25 (6) = IDC/FLK14-1 (7) = azul | |
| D-SUB25 (7) = IDC/FLK14-2 (1) = negro | |
| D-SUB25 (8) = IDC/FLK14-2 (3) = rojo | |
| D-SUB25 (9) = IDC/FLK14-2 (5) = amarillo | |
| D-SUB25 (10) = IDC/FLK14-2 (7) = azul | |
| D-SUB25 (11) = IDC/FLK14-2 (9) = gris | |
| D-SUB25 (12) = IDC/FLK14-2 (10) = blanco | |
| D-SUB25 (14) = IDC/FLK14-1 (11) = blanco-negro | |
| D-SUB25 (15) = IDC/FLK14-1 (12) = blanco-marrón | |
| D-SUB25 (16) = IDC/FLK14-1 (2) = marrón | |
| D-SUB25 (17) = IDC/FLK14-1 (4) = naranja | |
| D-SUB25 (18) = IDC/FLK14-1 (6) = verde | |
| D-SUB25 (19) = IDC/FLK14-1 (8) = violeta | |
| D-SUB25 (20) = IDC/FLK14-2 (2) = marrón | |
| D-SUB25 (21) = IDC/FLK14-2 (4) = naranja | |
| D-SUB25 (22) = IDC/FLK14-2 (6) = verde | |
| D-SUB25 (23) = IDC/FLK14-2 (8) = violeta | |
| D-SUB25 (24) = IDC/FLK14-2 (11) = blanco-negro | |
| D-SUB25 (25) = IDC/FLK14-2 (12) = blanco-marrón |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2304665-CABLE-D25SUB/B/2X14/300/TU812 | 96 Kbytes |
|
