NBC-MSD/ 2,0-937/MSD SCO RAIL
1407342
PHOENIX_CONTACT
1

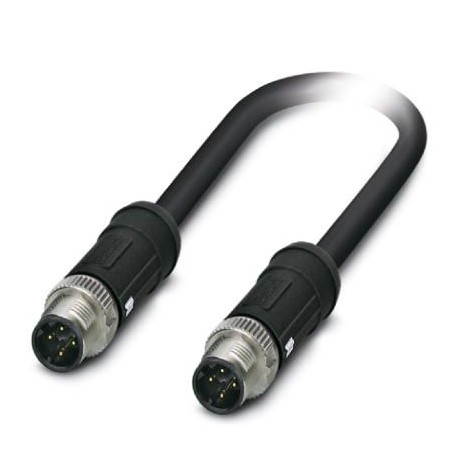

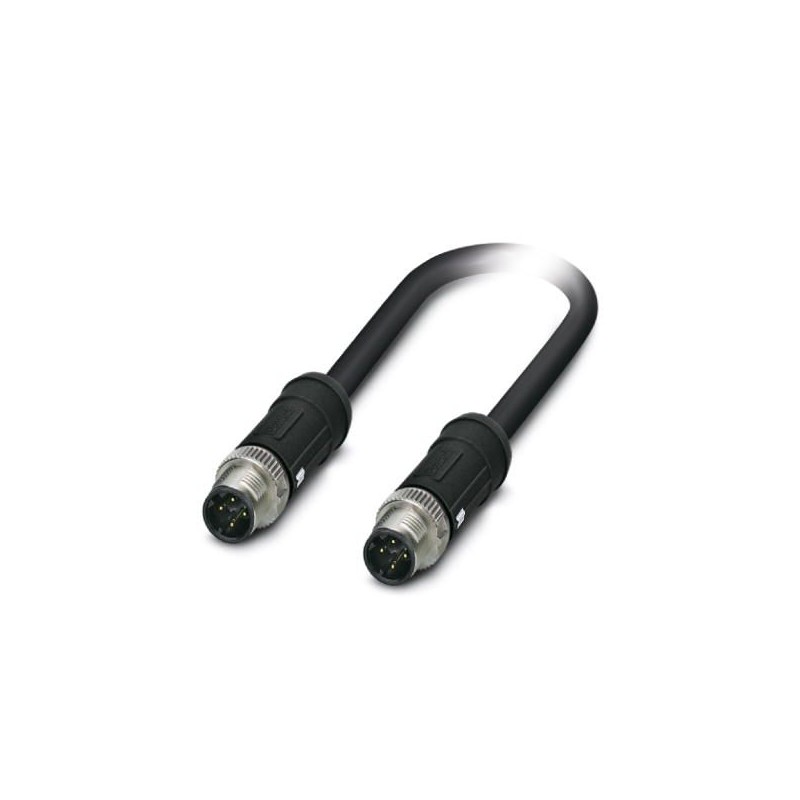

Cable de red, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polos, PE-X, negro RAL 9005, apantallado, Conector recta M12 SPEEDCON / IP65, codificación: D, a Conector recta M12 SPEEDCON / IP65, codificación: D, longitud de cable: 2 m, Para aplicaciones ferroviarias
Cable de red, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polos, apantallado, Conector recta M12, codificación: D SPEEDCON / IP65, a Conector recta M12, codificación: D SPEEDCON / IP65, longitud de cable: 2 m, Para aplicaciones ferroviarias
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1407342 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF1CJN - |
Página del catálogo | Página 133 (C_4_2013) |
EAN | 4046356774581 |
Peso por unidad (sin incluir el embalaje) | 150,000 g |
Número de tarifa arancelaria | 85444290 |
País de origen | PL (Polonia) |
Índice de protección | IP65 |
---|---|
Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
Observación | Encontrará otros productos con tipo de cable variable y longitud de cable variable en el apartado Accesorios |
---|---|
Corriente de dimensionamiento a 40 °C | 4 A |
Tensión de dimensionamiento | 48 V AC |
60 V DC | |
Número de polos | 4 |
Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
Ethernet CAT5 (IEC 11801), 100 MBit/s | |
Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
Choques, vibraciones EN 50155 | |
Categoría de sobretensiones | II |
Grado de polución | 3 |
Material contacto | CuSn |
Material soporte de contactos | PA 6.6 |
Material superficie del contacto | Ni/Au |
Construcción cabecera | Conector recta M12 SPEEDCON / IP65 |
---|---|
Número de polos (cara de enchufe) | 4 |
Codificación | D (Datos) |
Color | negro |
Material (componentes) | CuSn (Contacto) |
Ni/Au (Superficie contactos) | |
PA 6.6 (Soporte de contactos) | |
PA 6.6 (Cuerpo de agarre) | |
Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
Normas/disposiciones de materiales | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Apantallado | sí |
Resistencia de aislamiento | ≥ 100 MΩ |
Ciclos de enchufe | ≥ 100 |
Par de apriete | 0,4 Nm |
Temperatura ambiente (servicio) | -40 °C ... 85 °C |
Construcción cabecera | Conector recta M12 SPEEDCON / IP65 |
---|---|
Número de polos (cara de enchufe) | 4 |
Codificación | D (Datos) |
Color | negro |
negro | |
Material (componentes) | CuSn (Contacto) |
Ni/Au (Superficie contactos) | |
PA 6.6 (Soporte de contactos) | |
PA 6.6 (Cuerpo de agarre) | |
Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
Normas/disposiciones de materiales | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Apantallado | sí |
Resistencia de aislamiento | ≥ 100 MΩ |
Ciclos de enchufe | ≥ 100 |
Par de apriete | 0,4 Nm |
Temperatura ambiente (servicio) | -40 °C ... 85 °C |
Denominación de norma | Conector enchufable M12 |
---|---|
Normas/especificaciones | IEC 61076-2-101 |
Denominación de norma | Choques, vibraciones |
Normas/especificaciones | EN 50155 |
Clase de combustibilidad según UL 94 | V0 |
Tipo de cable | Aplicaciones ferroviarias PROFINET |
---|---|
Tipo de cable (abreviatura) | 937 |
Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
Construcción de cable | 1x4xAWG22/7; SF/TQ |
Sección de conductor | 4x 0,34 mm² |
Línea de señales AWG | 22 |
Construcción del conductor cable de señales | 7x 0,25 mm |
Diámetro de los conductores, aislamiento incluido | aprox. 1,5 mm |
Colores de conductor | blanco-azul, naranja-amarillo |
Cableado total | Cuadretes en estrella |
Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
Envoltura exterior, color | negro RAL 9005 |
Grosor de pared envoltura exterior | aprox. 1 mm |
Diámetro exterior del cable D | 6,6 mm ±0,4 mm |
Radio de curvatura mínimo, colocado de forma fija | 6 x D |
Peso del cable | 70 kg/km |
Envoltura exterior, material | PE-X |
Material Aislamiento de conductor | PE espumado |
Material Conductor | Hilo trenzado de Cu plateado |
Resistencia del conductor | ≤ 54,4 Ω/km |
Capacidad de servicio | ≤ 65 pF (conductor-conductor) |
≤ 100 pF (conductor-pantalla) | |
Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
Atenuación paradiafónica (NEXT) | 73 dB (con 1 MHz) |
70 dB (a 4 MHz) | |
65 dB (a 10 MHz) | |
57 dB (a 31,5 MHz) | |
52 dB (a 62,5 MHz) | |
48 dB (a 100 MHz) | |
Atenuación telediafónica (FEXT) | 78 dB (con 1 MHz) |
77 dB (a 4 MHz) | |
70 dB (a 10 MHz) | |
65 dB (a 31,5 MHz) | |
56 dB (a 62,5 MHz) | |
48 dB (a 100 MHz) | |
Atenuación | 2 dB (con 1 MHz) |
4,4 dB (a 4 MHz) | |
7,4 dB (a 10 MHz) | |
14 dB (a 31,5 MHz) | |
20 dB (a 62,5 MHz) | |
26 dB (a 100 MHz) | |
Atenuación de retorno (RL) | 25 dB (a 4 MHz) |
30 dB (a 10 MHz) | |
30 dB (a 31,5 MHz) | |
30 dB (a 62,5 MHz) | |
28 dB (a 100 MHz) | |
Velocidad de señales | 75 c |
Atenuación de pantalla | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
Impedancia de transferencia | 200,00 mΩ/m (f ≤ 30 MHz) |
Tensión nominal Cable | 300 V AC |
Tensión de prueba Cable | 2000 V AC (50 Hx, 5 minutos) |
Protección antiincendios en vehículos sobre carriles | BS 6853 (Categoría Ia, Ib, II) |
GM/RT 2130 (Categoría Ia, Ib, II) | |
EN 45545 (Nivel de peligro HL1 - HL3) | |
DIN 5510 (Nivel protección incendios 1, 2, 3, 4) | |
NF F16-101 (Categoría A1, A2, B) | |
NF F16-101 (Clase C / F0) | |
NFPA 130 | |
UNI CEI 11170 (Nivel de peligro LR1 - LR4) | |
Resistencia a las llamas | EN 60332-1-2 |
EN 50266 | |
EN 60332-3-25 | |
NF C32-070, 2.1 | |
NF C32-070, 2.2 | |
UL 1685, 12 (FT4) | |
según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
Ausencia de halógenos | según EN 50267-2-1 |
Resistencia al aceite | según IRM 902, 72 h a 100 °C |
Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
Densidad de gas de combustión | BS 6853 D.8.7 |
EN 61034-2 | |
UL 1685, 12 (FT4) | |
Corrosión de gases del incendio | EN 50267-2-2 |
Toxicidad de gases del incendio | BS 6853 B.1 |
EN 50305, 9.2 | |
Temperatura ambiente (servicio) | -50 °C ... 90 °C (cable, disposición fija) |
-40 °C ... 90 °C (cable, disposición móvil) | |
Temperatura ambiente (disposición) | -25 °C ... 90 °C |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
