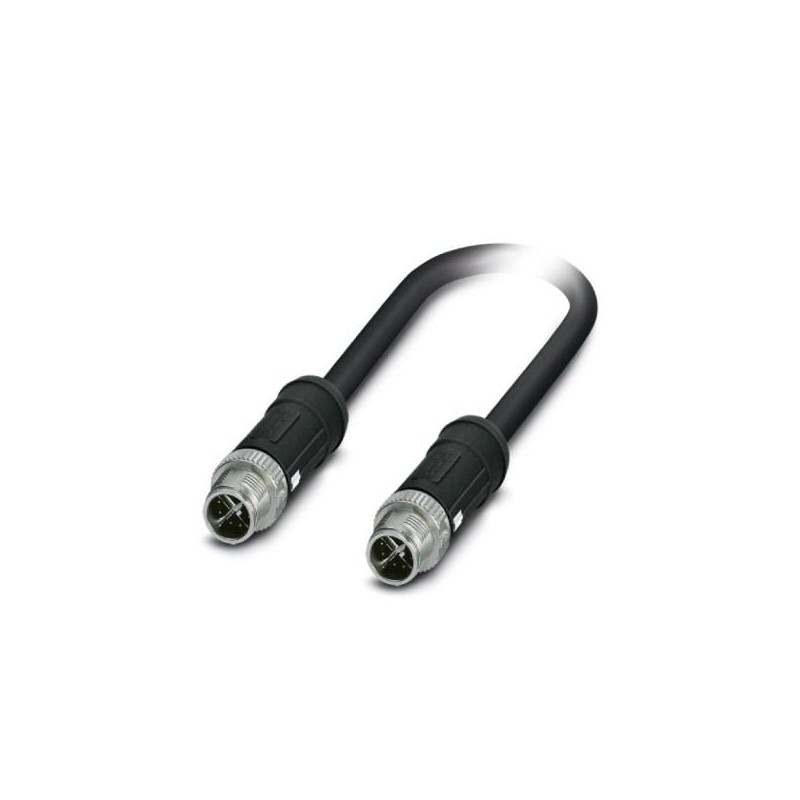

NBC-MSX/ 2,0-94S/MSX SCO RAIL 1415595 PHOENIX CONTACT Cable de red Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NBC-MSX/ 2,0-94S/MSX SCO RAIL 1415595 PHOENIX CONTACT Cable de red

NBC-MSX/ 2,0-94S/MSX SCO RAIL

1415595

PHOENIX_CONTACT

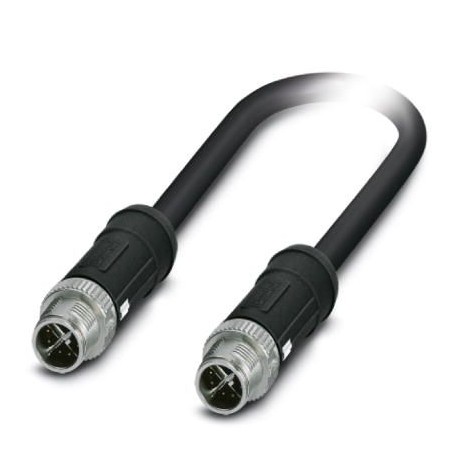

Cable de red, Ethernet CAT6A (10 GBit/s), 8-polos, PE-X sin halógenos, negro, apantallado, Conector recta M12 SPEEDCON / IP67, codificación: X, a Conector recta M12 SPEEDCON / IP67, codificación: X, longitud de cable: 2 m

Cable de red, Ethernet CAT6A (10 GBit/s), 8-polos sin halógenos, apantallado, Conector recta M12, codificación: X SPEEDCON / IP67, a Conector recta M12, codificación: X SPEEDCON / IP67, longitud de cable: 2 m

Más detalles


Cables / Conductores > Cable de datos

Cables sensores y actuadores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $104.42
Precio unitario: $104.42

Cantidad Precio
1+$104.42
2+$92.55
3+$85.21
4+$81.05
5+$80.06
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos mercantiles

Clave de pedido1415595
Unidad de embalaje1 pcs
Clave de ventaBF1CMJ -
Página del catálogoPágina 408 (C_2_2017)
EAN4055626047645
Peso por unidad (sin incluir el embalaje)151,900 g
Número de tarifa arancelaria85444210
País de origenPL (Polonia)

Medidas

Longitud de cable2 m

Condiciones ambientales

Índice de protecciónIP65
IP67
Temperatura ambiente (servicio)-25 °C ... 90 °C (Conector M12)

Datos generales

Corriente de dimensionamiento a 40 °C0,5 A
Tensión de dimensionamiento48 V AC
60 V DC
Número de polos8
Tipo de señal/categoríaEthernet CAT6A, 10 GBit/s
Normas/especificacionesConector enchufable M12 IEC 61076-2-109
Choques, vibraciones EN 50155

Valores nominales cabeza 1

Construcción cabeceraConector recta M12 SPEEDCON / IP67
Número de polos (cara de enchufe)8
CodificaciónX (Datos)
Colornegro
Material (componentes)CuZn (Contacto)
Ni/Au (Superficie contactos)
TPU (Soporte de contactos)
PA 6.6 (Cuerpo de agarre)
Fundición inyectada de cinc, niquelada (Conexión por tornillo)
Normas/disposiciones de materialesPA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3)
Resistencia de aislamiento≥ 100 MΩ
Ciclos de enchufe≥ 100
Par de apriete0,4 Nm
Temperatura ambiente (servicio)-25 °C ... 90 °C

Valores nominales cabeza 2

Construcción cabeceraConector recta M12 SPEEDCON / IP67
Número de polos (cara de enchufe)8
CodificaciónX (Datos)
Colornegro
negro
Material (componentes)CuZn (Contacto)
Ni/Au (Superficie contactos)
TPU (Soporte de contactos)
PA 6.6 (Cuerpo de agarre)
Fundición inyectada de cinc, niquelada (Conexión por tornillo)
Normas/disposiciones de materialesPA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3)
Resistencia de aislamiento≥ 100 MΩ
Ciclos de enchufe≥ 100
Par de apriete0,4 Nm
Temperatura ambiente (servicio)-25 °C ... 90 °C

Normas y especificaciones

Denominación de normaConector enchufable M12
Normas/especificacionesIEC 61076-2-109
Denominación de normaChoques, vibraciones
Normas/especificacionesEN 50155

Cable

Tipo de cableAplicaciones ferroviarias Ethernet
Tipo de cable (abreviatura)94S
Tipo de señal/categoríaEthernet CAT7, 10 GBit/s
Construcción de cable4x2xAWG26/7; S/FTP
Sección de conductor4x 2x 0,14 mm²
Línea de señales AWG26
Construcción del conductor cable de señales7x 0,16 mm
Diámetro de los conductores, aislamiento incluido1,05 mm ±0,1 mm
Colores de conductorblanco-azul, blanco-naranja, blanco-verde, blanco-marrón
Cableado de pares2 conductores como par
Tipo de apantallamiento de paresFolio de poliéster con forrado de aluminio
Cableado total4 pares trenzados longitudinalmente
ApantallamientoMalla de hilos de cobre estañados
Envoltura exterior, colornegro
Diámetro exterior del cable D6,6 mm ±0,2 mm
Radio de curvatura mínimo, colocado de forma fija6 x D
Resistencia a la tracción GRP≤ 60 N (a corto plazo)
≤ 15 N (constante)
Peso del cable59 kg/km
Peso de cobre28 kg/km
Envoltura exterior, materialPE-X
Material Aislamiento de conductorPE celular
Material ConductorConductor Cu estañado
Resistencia de aislamiento≥ 5 GΩ*km
Resistencia del conductor≤ 145 Ω/km
Capacidad de servicio44 nF (por kilómetro)
Impedancia propia100 Ω ±5 Ω (a 100 MHz)
Atenuación paradiafónica (NEXT)100 dB (con 1 MHz)
99 dB (a 10 MHz)
95 dB (a 100 MHz)
92 dB (a 200 MHz)
90 dB (a 250 MHz)
83 dB (a 500 MHz)
81 dB (a 600 MHz)
80 dB (a 700 MHz)
77 dB (a 800 MHz)
75 dB (a 900 MHz)
74 dB (a 1000 MHz)
72 dB (a 1100 MHz)
70 dB (a 1200 MHz)
Atenuación paradiafónica con potencia numerada (PSNEXT)97 dB (con 1 MHz)
96 dB (a 10 MHz)
92 dB (a 100 MHz)
89 dB (a 200 MHz)
87 dB (a 250 MHz)
80 dB (a 500 MHz)
78 dB (a 600 MHz)
77 dB (a 700 MHz)
74 dB (a 800 MHz)
72 dB (a 900 MHz)
71 dB (a 1000 MHz)
69 dB (a 1100 MHz)
67 dB (a 1200 MHz)
Atenuación0,25 dB (con 1 MHz)
0,76 dB (a 10 MHz)
2,49 dB (a 100 MHz)
3,69 dB (a 200 MHz)
4,18 dB (a 250 MHz)
5,6 dB (a 500 MHz)
6,74 dB (a 600 MHz)
7,32 dB (a 700 MHz)
7,89 dB (a 800 MHz)
8,5 dB (a 900 MHz)
9,11 dB (a 1000 MHz)
9,5 dB (a 1100 MHz)
9,9 dB (a 1200 MHz)
Atenuación de retorno (RL)24 dB (con 1 MHz)
33,9 dB (a 10 MHz)
38,3 dB (a 100 MHz)
35,3 dB (a 200 MHz)
32,9 dB (a 250 MHz)
29,7 dB (a 500 MHz)
30,6 dB (a 600 MHz)
31 dB (a 700 MHz)
26,7 dB (a 800 MHz)
28,6 dB (a 900 MHz)
27,5 dB (a 1000 MHz)
26,9 dB (a 1100 MHz)
26,3 dB (a 1200 MHz)
Atenuación de diafonía (ACR)100 dB (con 1 MHz)
99 dB (a 10 MHz)
93 dB (a 100 MHz)
88 dB (a 200 MHz)
86 dB (a 250 MHz)
78 dB (a 500 MHz)
74 dB (a 600 MHz)
72 dB (a 700 MHz)
69 dB (a 800 MHz)
67 dB (a 900 MHz)
65 dB (a 1000 MHz)
63 dB (a 1100 MHz)
61 dB (a 1200 MHz)
Atenuación de diafonía de suma de potencia (PS-ACR)97 dB (con 1 MHz)
96 dB (a 10 MHz)
90 dB (a 100 MHz)
85 dB (a 200 MHz)
83 dB (a 250 MHz)
75 dB (a 500 MHz)
71 dB (a 600 MHz)
69 dB (a 700 MHz)
66 dB (a 800 MHz)
64 dB (a 900 MHz)
62 dB (a 1000 MHz)
60 dB (a 1100 MHz)
58 dB (a 1200 MHz)
Velocidad de señales0,78 c
Tiempo de tránsito de señales4,4 ns/m
Atenuación de pantalla60 dB (hasta 1 000 MHz)
Supresión de parásitos90 dB (hasta 1 000 MHz)
Impedancia de transferencia5,00 mΩ/m (a 10 MHz)
Tensión nominal Cable125 V AC (Uo)
Tensión de prueba Conductor/Conductor1000 V AC (50 Hz, 1 min)
Tensión de prueba Conductor/Pantalla1000 V AC (50 Hz, 1 min)
Protección antiincendios en vehículos sobre carrilesBS 6853 (Cable interno Ia, Ib, II / cable externo Ia, Ib, II)
DIN 5510-2 (Nivel protección incendios 1, 2, 3, 4)
EN 45545-2
EN 50306-4
NF F16-101 (Clasificación C / F1)
NF F16-101 (Cable interno A1, A2, B / cable externo A1, A2, B)
NFPA 130
PN-K-02511 (Clase A)
UIC 564-2 (Clase A)
Resistencia a las llamassegún EN 60332-1-2
EN 60332-3-25
conforme a ISO ISO 14572 5.21 (UN ECE-R 118.01)
Ausencia de halógenossegún EN 50267-2-1
según EN 60684-2
Resistencia al aceitesegún EN 60684-2, 72 h h a 100 °C, IRM 902
Otras resistenciasresistente a los combustibles según EN 60684-2, 72 h h a 100 °C, IRM 903
resistente al ozono según EN 50306-4, 72 h a 40 °C, procedimiento B, concentración de volumen 200 x 10-6
Densidad de gas de combustiónEN 61034-2
Temperatura ambiente (servicio)-40 °C ... 80 °C (cable, disposición fija)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"
