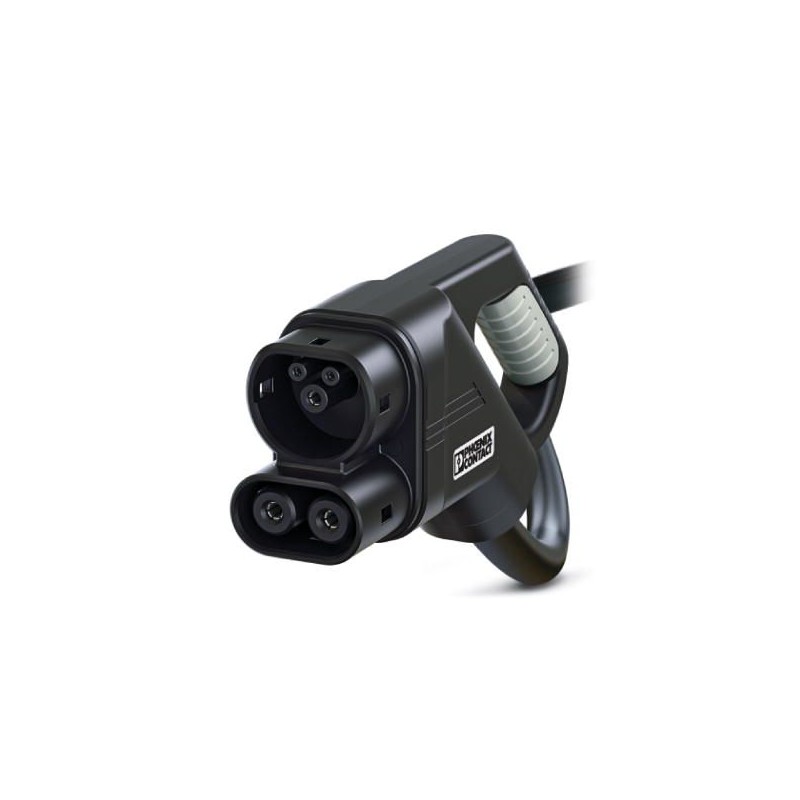

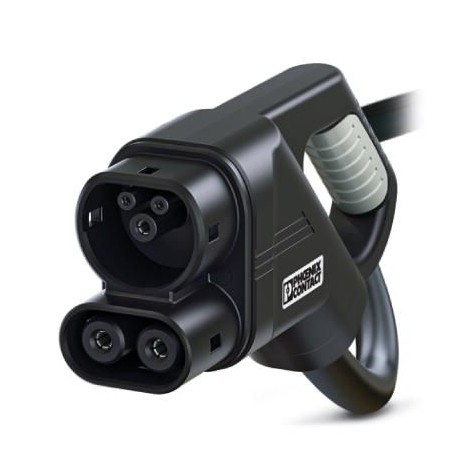

EV-T2M4CC-DC125A-5,0M50ESBK00 1409060 PHOENIX CONTACT Cables de carga DC
EV-T2M4CC-DC125A-5,0M50ESBK00
1409060
PHOENIX_CONTACT
Cables de carga DC
CHARX connect, Cable de carga DC con conector de carga para vehículos y extremo del cable abierto, Color de la carcasa negro-gris, Para la carga con corriente continua (DC) de vehículos eléctricos (EV), para la instalación en postes de carga para laelectromovilidad (EVSE), CCS tipo 2, Combined Charging System, IEC 62196-3, 125 A / 1000 V (DC), D-Line 1.0, Logotipo "PHOENIX CONTACT", cable: 5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1409060 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAAD - |
| Página del catálogo | Página 738 (C_2_2017) |
| EAN | 4046356860581 |
| Peso por unidad (sin incluir el embalaje) | 8,880 kg |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Cable de carga DC con conector de carga para vehículos, extremo de cable libre |
|---|---|
| Normas/especificaciones | IEC 62196-3 |
| Estándar de carga | CCS tipo 2 |
| Combined Charging System | |
| Modo de carga | Modo 4 |
Dimensiones
| Anchura del conector de carga para vehículos | 75,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 139,00 mm |
| Profundidad del conector de carga para vehículos | 267,00 mm |
| Longitud del cable | 5 m |
| Longitud de pelado | 140 mm ±10 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP20 (no insertado, el índice de protección IP24 requerido debe garantizarse de otro modo, p. ej. mediante un soporte, véanse los accesorios) |
Propiedades eléctricas
| Potencia de carga máxima | 125 kW |
|---|---|
| Número de contactos de potencia | 3 (PE, DC+, DC-) |
| Contactos de potencia corriente asignada | 125 A |
| Contactos de potencia tensión asignada | 1000 V DC |
| Número de contactos de señal | 2 (CP, PP) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121 |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 1500 Ω (entre PE y PP) |
| Monitor de la temperatura | 2x Pt 1000 |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | Estándar |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | negro |
| Color de la zona de agarre | gris |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 2 x 50 mm² + 1 x 25 mm² + 3 x 2 x 0,75 mm² |
|---|---|
| Normas/especificaciones sobre cables | prEN 50620 / DIN EN 50620 |
| Clase de cable | Clase 6 |
| Certificaciones de cables | VDE-Reg. 8798 |
| Diámetro exterior del cable | 28 mm ±0,4 mm |
| Tipo de cable | recto |
| Envoltura exterior, material | HFFR |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 420 mm (15 x diámetro) |
Sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/especificaciones | DIN EN 60751 |
| Corriente de medición recomendada | 1 mA (1 V a 0 °C) |
| Tolerancia en el sensor con la corriente de medición recomendada | ±1K |
| Margen de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidad a largo plazo (máx. R0-Drift) | 0,06 % (tras 1000 horas a 130 °C) |
| Temperatura de desconexión | 90 °C corresponde a un valor Pt 1000 de 1346,5 Ω |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
