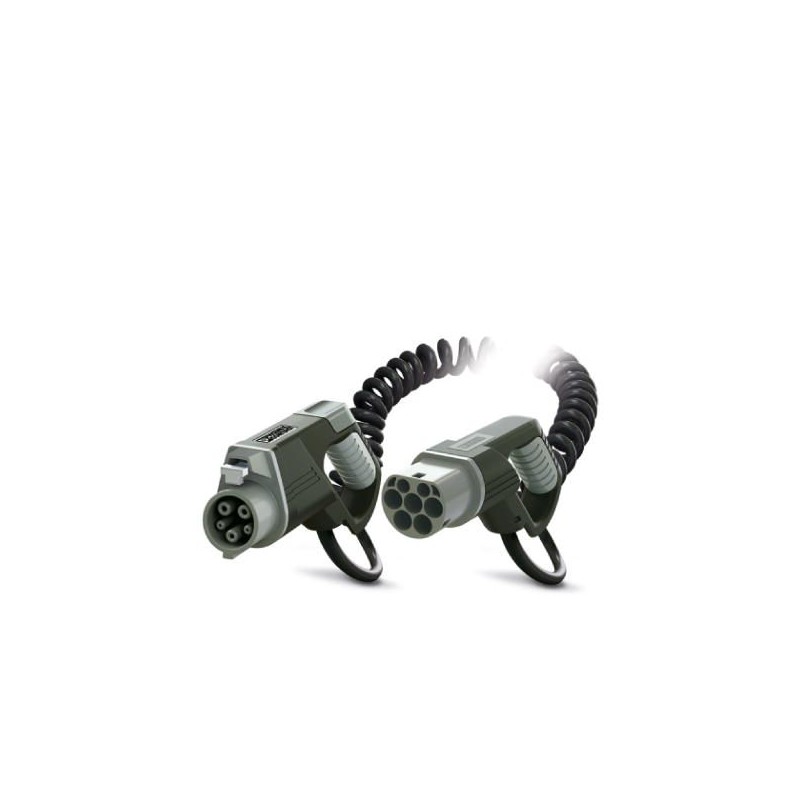

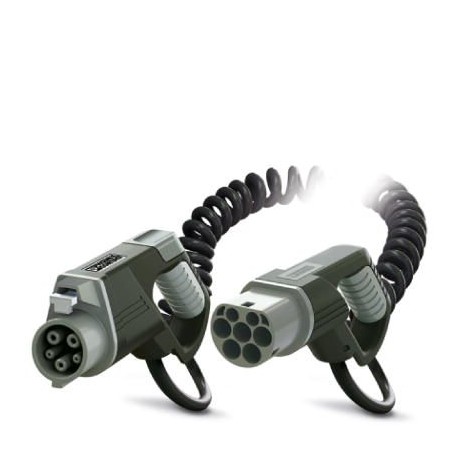

EV-TAM3PC-1AC20A-4,0M2,5EHBK00 1621669 PHOENIX CONTACT Cables de carga AC
EV-TAM3PC-1AC20A-4,0M2,5EHBK00
1621669
PHOENIX_CONTACT
Cables de carga AC
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1621669 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAEE - |
| Página del catálogo | Página 744 (C_2_2017) |
| EAN | 4046356953559 |
| Peso por unidad (sin incluir el embalaje) | 2,025 kg |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con capuchones |
|---|---|
| Ejecución | D-Line |
| Normas/especificaciones | IEC 62196-2 |
| SAE J1772 | |
| Estándar de carga | Tipo 1 |
| Tipo 2 | |
| Modo de carga | Modo 3, caso B |
Dimensiones
| Anchura del conector de carga para vehículos | 55,20 mm |
|---|---|
| Altura del conector de carga para vehículos | 72,60 mm |
| Profundidad del conector de carga para vehículos | 235,90 mm |
| Anchura del conector de carga para infraestructuras | 60,00 mm |
| Altura del conector de carga para infraestructuras | 102,90 mm |
| Profundidad del conector de carga para infraestructuras | 229,60 mm |
| Longitud del cable | 4 m |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (insertado) |
| IP54 (Capuchón) | |
| El índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes. |
Propiedades eléctricas
| Potencia de carga máxima | 5 kW |
|---|---|
| Número de fases | 1 |
| Número de contactos de potencia | 3 (L1, N, PE) |
| Contactos de potencia corriente asignada | 20 A |
| Contactos de potencia tensión asignada | 250 V AC |
| Número de contactos de señal | 2 (CP, CS) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 480 Ω (Palanca accionada) |
| 150 Ω (Palanca no accionada) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 75 N |
| Fuerza de separación | < 75 N |
Design
| Línea de diseño | D-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | gris |
| Color de la zona de agarre | gris |
| Color del elemento de accionamiento | gris |
| Color del capuchón | negro |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material capuchón | Plástico blando |
| Material cara de enchufe | Plástico |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 3 x 2,5 mm² + 1 x 0,5 mm² |
|---|---|
| Normas/especificaciones sobre cables | prEN 50620 / DIN EN 50620 |
| Clase de cable | Clase 5 |
| Certificaciones de cables | VDE |
| Diámetro exterior del cable | 10,2 mm ±0,3 mm |
| Tipo de cable | En espiral |
| Envoltura exterior, material | TPE-U |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 153 mm (15 x diámetro) |
| Diámetro de la espiral | 45 mm ±10 % |
| Longitud de bloque | 0,68 m ±10 % |
| Longitud útil | máx. 4 m ±5 % |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 5 Mbytes |
|
