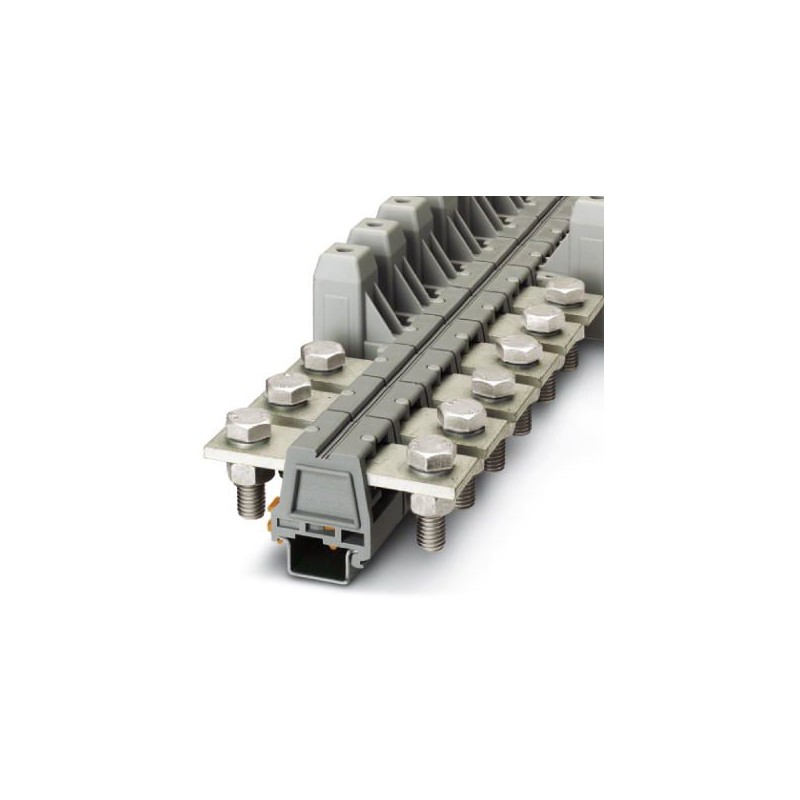

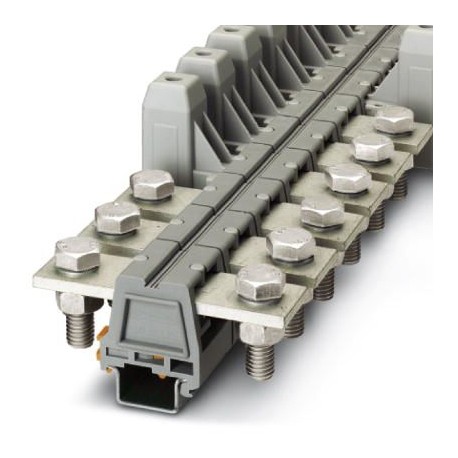

UHV 95-KH/KH 2130172 PHOENIX CONTACT Empalmador de conectores
UHV 95-KH/KH
2130172
PHOENIX_CONTACT
Borne universal con conexión por tornillo, sección: 35 - 95 mm², AWG: 2 - 4/0, anchura: 40 mm, color: Gris
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2130172 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BE4113 - |
| Página del catálogo | Página 555 (C_1_2017) |
| EAN | 4017918052959 |
| Peso por unidad (sin incluir el embalaje) | 305,500 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | IN (India) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 95 mm² |
| Color | gris |
| Aislamiento | PA-F |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | II |
| Potencia disipada máxima con condición nominal | 7,54 W |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 232 A |
| Corriente de carga máxima | 232 A (con una sección de conductor de 95 mm²) |
| Tensión nominal UN | 1000 V |
| Pared lateral abierta | No |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 9,8 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 2,2 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 25 mm2/4,5 kg |
| 35 mm2/6,8 kg | |
| 95 mm²/14 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 25 mm² |
| Fuerza de tracción Valor nominal | 135 N |
| Prueba de tracción sección del conductor | 35 mm² |
| Fuerza de tracción Valor nominal | 190 N |
| Prueba de tracción sección del conductor | 95 mm² |
| Fuerza de tracción Valor nominal | 351 N |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Valor nominal | 15 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 95 mm² |
| Corriente de corta duración | 11,4 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 120 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 25 mm² |
| Sección de conductor rígido máx. | 95 mm² |
| Sección de conductor flexible mín. | 35 mm² |
| Sección de conductor flexible máx. | 95 mm² |
| Sección de conductor AWG mín. | 3 |
| Sección de conductor AWG máx. | 3/0 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 35 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 35 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 95 mm² |
| 2 conductores con la misma sección, rígidos mín. | 25 mm² |
| 2 conductores con la misma sección, rígidos máx. | 35 mm² |
| 2 conductores con la misma sección, flexibles mín. | 25 mm² |
| 2 conductores con la misma sección, flexibles máx. | 35 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 35 mm² |
| Longitud a desaislar | 29 mm |
| Rosca de tornillo | M8 |
| Par de apriete mín. | 15 Nm |
| Par de apriete máx. | 20 Nm |
| Barra colectora | 30 mm x 5 mm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
