UHV150-KH/AS
2130130
PHOENIX_CONTACT
1

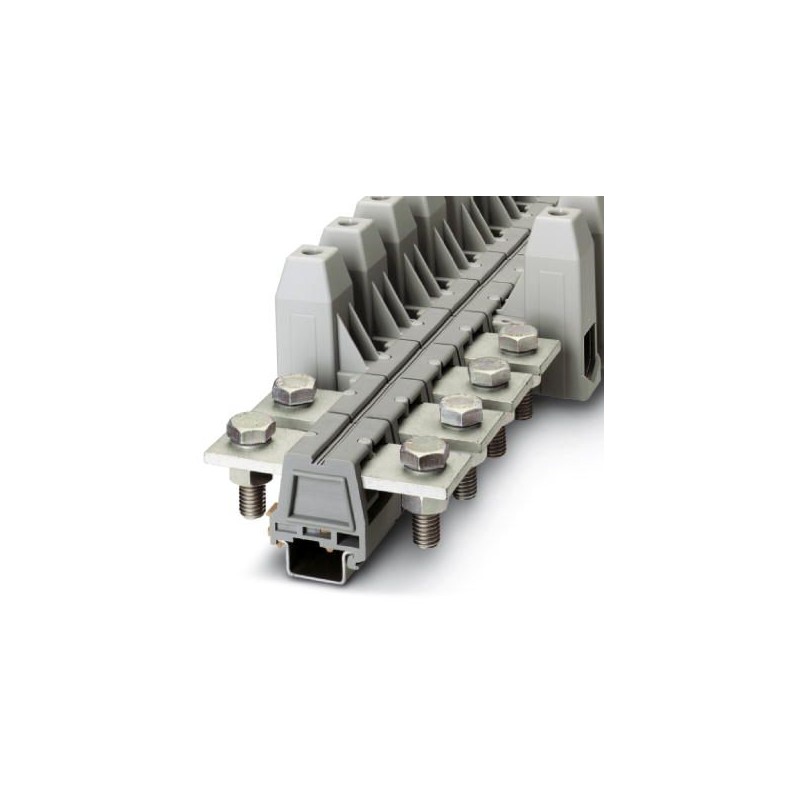

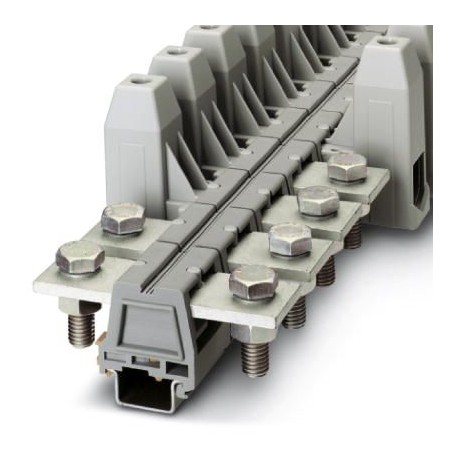

Borne universal con conexión mixta, sección: 50 - 150 mm², anchura: 46 mm, color: Gris
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2130130 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | BE4113 - |
Página del catálogo | Página 555 (C_1_2017) |
EAN | 4017918052911 |
Peso por unidad (sin incluir el embalaje) | 395,800 g |
Número de tarifa arancelaria | 85369010 |
País de origen | IN (India) |
Número de pisos | 1 |
---|---|
Número de conexiones | 2 |
Sección nominal | 150 mm² |
Color | gris |
Aislamiento | PA-F |
Clase de combustibilidad según UL 94 | V2 |
Tensión transitoria de dimensionamiento | 8 kV |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Grupo material aislante | II |
Potencia disipada máxima con condición nominal | 9,55 W |
Conexión según norma | IEC 60947-7-1 |
Corriente nominal IN | 309 A |
Corriente de carga máxima | 309 A (con una sección de conductor de 150 mm²) |
Tensión nominal UN | 1000 V |
Conexión según norma | IEC 60947-7-1 |
Pared lateral abierta | No |
Tipo de conexión | Conexión por espárrago |
---|---|
Observación | Conexión de 2 conductores solo en el lado del manguito de terminal |
Sección de conductor rígido mín. | 50 mm² |
Sección de conductor rígido máx. | 150 mm² |
Sección de conductor flexible mín. | 50 mm² |
Sección de conductor flexible máx. | 150 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 50 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 150 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 50 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 150 mm² |
2 conductores con la misma sección, rígidos mín. | 25 mm² |
2 conductores con la misma sección, rígidos máx. | 50 mm² |
2 conductores con la misma sección, flexibles mín. | 35 mm² |
2 conductores con la misma sección, flexibles máx. | 50 mm² |
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 25 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 50 mm² |
Conexión por terminal según la norma | DIN 46234 |
Sección transversal de la conexión del terminal de cable mín. | 10 mm² |
Sección transversal de la conexión del terminal de cable máx. | 150 mm² |
Diámetro de armella mín. | 13 mm |
Diámetro del espárrago | 12 mm |
Rosca de tornillo | M12 |
Par de apriete mín. | 25 Nm |
Par de apriete máx. | 30 Nm |
Conexión por terminal según la norma | DIN 46235 |
Sección transversal de la conexión del terminal de cable mín. | 25 mm² |
Sección transversal de la conexión del terminal de cable máx. | 150 mm² |
Diámetro de armella mín. | 13 mm |
Diámetro del espárrago | 12 mm |
Rosca de tornillo | M12 |
Par de apriete mín. | 25 Nm |
Par de apriete máx. | 30 Nm |
Longitud a desaislar | 34 mm |
Rosca de tornillo | M12 |
Par de apriete mín. | 25 Nm |
Par de apriete máx. | 30 Nm |
Barra colectora | 35 mm x 5 mm |
Tipo de conexión | Conexión por tornillo |
Sección de conductor rígido mín. | 35 mm² |
Sección de conductor rígido máx. | 150 mm² |
Sección de conductor flexible mín. | 50 mm² |
Sección de conductor flexible máx. | 150 mm² |
Sección de conductor AWG mín. | 2 |
Sección de conductor AWG máx. | 300 kcmil |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 50 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 150 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 50 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 150 mm² |
2 conductores con la misma sección, rígidos mín. | 25 mm² |
2 conductores con la misma sección, rígidos máx. | 50 mm² |
2 conductores con la misma sección, flexibles mín. | 35 mm² |
2 conductores con la misma sección, flexibles máx. | 50 mm² |
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 25 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 50 mm² |
Longitud a desaislar | 34 mm |
Rosca de tornillo | M10 |
Par de apriete mín. | 25 Nm |
Par de apriete máx. | 30 Nm |
Conexión según norma | CSA |
---|---|
IEC 60947-7-1 | |
IEC 60947-7-1 | |
Clase de combustibilidad según UL 94 | V2 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes | |
PHOENIX CONTACT-2130130-UHV150-KH/AS | 156 Kbytes |
