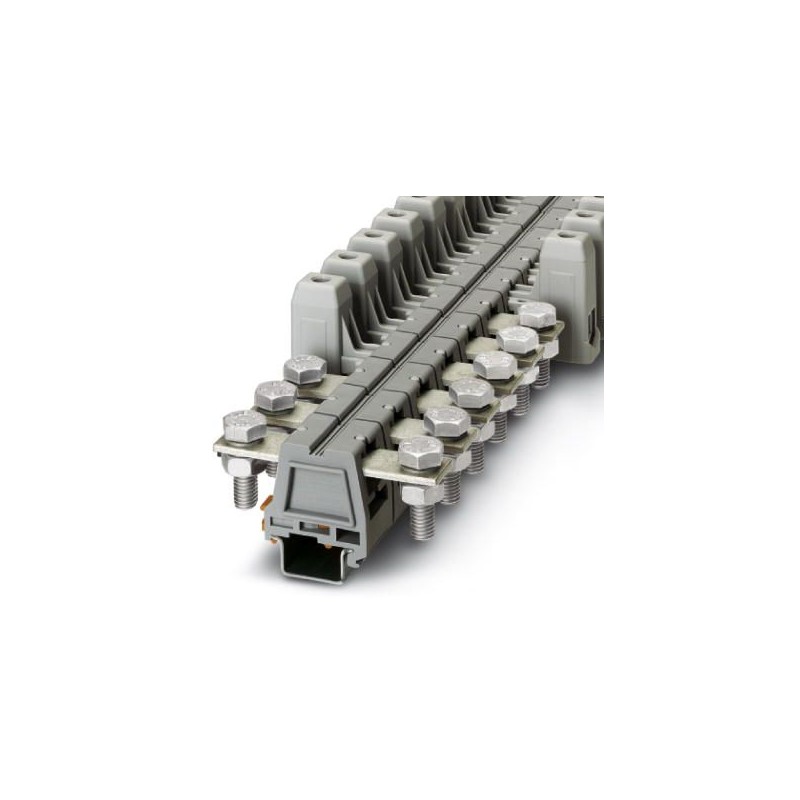

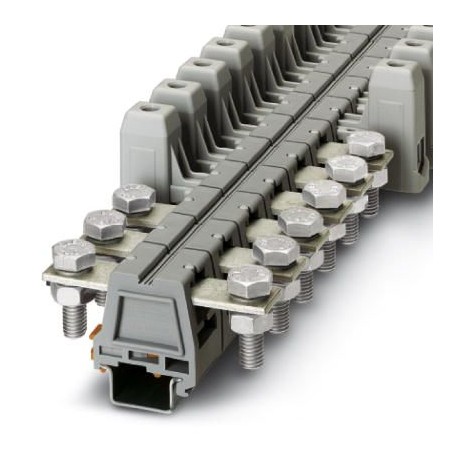

UHV 50-KH/AS 2130114 PHOENIX CONTACT Empalmador de conectores
UHV 50-KH/AS
2130114
PHOENIX_CONTACT
Borne universal con conexión mixta, sección: 25 - 50 mm², AWG: 6 - 1/0, anchura: 32 mm, color: Gris
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2130114 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BE4113 - |
| Página del catálogo | Página 554 (C_1_2017) |
| EAN | 4017918052898 |
| Peso por unidad (sin incluir el embalaje) | 171,030 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | IN (India) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 50 mm² |
| Color | gris |
| Aislamiento | PA-F |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | II |
| Potencia disipada máxima con condición nominal | 4,73 W |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 150 A |
| Corriente de carga máxima | 150 A (con una sección de conductor de 50 mm²) |
| Tensión nominal UN | 1000 V |
| Conexión según norma | IEC 60947-7-1 |
| Pared lateral abierta | No |
Datos de conexión
| Tipo de conexión | Conexión por espárrago |
|---|---|
| Observación | Conexión de 2 conductores solo en el lado del manguito de terminal |
| Sección de conductor rígido mín. | 25 mm² |
| Sección de conductor rígido máx. | 50 mm² |
| Sección de conductor flexible mín. | 25 mm² |
| Sección de conductor flexible máx. | 50 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 50 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 50 mm² |
| 2 conductores con la misma sección, rígidos mín. | 10 mm² |
| 2 conductores con la misma sección, rígidos máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles mín. | 10 mm² |
| 2 conductores con la misma sección, flexibles máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 10 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 16 mm² |
| Conexión por terminal según la norma | DIN 46234 |
| Sección transversal de la conexión del terminal de cable mín. | 6 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 50 mm² |
| Diámetro de armella mín. | 10,5 mm |
| Diámetro del espárrago | 10 mm |
| Rosca de tornillo | M10 |
| Par de apriete mín. | 25 Nm |
| Par de apriete máx. | 30 Nm |
| Conexión por terminal según la norma | DIN 46235 |
| Sección transversal de la conexión del terminal de cable mín. | 16 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 50 mm² |
| Diámetro de armella mín. | 10,5 mm |
| Diámetro del espárrago | 10 mm |
| Rosca de tornillo | M10 |
| Par de apriete mín. | 25 Nm |
| Par de apriete máx. | 30 Nm |
| Conexión por terminal según la norma | DIN 46237 |
| Sección transversal de la conexión del terminal de cable mín. | 6 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 6 mm² |
| Diámetro de armella mín. | 10,5 mm |
| Diámetro del espárrago | 10 mm |
| Rosca de tornillo | M10 |
| Par de apriete mín. | 25 Nm |
| Par de apriete máx. | 30 Nm |
| Longitud a desaislar | 26 mm |
| Rosca de tornillo | M10 |
| Par de apriete mín. | 25 Nm |
| Par de apriete máx. | 30 Nm |
| Barra colectora | 20 mm x 3 mm |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 16 mm² |
| Sección de conductor rígido máx. | 50 mm² |
| Sección de conductor flexible mín. | 25 mm² |
| Sección de conductor flexible máx. | 50 mm² |
| Sección de conductor AWG mín. | 6 |
| Sección de conductor AWG máx. | 1/0 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 50 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 50 mm² |
| 2 conductores con la misma sección, rígidos mín. | 10 mm² |
| 2 conductores con la misma sección, rígidos máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles mín. | 10 mm² |
| 2 conductores con la misma sección, flexibles máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 10 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 16 mm² |
| Longitud a desaislar | 26 mm |
| Rosca de tornillo | M6 |
| Par de apriete mín. | 6 Nm |
| Par de apriete máx. | 8 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-2130114-UHV 50-KH/AS | 158 Kbytes |
|
