Ver más grande

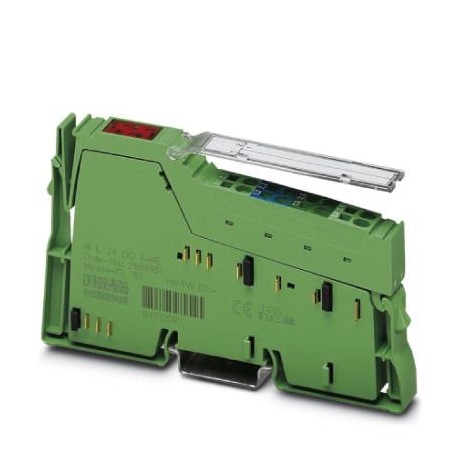

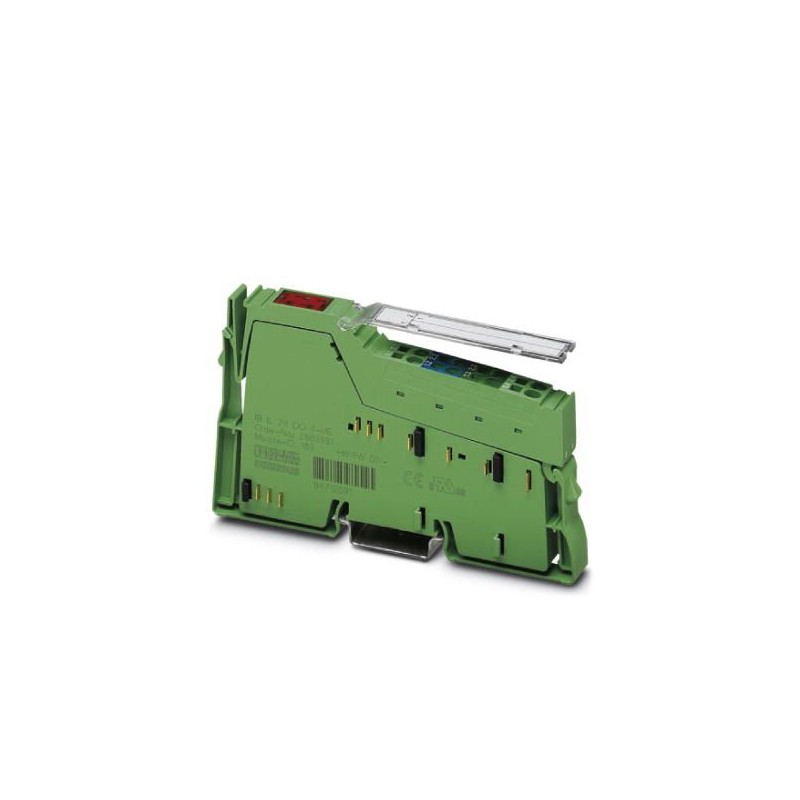

IB IL 24 DO 4-ME 2863931 PHOENIX CONTACT Borne ME Inline
IB IL 24 DO 4-ME
2863931
PHOENIX_CONTACT
4
Inline, Módulo de salida digital, Salidas digitales: 4, 24 V DC, 500 mA, técnica de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos Inline conector y superficie de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2863931 |
|---|---|
| Unidad de embalaje | 4 pcs |
| Clave de venta | DRI132 - |
| Cantidad de pedido mínima | 4 pcs |
| Página del catálogo | Página 152 (C_6_2017) |
| EAN | 4017918962661 |
| Peso por unidad (sin incluir el embalaje) | 59,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 59 g |
| Observación acerca de las indicaciones de peso | sin conectores |
| Modo operativo | Servicio de datos de proceso con 4 bits |
| Mensajes de diagnóstico | Cortocircuito / sobrecarga de las salidas digitales Mensaje de error en el código de diagnóstico (bus) e indicación (2 Hz) por el LED (D) del módulo |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 44 mA |
| Consumo de potencia | máx. 0,33 W |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | máx. 2 A |
| 0 A |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 3 conductores |
| Número de salidas | 4 |
| Denominación de la protección | Protección contra sobrecarga, protección contra cortocircuito de las salidas |
| Tensión de salida | 24 V DC (US- 1 V) |
| Corriente de conexión máxima | máx. 1,5 A (durante 20 ms) |
| Tensión nominal de salida | 24 V DC (Diferencia de tensión con Inom.≤ 1 V) |
| Corriente de salida máxima por canal | 500 mA |
| Corriente de salida máxima por módulo | 2 A |
| Carga nominal inductiva | 12 VA (1,2 H, 50 Ω) |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 W (48 Ω) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 7,5 V (lógica de bus) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2863931-IB IL 24 DO 4-ME | 139 Kbytes |
|
