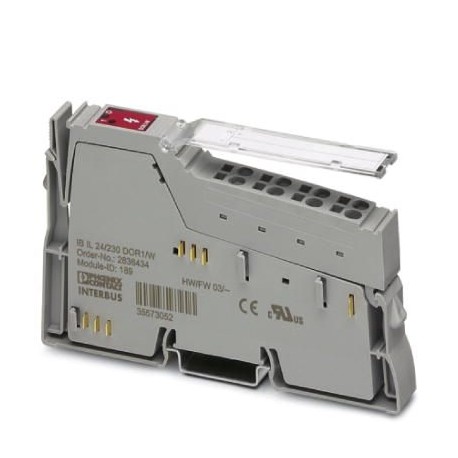

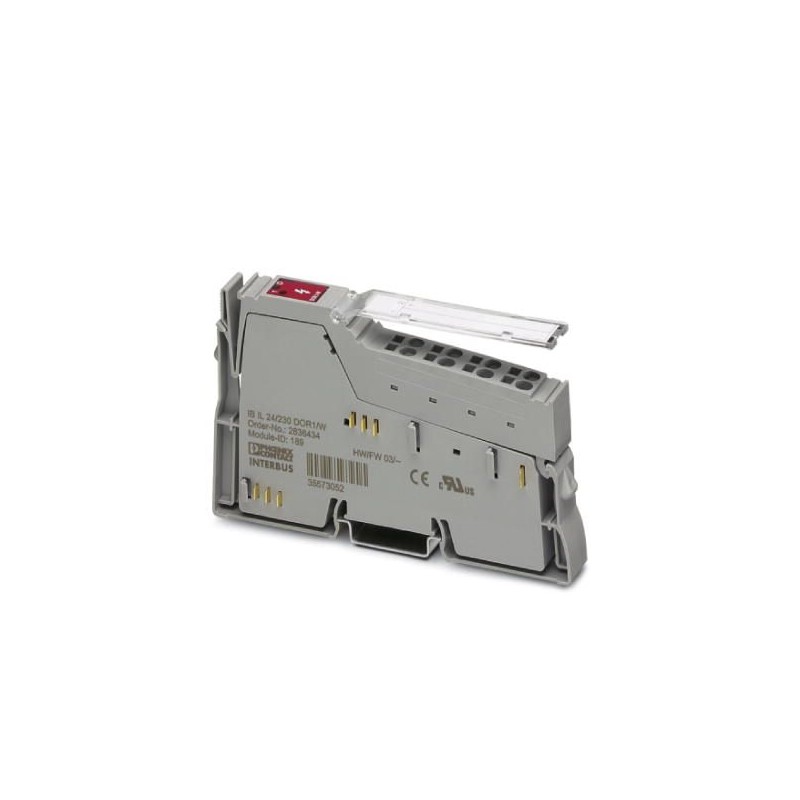

IB IL 24/230 DOR1/W-PAC 2861881 PHOENIX CONTACT Módulo Inline
IB IL 24/230 DOR1/W-PAC
2861881
PHOENIX_CONTACT
Inline, Módulo de relés, Salida de relé: 1 (contactos sin potencial), 24 V AC / 230 V AC, 3 A, para conectar cargas óhmicas, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos Inline conector y superficie de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2861881 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI133 - |
| Página del catálogo | Página 157 (C_6_2017) |
| EAN | 4017918894580 |
| Peso por unidad (sin incluir el embalaje) | 46,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 75 % ... 85 % (En el margen de entre -25 °C ... +55 °C deberán tomarse las medidas adecuadas contra una humedad incrementada del aire (> 85 %).) |
| Humedad de aire admisible (almacenamiento / transporte) | 75 % ... 85 % (una ligera condensación de corta duración puede aparecer ocasionalmente en la carcasa exterior) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 46 g |
| Observación acerca de las indicaciones de peso | sin conector |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 60 mA |
Salidas digitales
| Denominación Salida | Salida de relé |
|---|---|
| Descripción de la salida | Relé de contacto conmutado |
| Tipo de conexión | Conexión por resorte |
| Número de salidas | 1 (contactos sin potencial) |
| Tensión nominal de salida | 24 V AC |
| 230 V AC | |
| Corriente de salida máxima por canal | 3 A |
| Corriente de salida máxima por módulo | 3 A |
Separación de potencial
| Trayecto de comprobación | Contacto de relé / lógica de bus 4 kV 50 Hz 1 min. |
|---|---|
| Contacto / contacto 1 kV 50 Hz 1 min. | |
| Contacto / PE 1 kV 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | I, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
