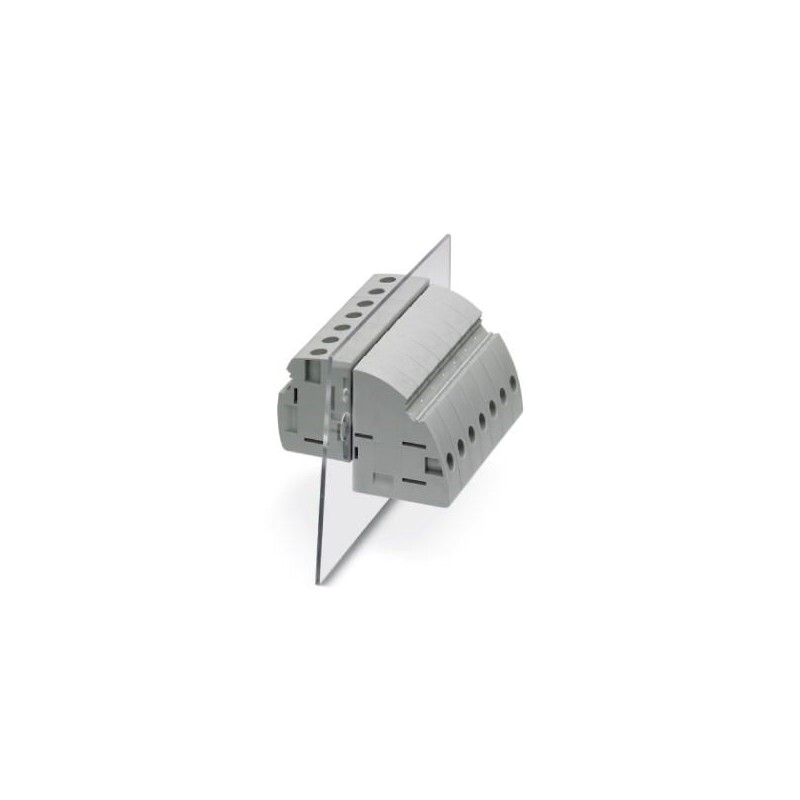

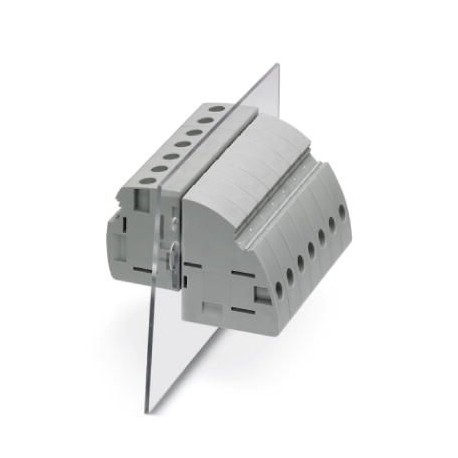

UWV 25 3073445 PHOENIX CONTACT Borne pasamuros
UWV 25
3073445
PHOENIX_CONTACT
25
Conector pasamuros, tipo de conexión: Conexión por tornillo, número de polos: 1, corriente de carga: 125 A, sección: 6 mm² - 35 mm², AWG 10 - 2, dirección de conexión del conductor con respecto a la dirección de enchufe: -90 °, anchura: 15,1 mm, color: gris
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 101 A, sección: 6 mm² - 35 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: -90 °, anchura: 15,1 mm
Bloques de terminales > Terminal de alimentación
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3073445 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | AABFDA - |
| Página del catálogo | Página 615 (C_1_2013) |
| EAN | 4046356344746 |
| Peso por unidad (sin incluir el embalaje) | 55,600 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 25 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Corriente de carga máxima | 125 A |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 101 A |
| Corriente de carga máxima | 125 A |
| Tensión nominal UN | 800 V (con tabique distanciador) |
| Pared lateral abierta | No |
| Número de polos | 1 |
Datos de conexión
| Observación | Casquillo de presión |
|---|---|
| Lado de conexión | fuera |
| Tipo de conexión | Conexión por tornillo |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección de conductor rígido mín. | 6 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor flexible mín. | 10 mm² |
| Sección de conductor flexible máx. | 25 mm² |
| Sección de conductor AWG mín. | 10 |
| Sección de conductor AWG máx. | 2 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 4 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 25 mm² |
| 2 conductores con la misma sección, rígidos mín. | 2,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 4 mm² |
| 2 conductores con la misma sección, flexibles máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 10 mm² |
| Longitud a desaislar | 19 mm |
| Calibre macho | B7 |
| Rosca de tornillo | M5 |
| Par de apriete mín. | 4 Nm |
| Par de apriete máx. | 4,5 Nm |
| Lado de conexión | dentro |
| Tipo de conexión | Conexión por tornillo |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141131eCl@ss 4.127141131eCl@ss 5.027141134eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-3073445-UWV 25 | 124 Kbytes |
|
